轻量化镂空异形齿链轮结构设计

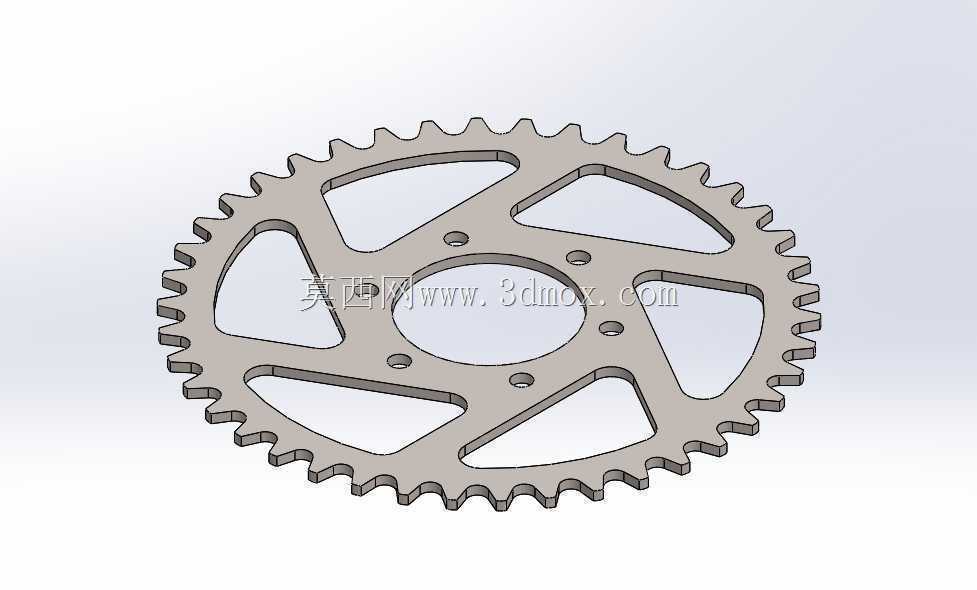

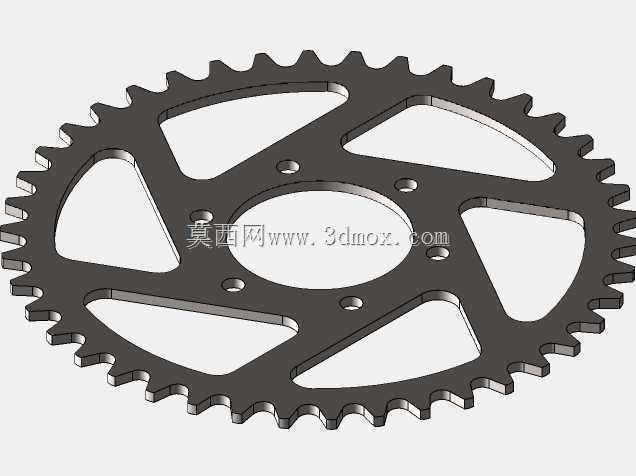

　　这款带镂空减重结构的链轮，主要适配中小载荷的链传动场景，常见于轻型输送设备、代步传动机构、小型动力传输单元中，作为链传动系统的核心从动或主动轮使用，作用是和配套链条啮合，传递旋转扭矩，改变传动比，保障动力传输过程的平稳性。从结构设计来看，整体采用盘类轮体布局，外缘加工有符合啮合要求的标准齿形，齿廓曲线经过修形处理，能减少和链条滚子啮合时的冲击，降低传动过程中的噪音与磨损，避免卡链、跳齿问题。轮体中部设计了多组对称分布的三角形镂空槽，这类结构并非单纯为了外观，在保证轮体整体抗弯、抗扭强度的前提下，能大幅降低轮体自身重量，减少传动过程中的转动惯量，让设备启停响应更迅速，同时也能节省加工原材料，降低零件生产的材料成本。

　　轮体中心设置了与传动轴配合的基准安装孔，孔周均匀分布了多个小直径安装定位孔，用于和轴端的法兰、定位套配合，通过紧固件实现轮体与轴的周向、轴向固定，防止传动过程中轮体出现窜动、打滑的问题。设计过程中需要重点控制几个尺寸边界：首先是齿顶圆、齿根圆的尺寸公差，直接影响和链条的啮合精度，公差过大会导致啮合间隙异常，加速齿面磨损；其次是中心安装孔的尺寸精度与形位公差，要保证孔的圆柱度以及和齿顶圆的同轴度，避免装配后轮体出现径向跳动，影响传动平稳性；再者是镂空槽的过渡圆角处理，所有镂空结构的转角位置都设计了足够大的圆角，避免应力集中，防止轮体在承受交变载荷时出现裂纹，提升零件的疲劳寿命。齿面的厚度经过载荷校核，能满足额定扭矩下的强度要求，

　　不会出现断齿、变形问题，轮体的端面平整度也有严格要求，保障装配后和传动轴的垂直度，避免链条在运转过程中出现偏磨、脱链的情况。这类链轮相比实心结构的同规格链轮，重量能降低百分之三十左右，非常适合对零件自重有要求的传动场景，比如便携式动力设备、轻量化输送线，在保证传动性能的同时实现了结构优化。
