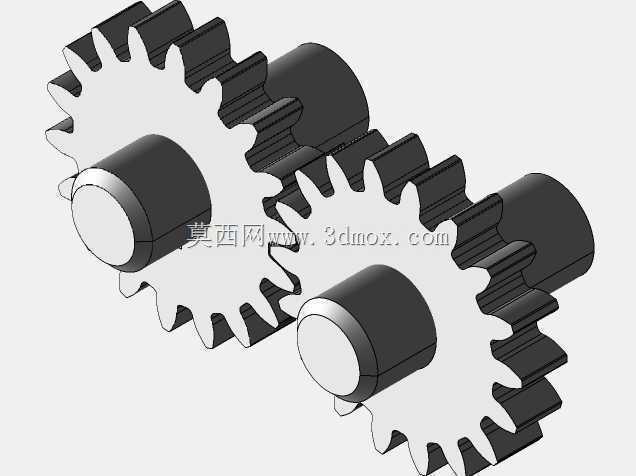

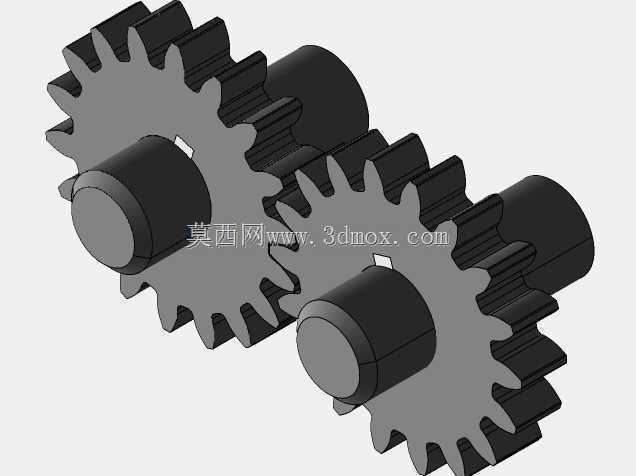

啮合式直齿圆柱齿轮传动组件结构设计

　　这套直齿圆柱齿轮啮合组件，是平行轴传动场景里最基础也最通用的动力传递结构，日常在轻工输送线、小型机床进给机构、农用机械动力分配单元、自动化设备的同步传动工位都能见到它的应用，核心作用是在两根轴线平行的转轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间也更友好。

　　设计这套结构的时候，首先要匹配安装端的中心距边界，两个齿轮的齿顶圆不能和周边的机架护罩、相邻传动件产生运动干涉，齿宽的取值要结合传递扭矩的大小核算，既要保证轮齿接触强度足够，避免长期负载下出现齿面点蚀、断齿问题，又不能让齿宽过大导致偏载加剧——毕竟实际加工装配里，两根轴的平行度误差不可避免，齿宽过大会让轮齿一端的接触应力陡增，反而缩短使用寿命。轮齿的齿廓采用标准渐开线齿形，压力角取通用的20度值，这种参数的齿轮加工刀具通用性最强，不管是滚齿、插齿还是后续的剃齿精加工，都不需要定制特殊刀具，量产和备件替换的成本都能控制在合理区间。

　　从实际安装的角度看，这套齿轮和轴的配合段采用常规的轴毂连接结构，预留了键槽安装位置，装配时不需要额外做复杂的对位调整，只要保证两个齿轮的齿面啮合侧隙在合理范围，既不会因为侧隙过小出现卡滞、运转发热，也不会因为侧隙过大导致正反转切换时空程量超标，影响传动精度。日常运维里，这种开式布置的直齿轮组只需要定期涂抹润滑脂，就能有效降低齿面磨损，不需要像闭式齿轮箱那样做复杂的密封油路设计，非常适合中低速、中等负载的开式传动工位。

　　很多新手做结构设计时容易忽略齿根圆角的处理，这套结构在齿根位置保留了标准的过渡圆角，能有效分散齿根处的弯曲应力，避免冲击负载下出现齿根断裂的问题；同时齿轮端面和轴肩的贴合位置做了平面度公差要求，保证齿轮装配后不会出现偏摆，运转时的动平衡表现更稳定，哪怕是在每分钟上千转的工况下，也不会产生额外的振动噪音。另外两个配对齿轮的齿数做了差异化匹配，既可以实现固定速比的减速传动，也可以根据实际需求调换安装位置实现增速，适配不同的动力输入输出需求，不需要重新设计齿形参数，只要调整轴系的安装位置就能适配不同的传动比要求，通用性非常强。
