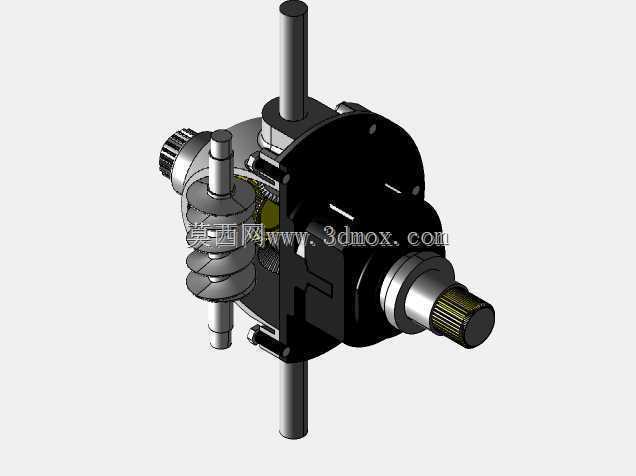

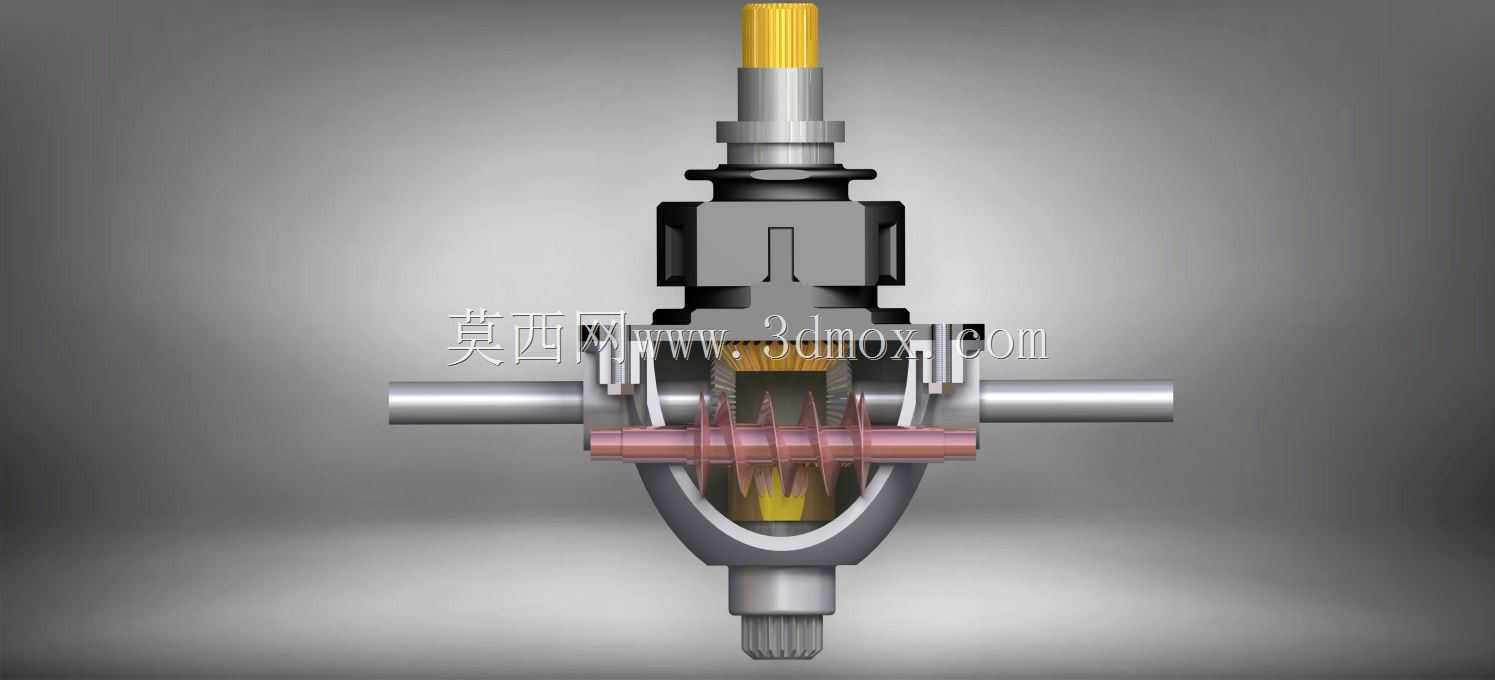

汽车传动系统差速器齿轮套件结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:533203
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计
  • 汽车传动系统差速器齿轮套件结构设计

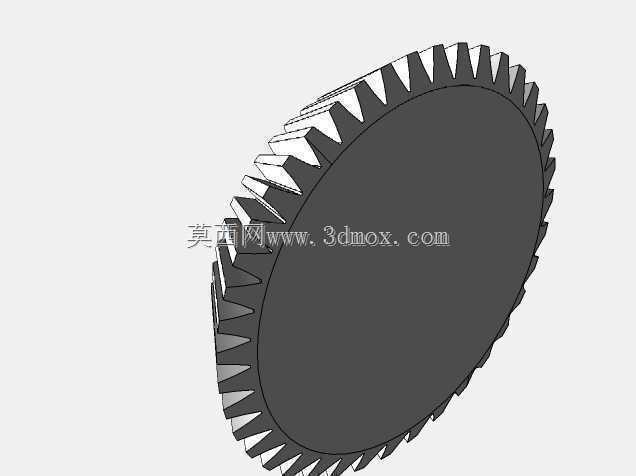

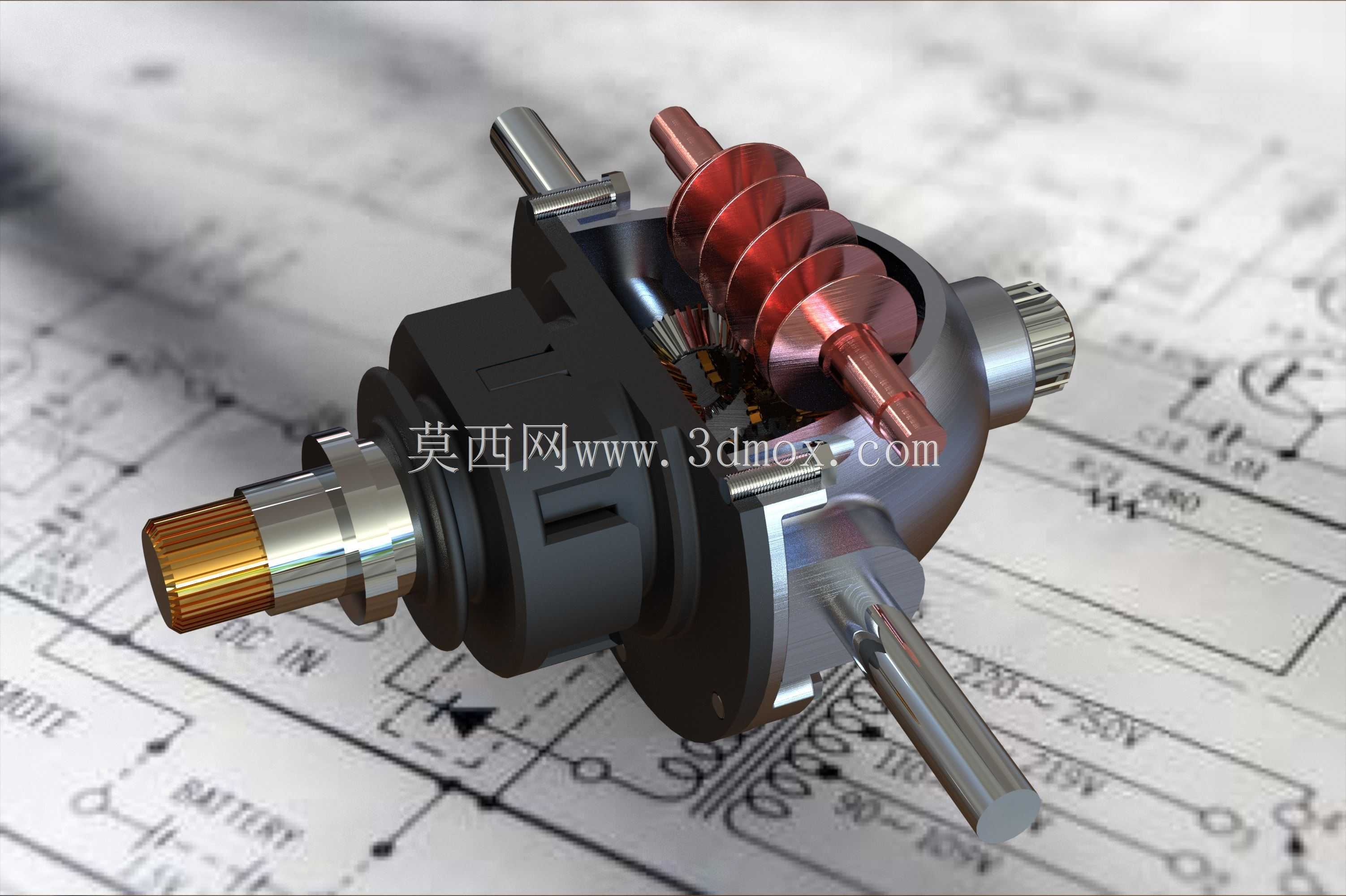

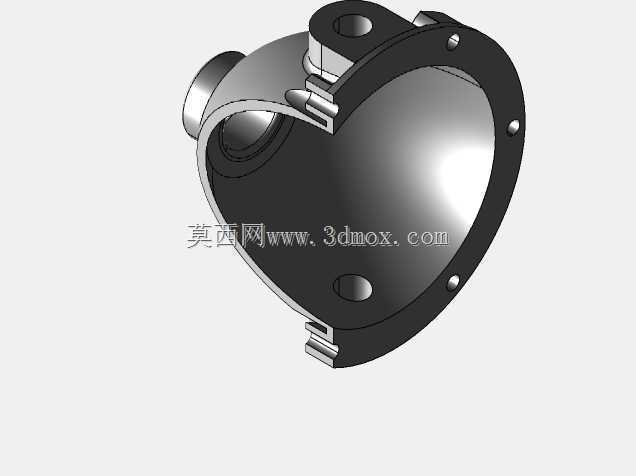

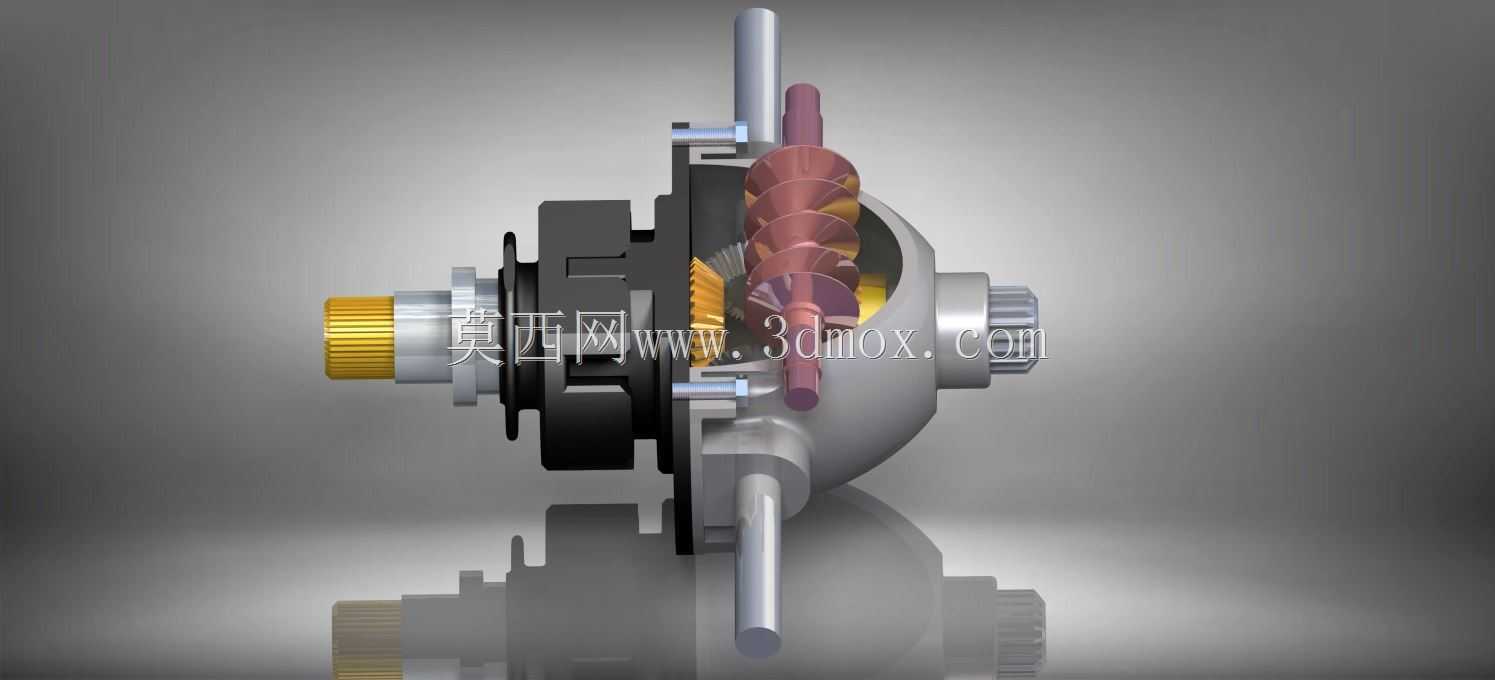

  差速器齿轮套件是汽车驱动桥核心传动组件,主要应用于乘用车辆、商用载货车辆的底盘传动系统中,承担着两侧驱动轮扭矩分配、转速差调节的核心功能,车辆在转弯、颠簸路面行驶时,该套件可自动调整左右车轮的转动速率,避免轮胎拖滑磨损,保障行驶平顺性与操控稳定性。从结构设计逻辑来看,这套差速器齿轮采用对称式行星锥齿轮布局,行星齿轮与半轴齿轮的啮合齿面经过修形处理,可抵消传动过程中因载荷波动产生的啮合冲击,降低传动噪音,同时提升齿面接触强度,适配大扭矩输出工况下的载荷传递需求。差速器壳体采用分体式装配结构,十字行星齿轮轴与壳体的配合面设置有定位销孔,装配时可保证行星齿轮的周向位置精度,避免齿轮啮合偏载导致的早期磨损。

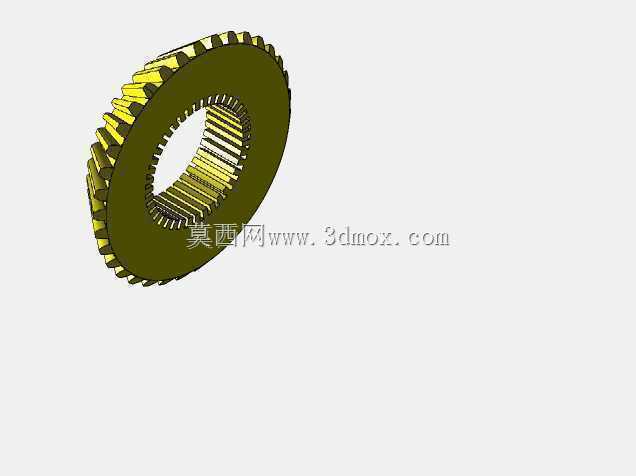

  半轴齿轮的内花键参数匹配主流乘用车型的半轴连接尺寸,花键齿侧采用间隙配合设计,既保证扭矩传递的可靠性,也预留了装配时的微调余量,降低现场装配难度。从安装边界来看,这套差速器齿轮套件的整体径向尺寸适配常规前驱、四驱车型的主减速器壳体安装腔,轴向安装尺寸与主减从动齿轮的配合端面预留有标准调整垫片间隙,维修装配时可通过调整垫片厚度控制齿轮啮合侧隙,将侧隙控制在合理区间内,保证传动精度的同时避免齿面卡滞。行星齿轮背部与差速器壳体之间设置有球面耐磨垫片,可承受齿轮传动过程中产生的轴向推力,减少壳体与齿轮端面的摩擦损耗,延长组件整体使用寿命。在实际工况适配中,这套齿轮套件可覆盖常规铺装路面、非铺装路面的行驶载荷需求,齿轮材质选用渗碳合金钢,

  齿面经过硬化处理后具备足够的表面硬度与芯部韧性,可承受频繁起步、急加速工况下的冲击载荷,避免轮齿断裂失效。设计过程中对齿轮的啮合印痕进行了反复校核,保证在全载荷工况下啮合印痕位于齿面中部,避免边缘接触导致的应力集中,同时对润滑油道的位置进行了优化,齿轮啮合区域可直接得到差速器壳体内润滑油的飞溅润滑,降低高速运转时的齿面工作温度,减少胶合失效风险。这套结构也可适配部分轻型非道路车辆的传动系统改造,安装接口具备一定的通用性,结构紧凑,传动效率高,可满足不同车型的差速传动需求。
