适配螺纹导轨的步进电机定子转子结构

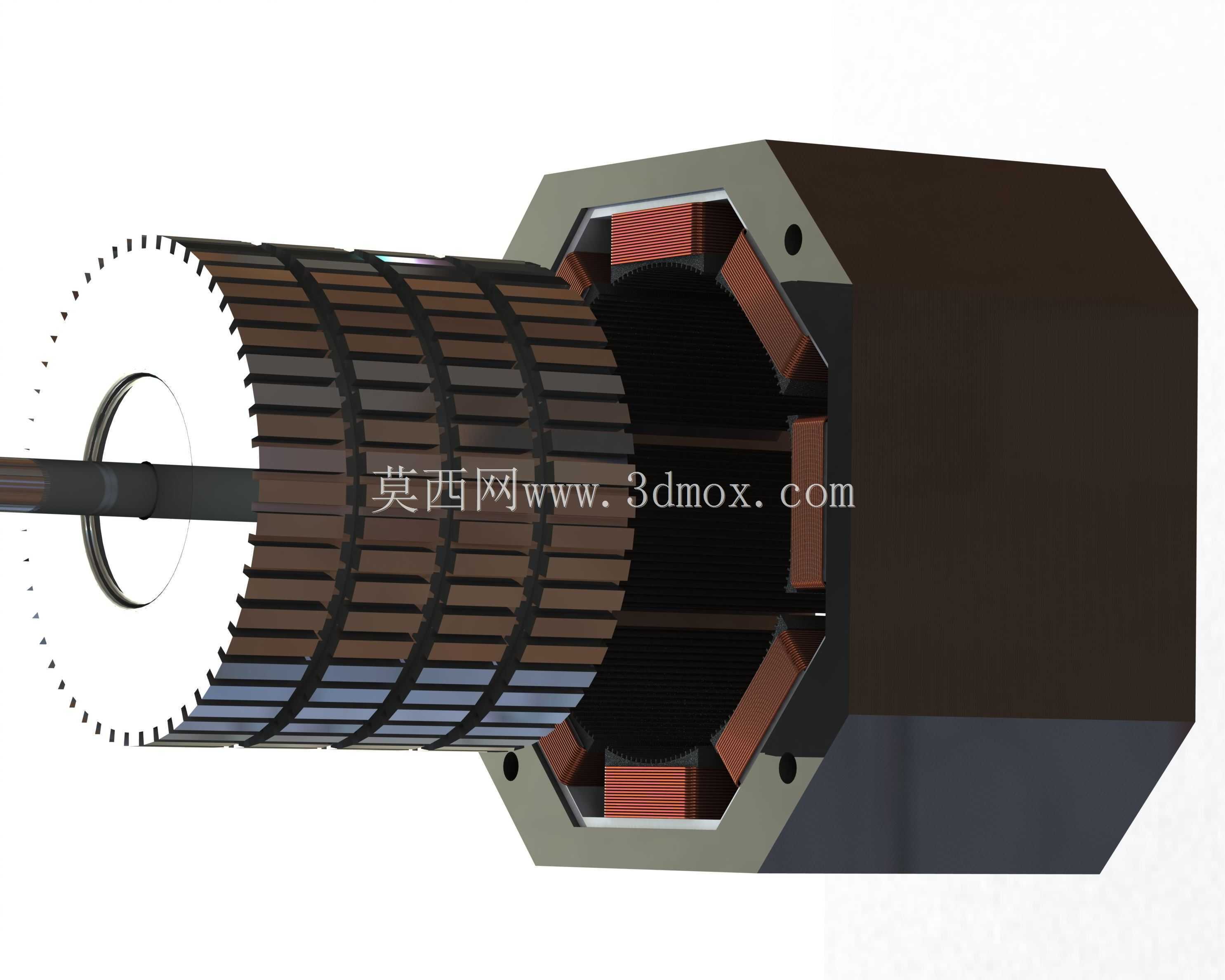

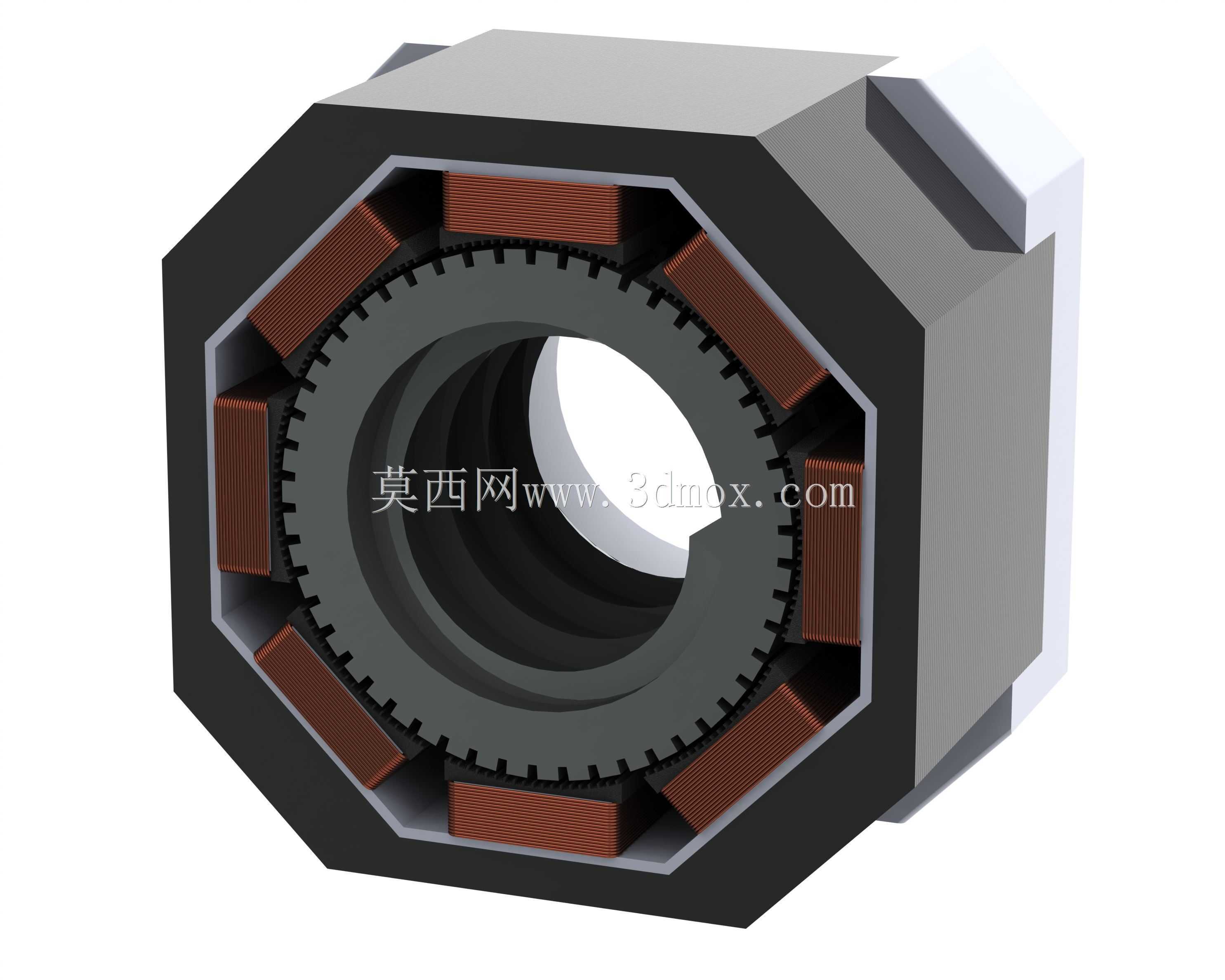

　　这款带螺纹转子的步进电机结构，在桌面级FDM3D打印设备的Z轴传动场景里有很高的适配性，区别于常规同步带、T型丝杠传动的方案，它直接将传动螺纹集成在转子内孔位置，省去了额外的丝杠联轴器、传动轮等连接部件，能大幅压缩传动链路的装配空间，减少传动环节带来的回程间隙。从结构设计逻辑来看，定子部分采用八角形的外壳轮廓，相比传统圆形定子壳体，在安装时可以直接靠平面定位，不需要额外加工止口来限制周向转动，外壳的八个平面也能更好地贴合设备安装面，提升散热接触面积，绕组采用集中式绕线的六个凸极结构，每个凸极上的线圈排布均匀，能保证各相通电时的磁拉力对称，避免转子转动时出现径向的偏载力，降低运行过程中的振动噪音。

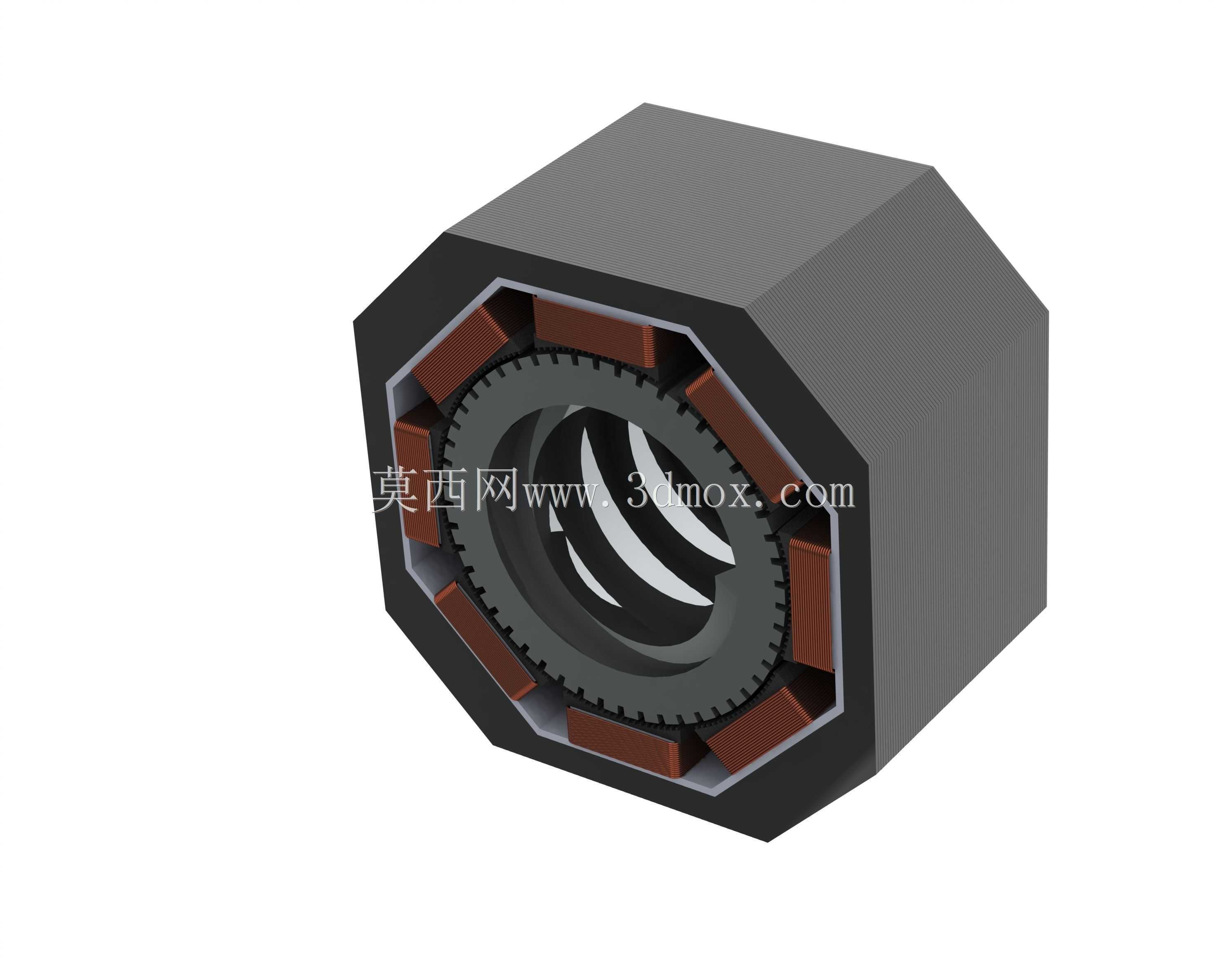

　　转子部分的内孔直接加工有适配线性导轨的传动螺纹，安装时不需要额外加装传动螺母，转子本身就兼具旋转输出与直线进给的传动功能，这种集成式设计能把Z轴传动的整体轴向尺寸压缩30%左右，对于紧凑型桌面3D打印机的框架布局来说，能留出更多空间给打印平台、挤出机构等核心部件。在安装边界上，定子的八角外轮廓对边尺寸适配常规42型步进电机的安装孔位，不需要重新设计设备的安装支架，就能直接替换原有同规格的常规步进电机，转子内孔的螺纹规格匹配市面上常见的T8梯形螺纹线性导轨，导程参数适配3D打印Z轴常用的0.01mm层厚进给精度要求，不需要额外定制导轨就能完成装配。实际使用中，这种集成螺纹的转子结构因为省去了中间传动环节，

　　传动效率比带联轴器的丝杠传动方案高15%左右，同时因为没有额外的连接部件，装配时的累计公差更容易控制，不需要反复调整同轴度就能保证传动顺畅，定子绕组的排布经过磁路优化，在低速进给时的扭矩输出更平稳，不会出现常规步进电机低速爬行的问题，能有效提升3D打印过程中Z轴进给的层厚一致性，减少打印件表面的层纹缺陷。另外八角形的定子外壳在批量生产时，壳体的冲压加工工艺性更好，相比圆形壳体的车削加工，冲压成型的生产效率更高，材料利用率也更优，绕组的嵌线空间经过精准计算，在保证足够槽满率的前提下，不会出现线圈与转子干涉的问题，转子的齿槽结构经过斜齿优化，能有效降低齿槽转矩，让转子在启停过程中的响应更迅速，不会出现过冲或者丢步的情况，适配开环控制的3D打印机驱动板就能达到不错的进给精度，不需要额外加装编码器做闭环反馈，能控制整体的硬件成本。
