轻量化镂空多安装位异形连接支架

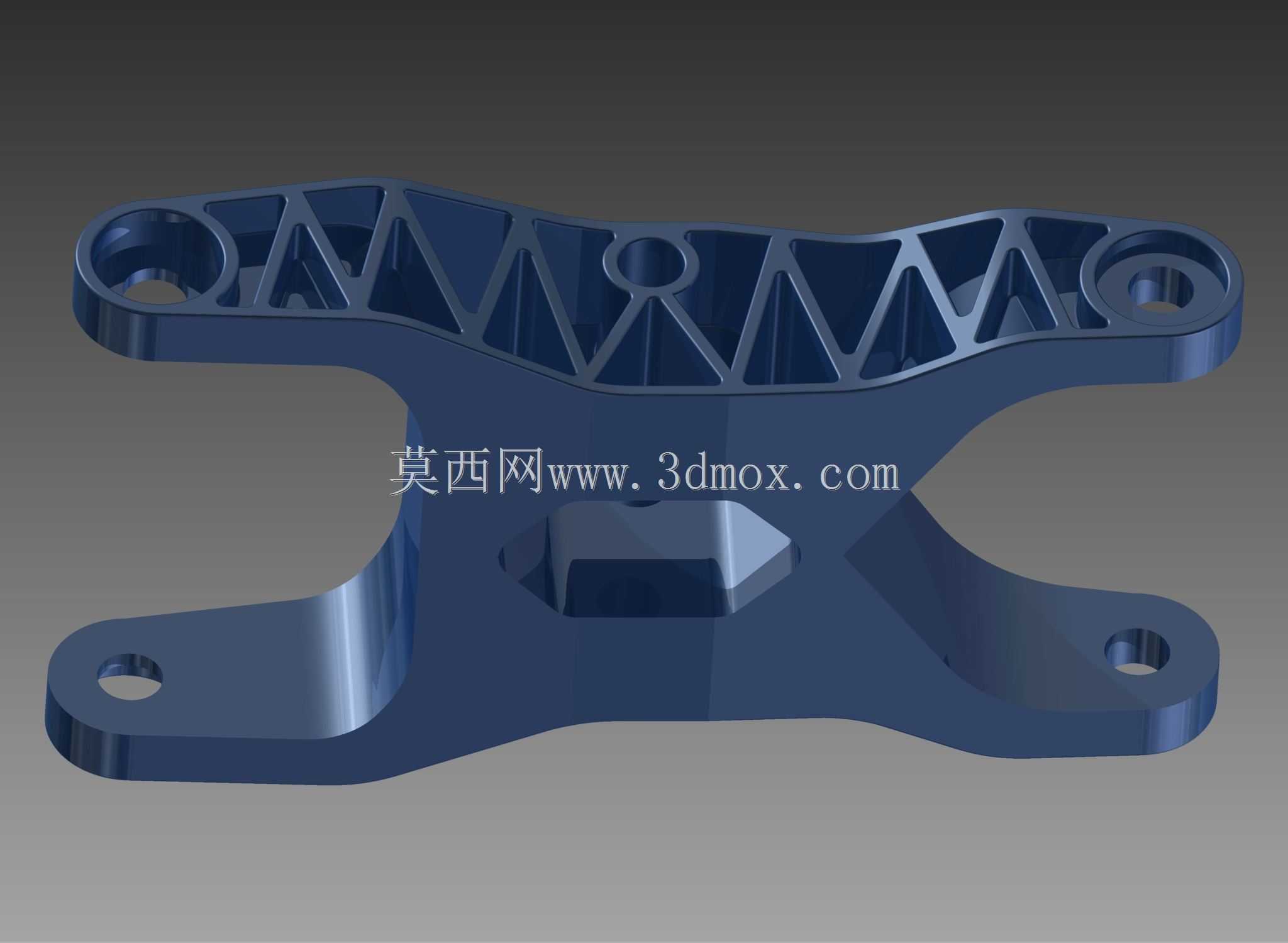

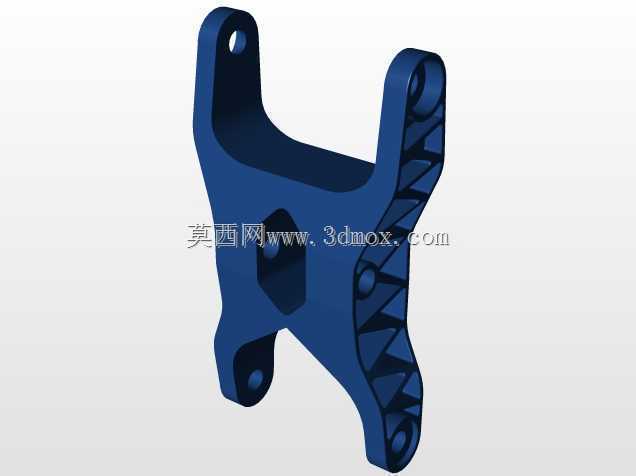

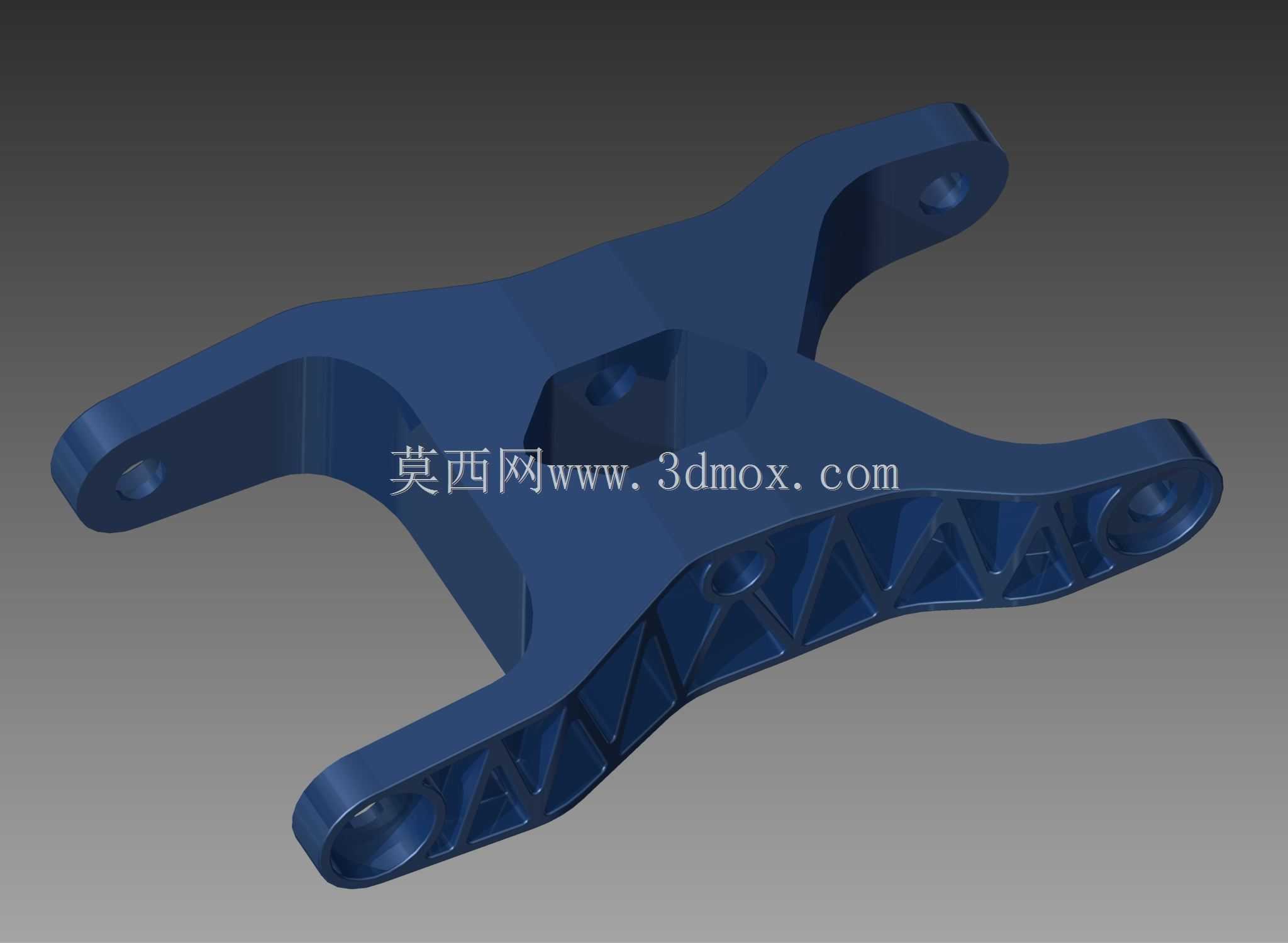

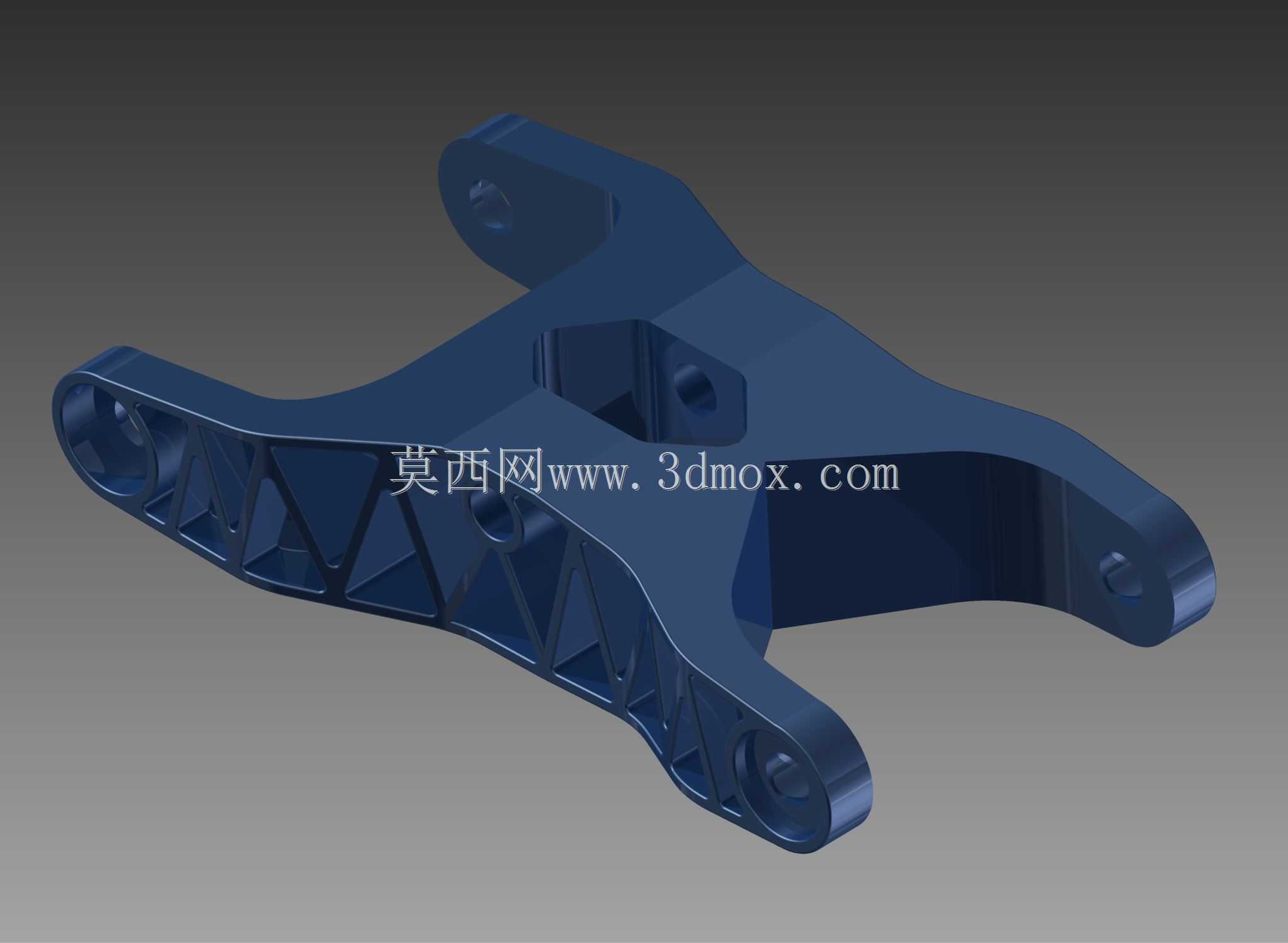

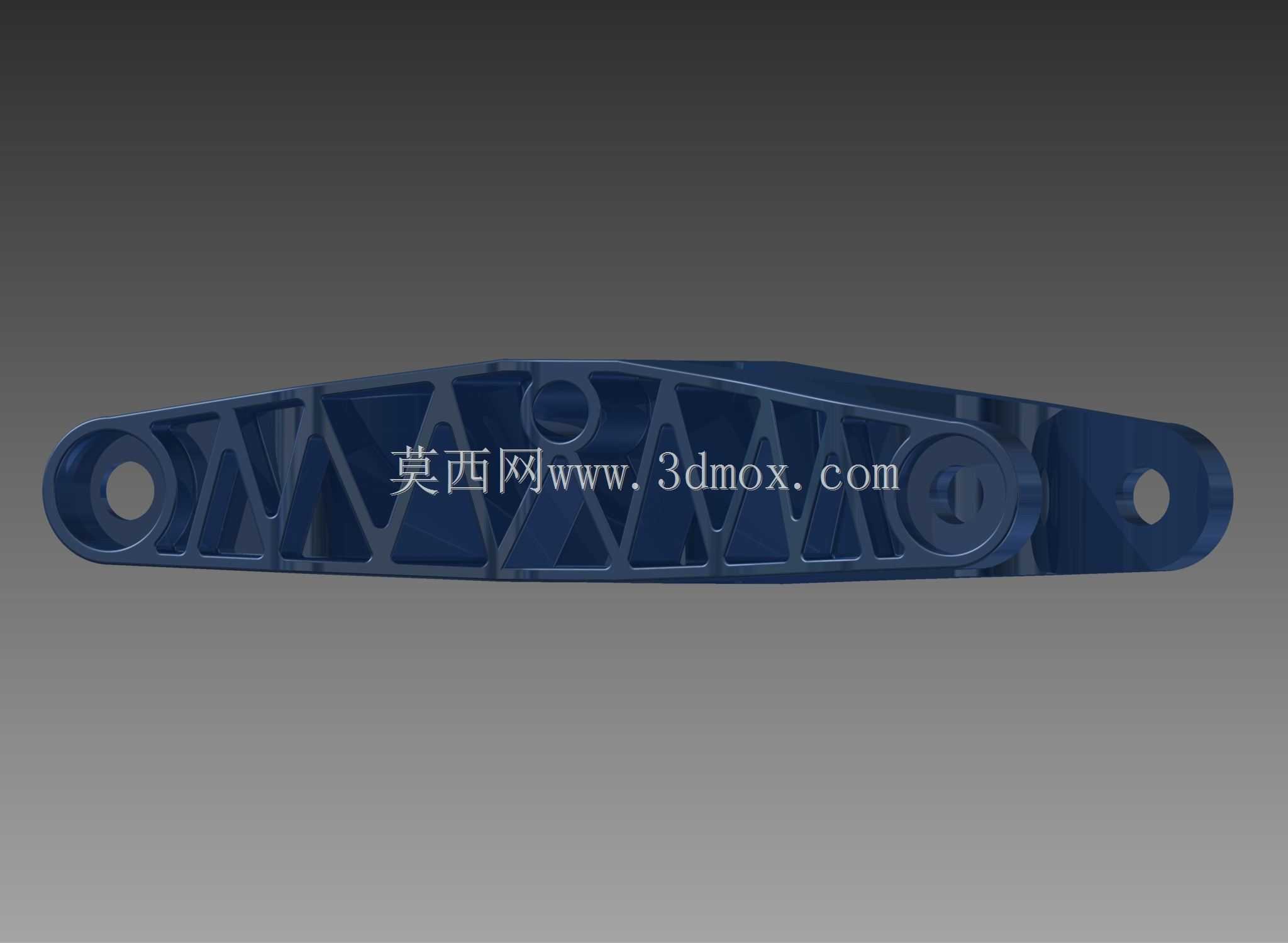

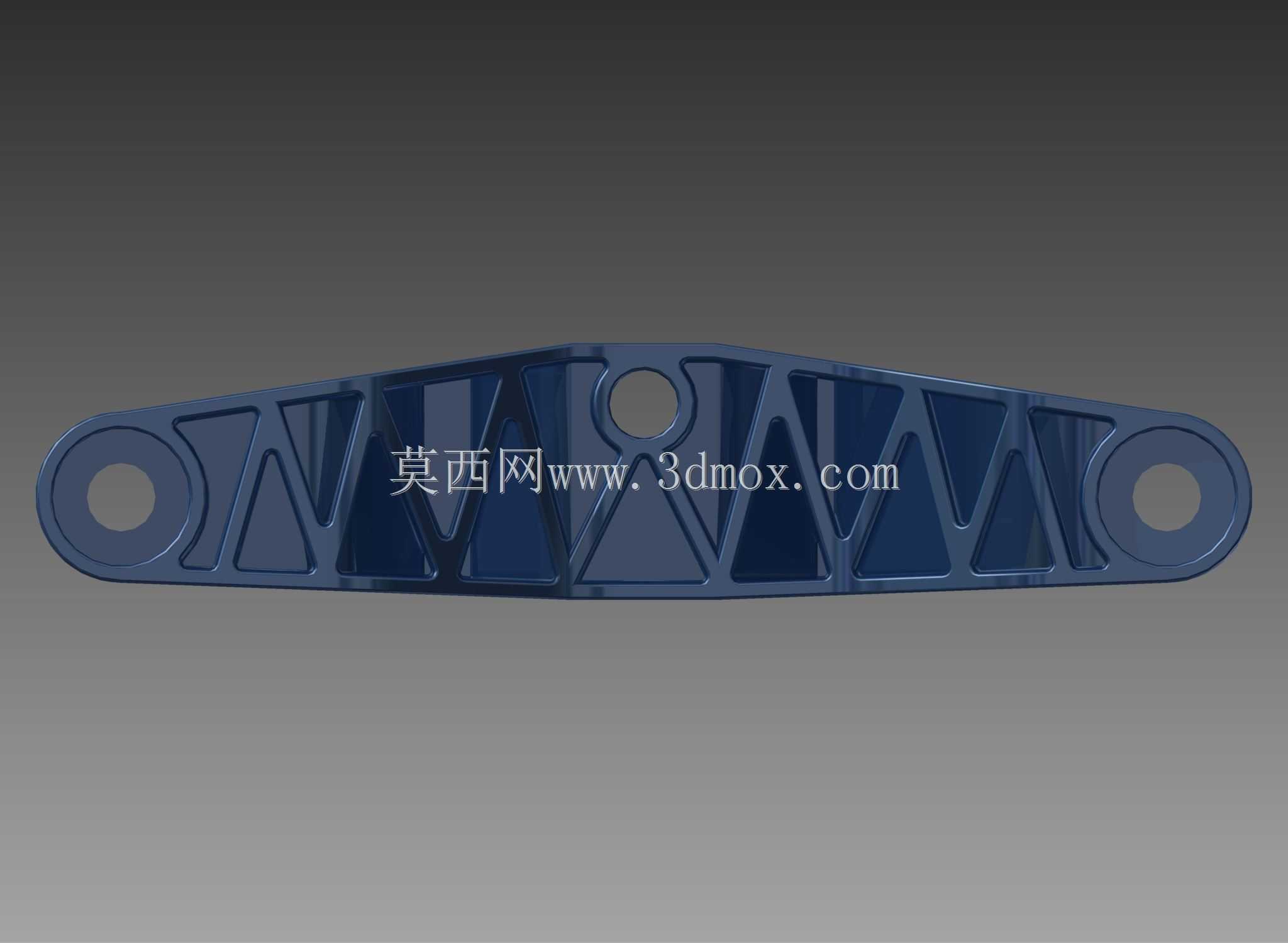

　　这款异形连接支架的设计，最初是针对小型移动载具底盘的副车架连接需求展开的，在实际工况中，这类支架需要同时承担多方向的载荷传递，既要连接横向稳定杆与下摆臂的铰接点位，还要为周边线束固定、护板安装预留对应的接口，因此在结构布局上没有采用常规的等截面型材拼接方案，而是做了一体化的异形构型。从结构细节来看，支架主体采用了渐变式的筋格镂空设计，并非单纯为了减重做的装饰性镂空，每一处镂空的筋条走向都对应了载荷传递的路径，在铰接安装孔的周边，做了局部的壁厚加厚处理，同时筋条从安装孔位向外呈辐射状延伸，将集中载荷快速分散到整个支架的主体平面上，避免局部应力集中导致的疲劳开裂。三个端部的铰接耳片都做了同轴度的公差预留，耳片的端面做了铣平处理，

　　保证安装时衬套可以完全贴合，不会出现偏载磨损的情况，耳片上的安装孔都预设了衬套压装的余量，适配常规的橡胶衬套或者金属衬套的压装需求，不需要后续二次加工扩孔。在安装边界的考量上，支架的整体外轮廓做了圆角过渡处理，避免和周边的底盘管线、护板产生运动干涉，底部的平面预留了两个小的螺纹孔位，用于固定刹车管路的固定卡扣，不需要额外加装固定支架。设计过程中，针对不同工况做了多轮的受力仿真，在垂向冲击载荷、侧向转弯载荷、纵向制动载荷的复合作用下，镂空结构的应力分布均匀性比实心结构提升了近三成，同时整体重量比同强度的实心铸造支架降低了42%，兼顾了承重性能与轻量化需求。这类支架除了可以用在小型非道路移动载具的底盘连接部位，

　　也可以适配自动化设备的机架跨接部位，作为多组件的连接承载构件使用，安装时只需要对应三个端部的铰接点位完成固定，再根据实际需求利用预留的辅助孔位固定周边附属件即可，不需要额外做结构修改。支架的壁厚设计兼顾了铸造与3D打印两种加工工艺的成型要求，最小壁厚满足铸造工艺的充型要求，镂空部位的拔模斜度也做了对应设置，不管是采用铝合金压铸还是尼龙3D打印都可以直接生产，不需要额外调整模型参数。
