带镂空格栅的异形端盖防护结构设计

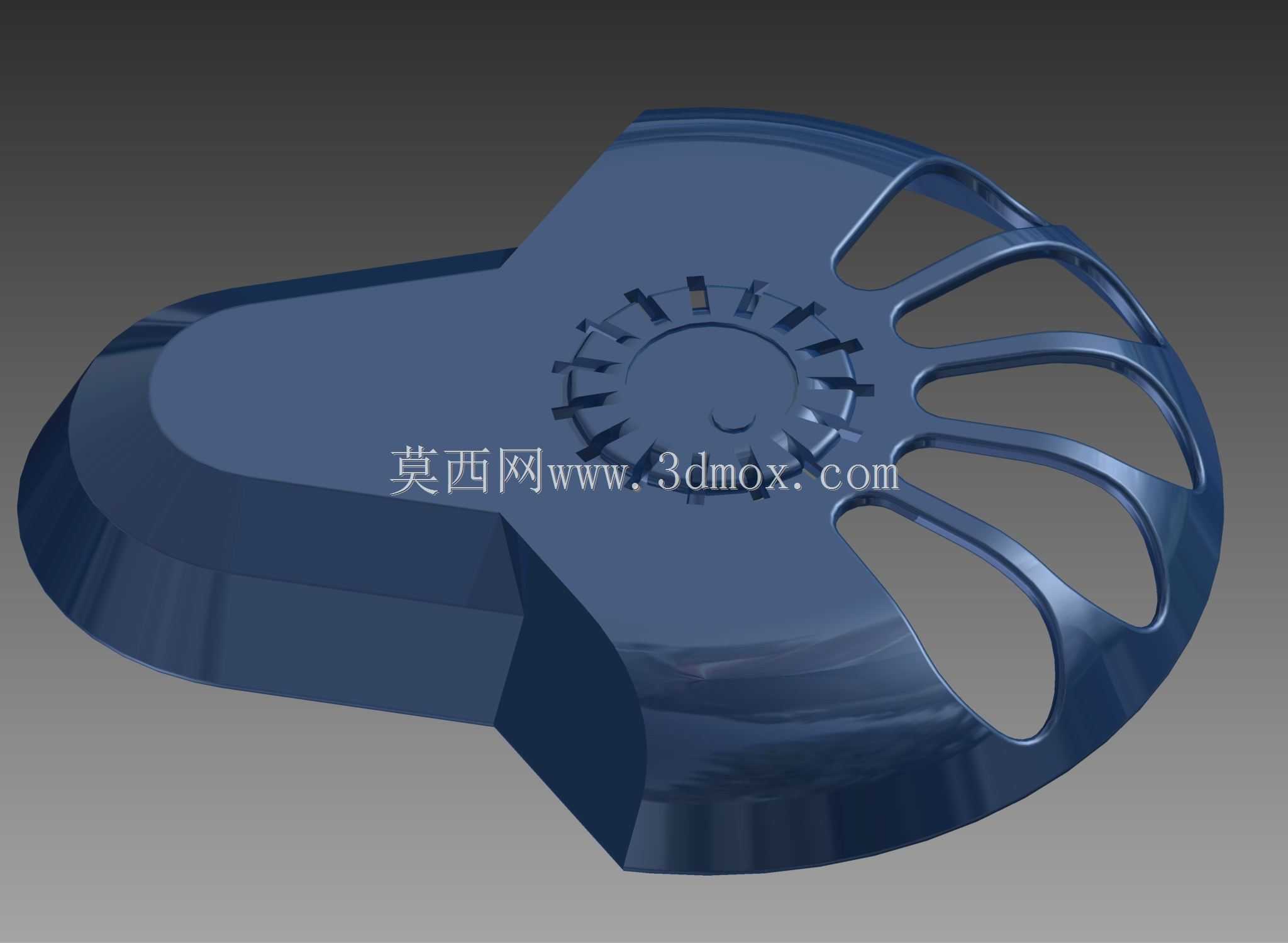

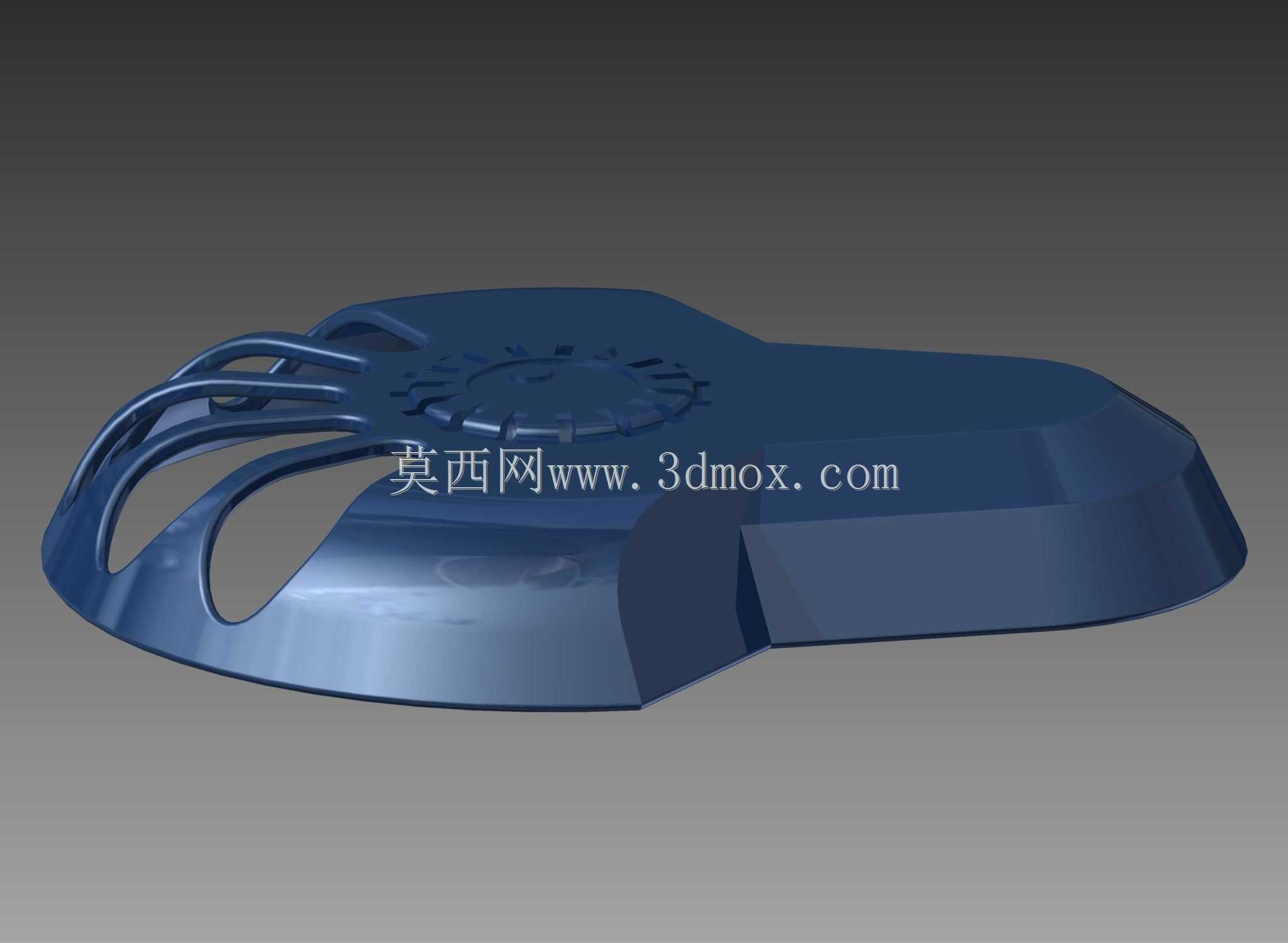

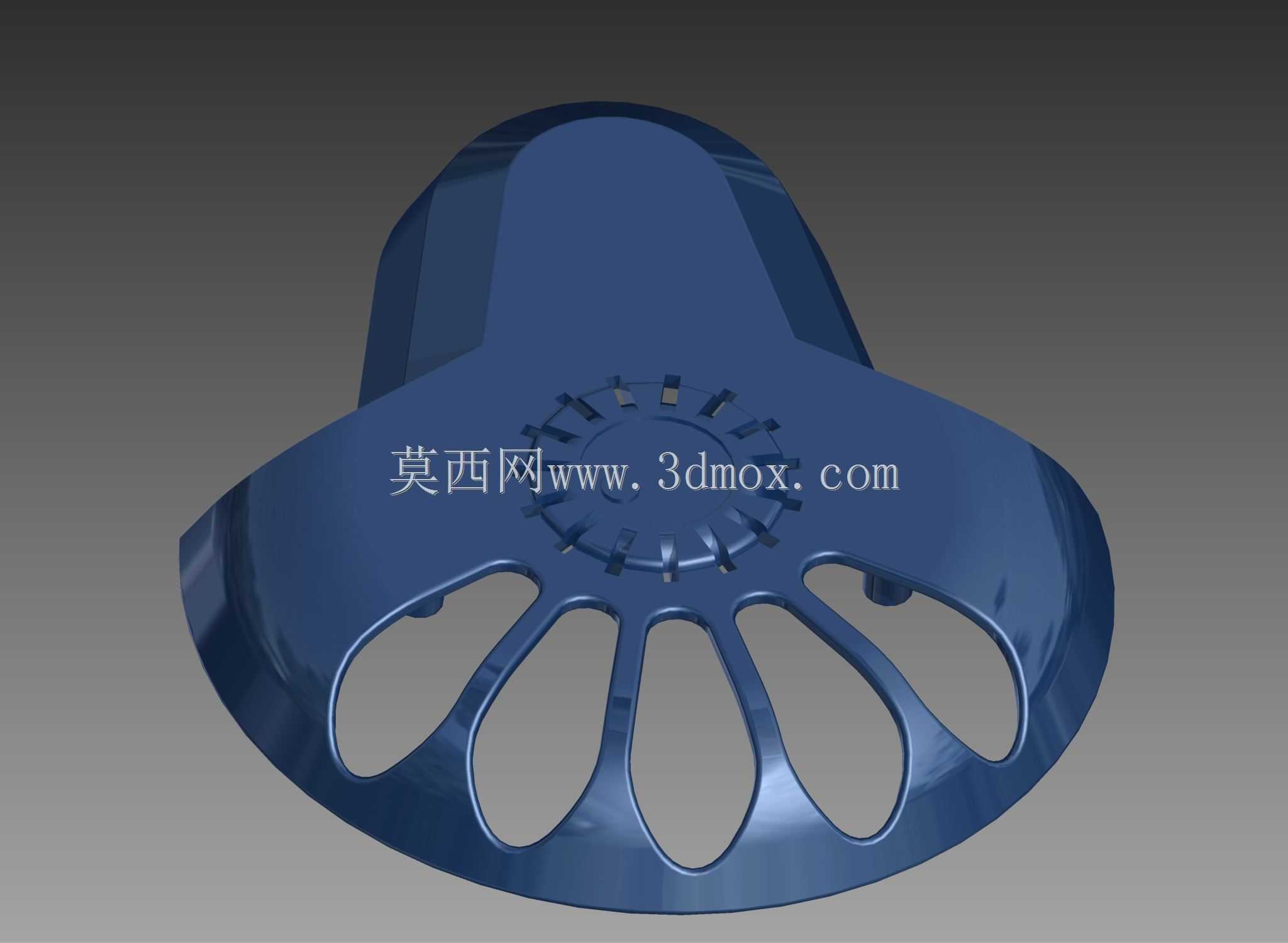

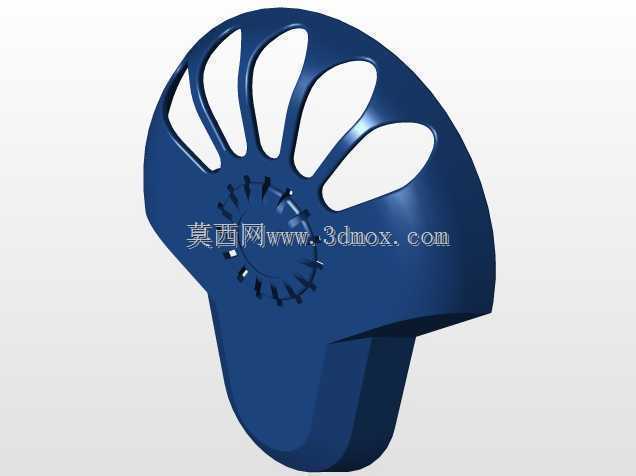

　　这类带单侧延伸安装边、侧部排布弧形镂空格栅的盘状防护件，常配套在小型回转动力设备的外露输出端侧，日常工况下既要阻隔外部碎屑、织物纤维卷入内部回转组件，也要通过镂空结构保障内部运转产生的热量能快速散出，避免局部积温加速密封件老化。从结构细节来看，主体盘腔的深度刚好覆盖内部轮系的突出轮廓，安装边的平面度公差控制在0.1mm以内，能保证和设备壳体贴合时无明显缝隙，避免异物从装配接缝处侵入。侧部的弧形格栅并非等宽设计，靠近安装边的格栅条宽度略大，是因为该区域对应内部轮系的啮合位置，需要更高的结构强度防止外力冲击造成格栅断裂，而远离安装边的格栅条间距稍宽，兼顾通风散热效率的同时，也能控制整体零件的重量，减少设备运转时的附加载荷。

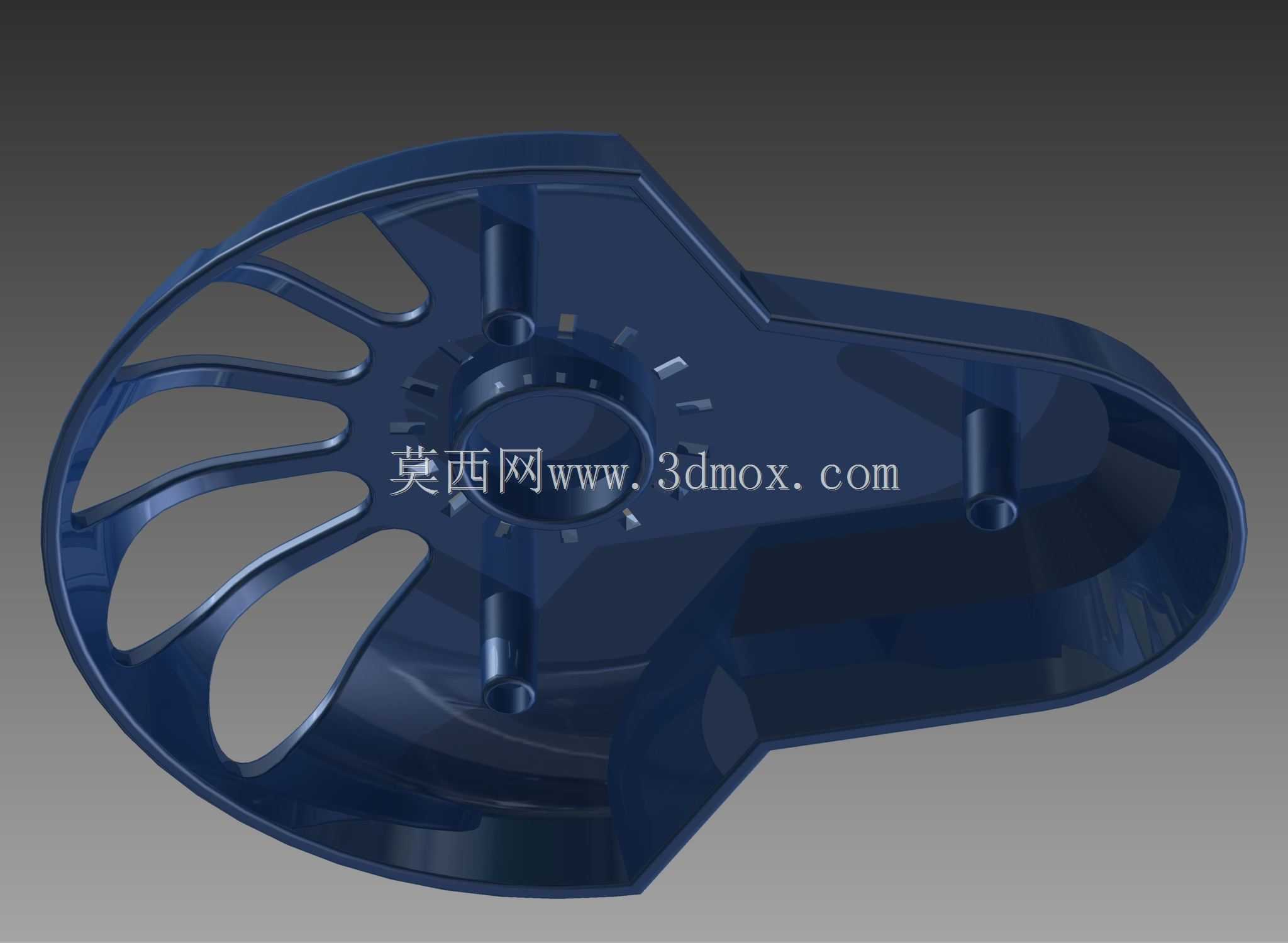

　　设计过程中需要重点关注格栅与内部回转件的安全间隙，所有格栅的内边缘到内部旋转部件的最小距离不小于5mm，防止零件加工出现尺寸偏差时，运转过程中发生剐蹭异响甚至卡滞。盘体中心的环形凸台是定位基准，装配时刚好嵌入设备壳体的对应定位槽，不需要额外调整就能保证同轴度，凸台上的小缺口是装配对位标记，能避免现场安装时出现角度错位，保证镂空格栅的朝向和设备预设的散热风道方向匹配。零件的壁厚整体保持均匀，转角位置都做了R2以上的圆角过渡，既可以减少注塑或者压铸成型时的应力集中问题，也能避免尖角位置在装配维护时划伤操作人员。延伸安装边上预留的安装孔位间距和设备壳体的预装螺柱完全匹配，不需要现场二次打孔就能直接装配，

　　安装后整体突出设备壳体的高度不超过35mm，不会和周边的管线、相邻部件产生安装干涉，适配多数小型动力设备的端部防护改造需求。这类防护结构的格栅弧度经过流体走向验证，设备运转带动的气流能顺着弧形格栅顺畅导出，不会在防护件内部形成紊流积热，相比全封闭的端盖结构，能让内部腔体的工作温度降低4到6摄氏度，有效延长内部轴承、密封件的更换周期。
