带压纹标识的金属瓶盖密封结构设计

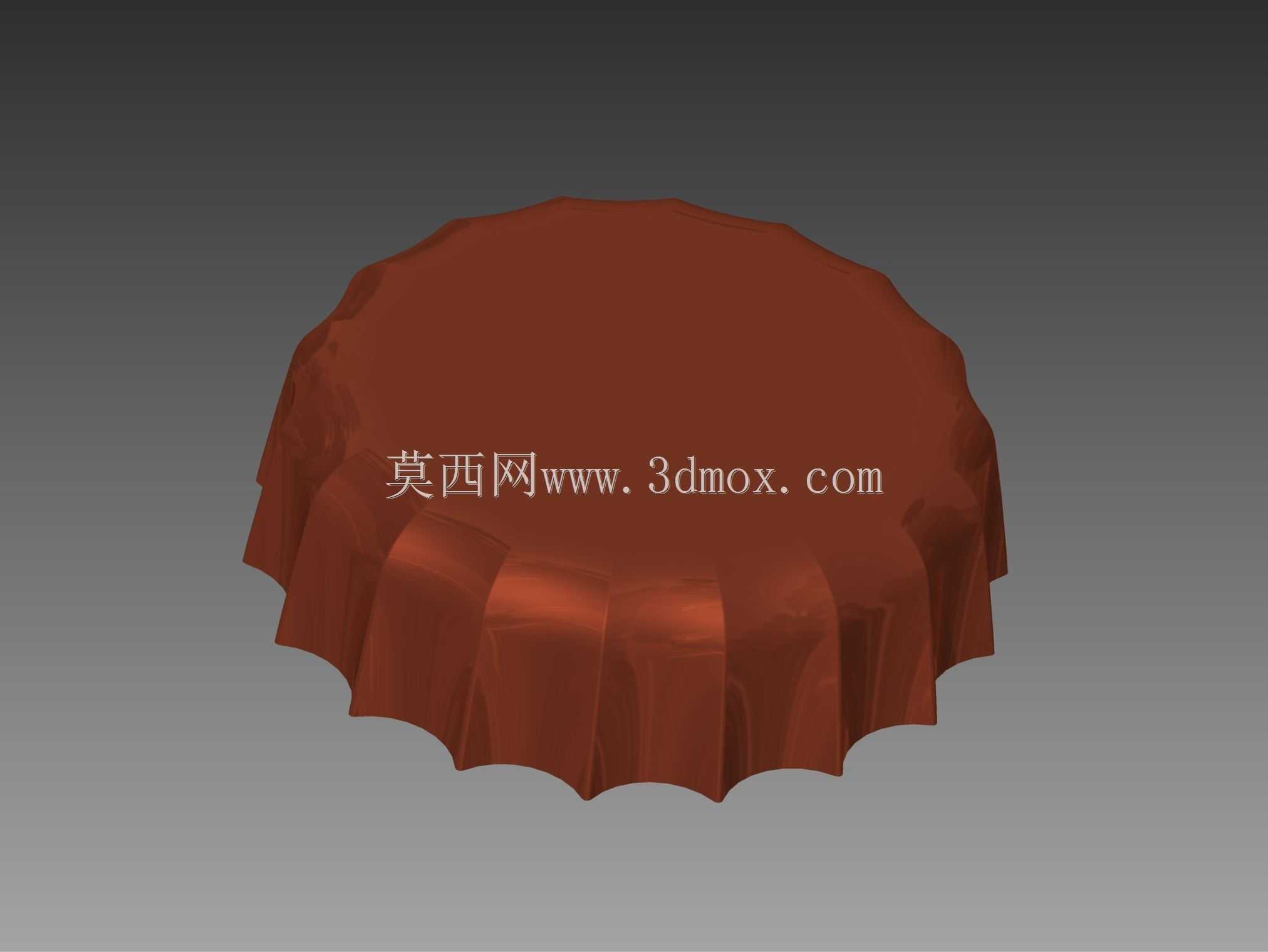

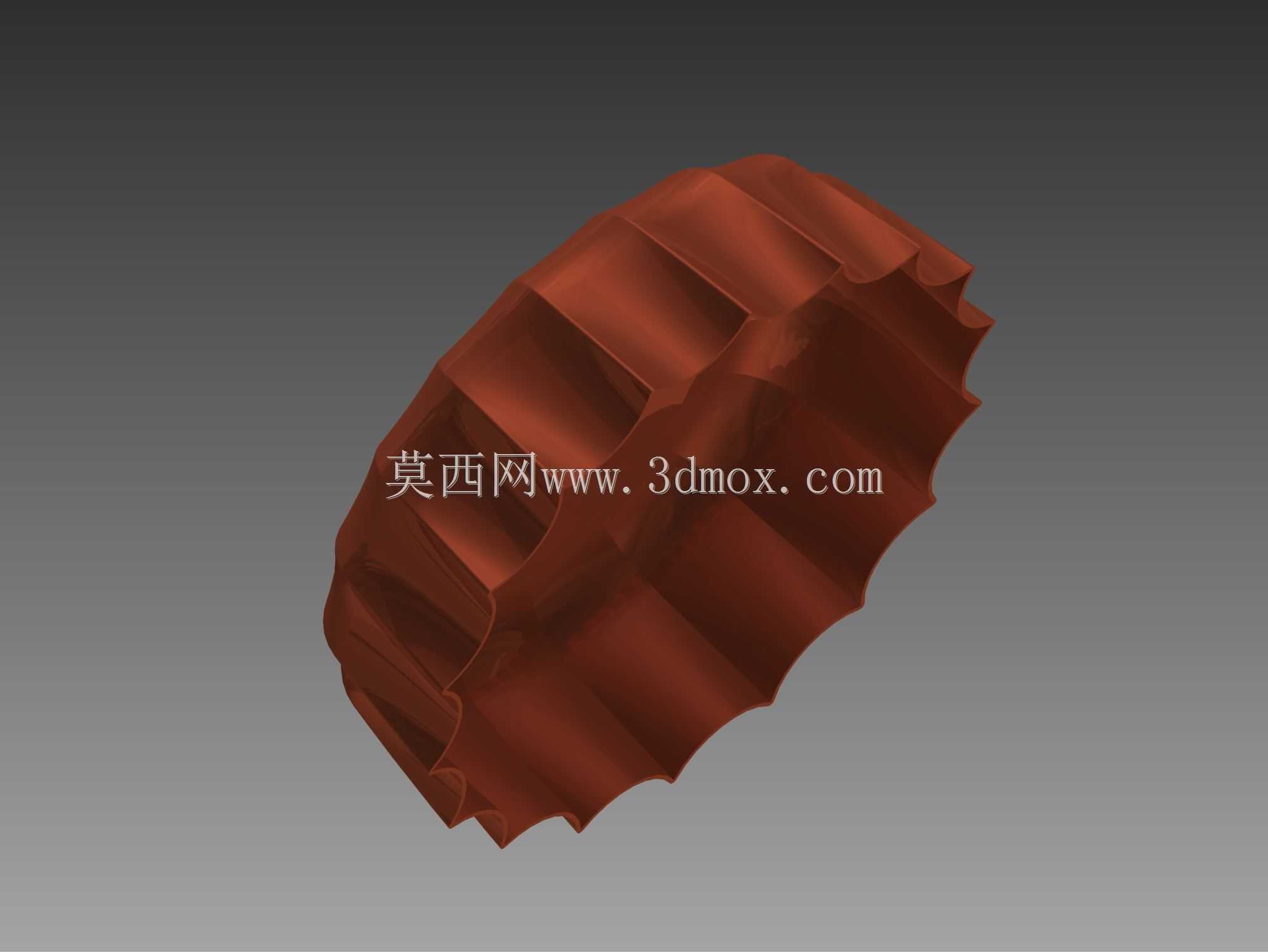

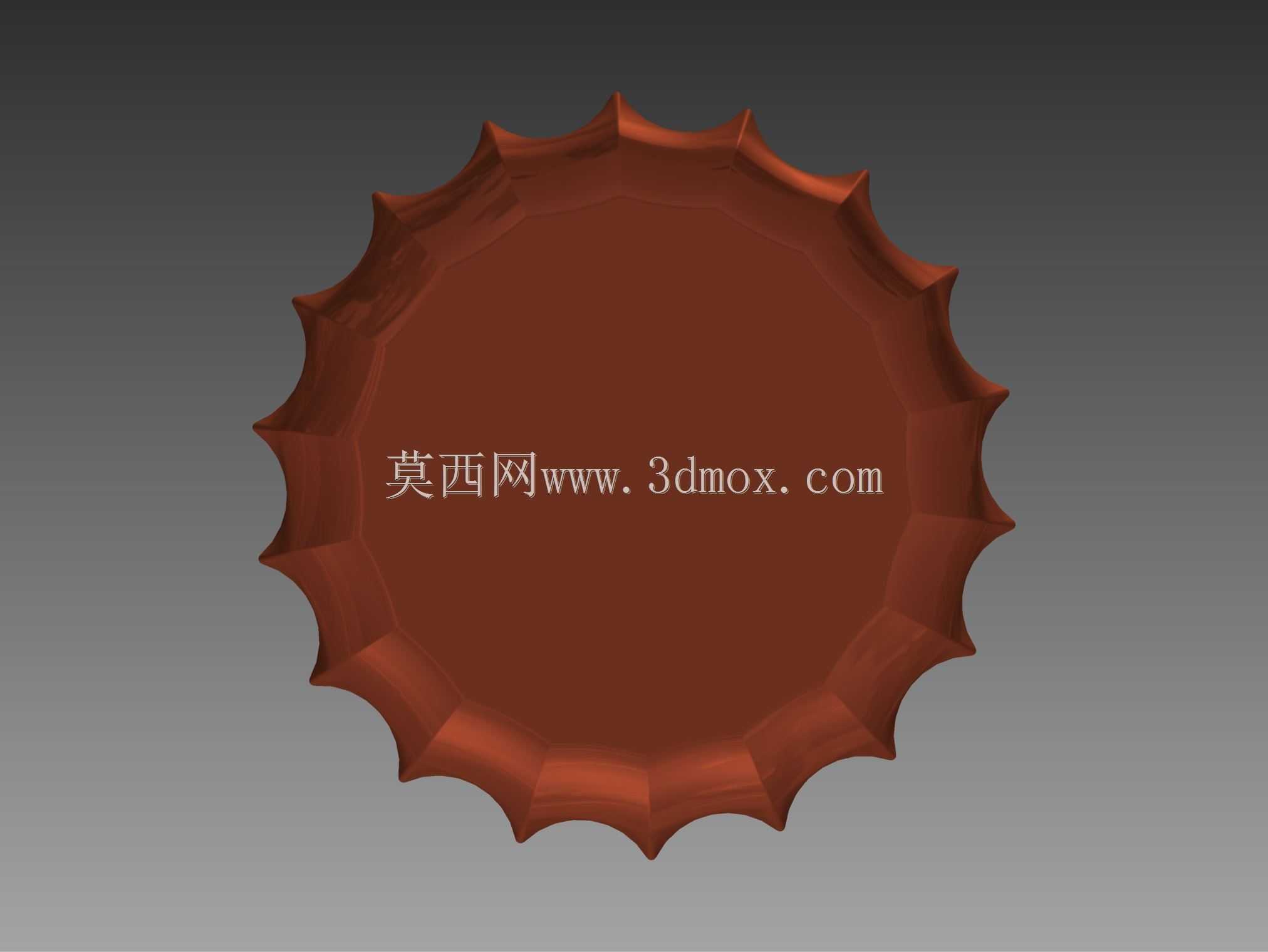

　　日常接触的瓶装饮品、调味品类容器中，这类带周向压齿的金属瓶盖是应用极广的密封部件，多数采用马口铁或铝合金薄板冲压成型，核心作用是实现瓶口的可靠密封，同时兼顾开启便利性与防伪辨识度。从结构设计逻辑来看，瓶盖的周向褶皱压边并非装饰性结构，而是与瓶口外螺纹、瓶口密封台配合的核心受力部位，压边的齿形数量、褶皱深度直接决定了瓶盖与瓶口的咬合抱紧力，设计时需要匹配对应瓶口的外径公差，通常压边成型后的内径要比瓶口密封段外径小0.1-0.3mm，依靠金属薄板的弹性变形实现径向抱紧，配合瓶盖内侧的密封垫片，阻断内容物与外界的空气、微生物接触，满足食品、饮品的长期存储密封要求。

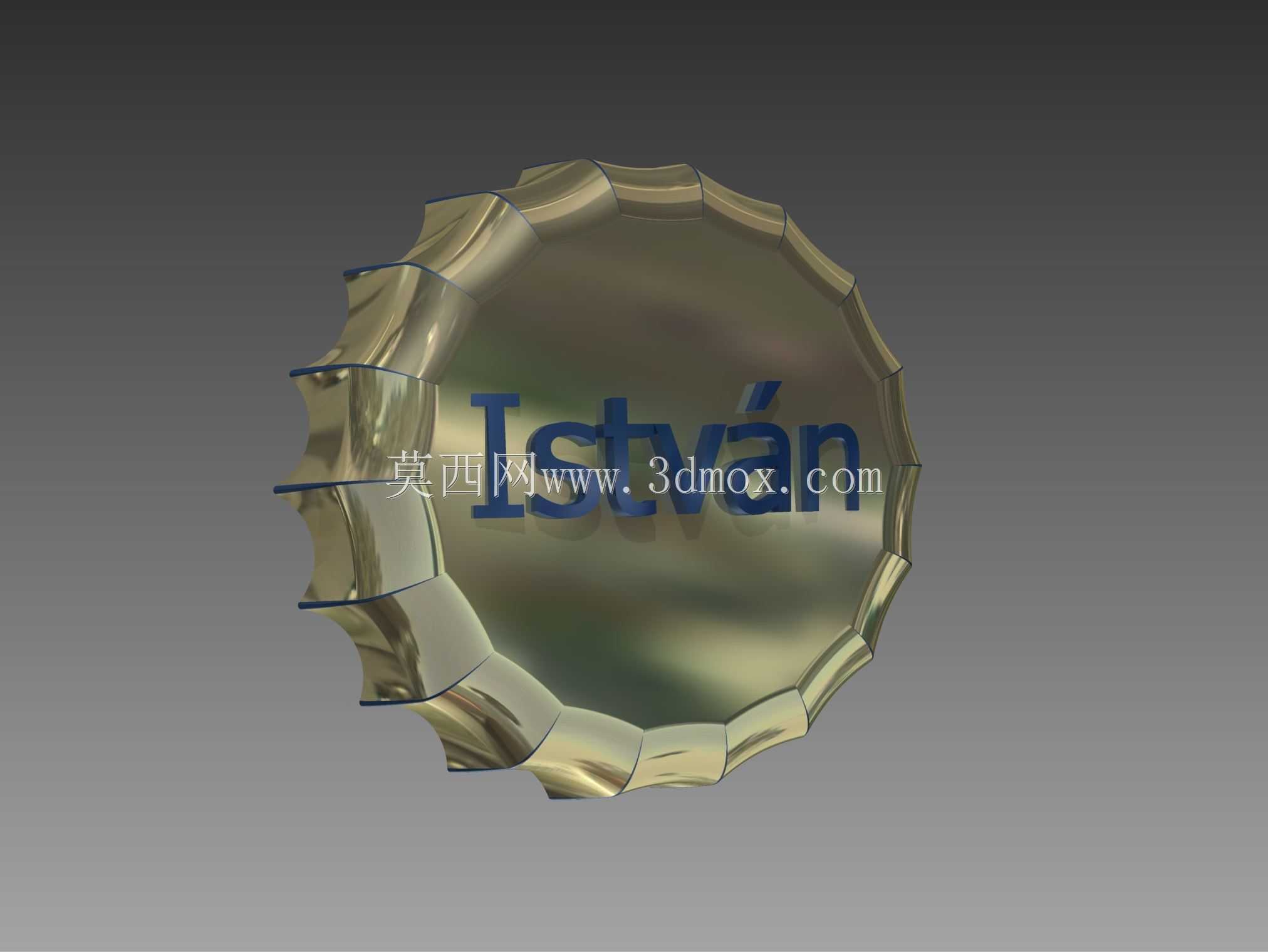

　　这类瓶盖的顶面区域通常预留标识印刷或模压位置，本次设计的顶面带有定制化压印标识，在冲压成型工序中可通过上模的蚀刻型腔同步完成标识压印，无需后续额外的印刷或贴标工序，能有效提升生产效率，同时压印标识的凹凸结构也能提升瓶盖的触感辨识度，避免光滑顶面易打滑的问题。在尺寸边界设计上，这类瓶盖的整体高度通常控制在10-15mm区间，顶面直径根据常规瓶口规格适配28mm-38mm的主流口径，周向压齿的数量通常设置为21齿或24齿，齿形的圆角半径需要控制在0.2-0.5mm，既要保证压边与瓶口螺纹的卡合强度，也要避免齿形过于尖锐导致开启时划伤手部。

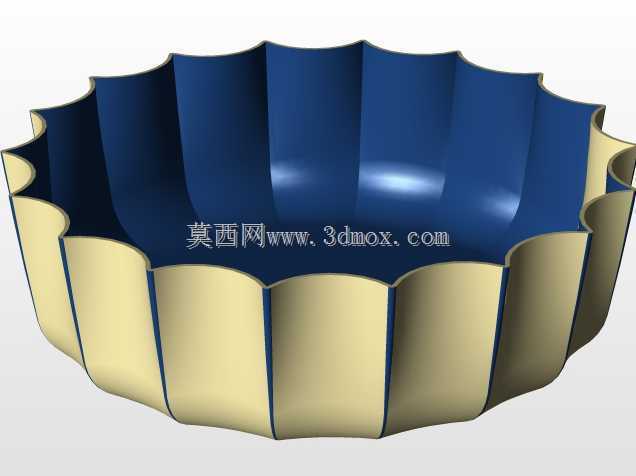

　　从实际应用场景出发，这类瓶盖除了常规的饮品、调味品封装外，也可适配部分日化产品、小型化工试剂的瓶口密封，设计时需要根据内容物的酸碱度、存储温度调整金属板材的厚度与内垫材质，针对含气饮品的封装需求，还需要调整压边的抱紧力参数，保证瓶内气压在0.3-0.5MPa区间时不会出现漏液、跳盖问题。建模过程中需要重点关注压边褶皱的成型工艺可行性，周向齿形的排布要保证均匀对称，避免冲压成型时出现板材拉伸不均导致的开裂、褶皱缺陷，顶面与压边的过渡圆角需要匹配冲压模具的拔模角度，通常设置为1.5-2度的拔模斜度，方便后续模具开模与批量生产脱模。另外瓶盖内侧的密封垫片安装位需要设计0.8-1.2mm深度的环形卡槽，保证垫片在封装、运输过程中不会出现移位脱落，卡槽的内径公差需要控制在±0.05mm以内，避免垫片装配过松导致密封失效。
