三辐镀铬手轮结构三维设计

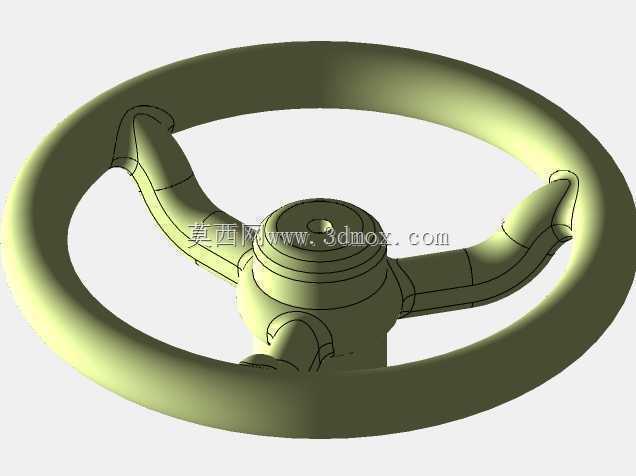

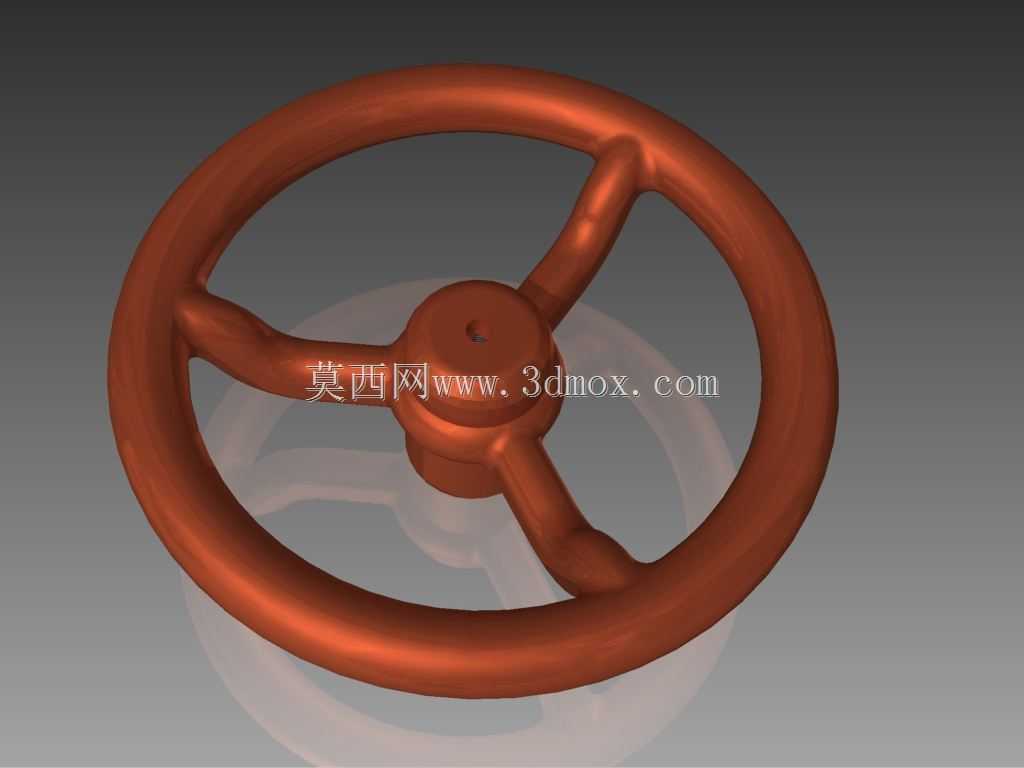

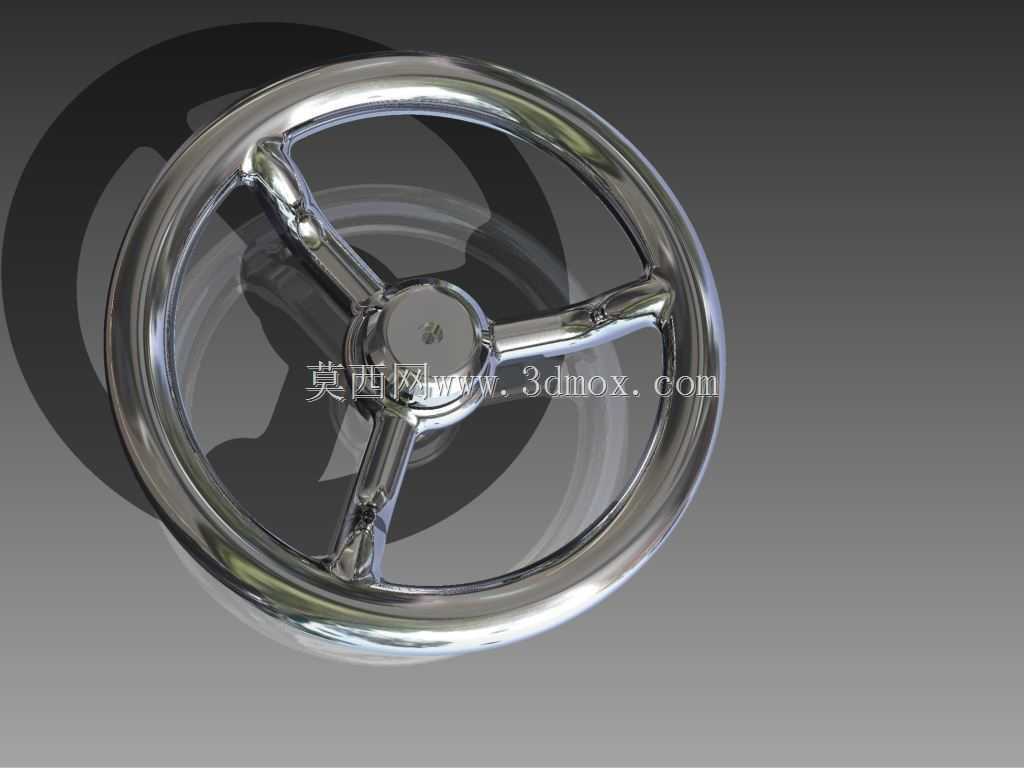

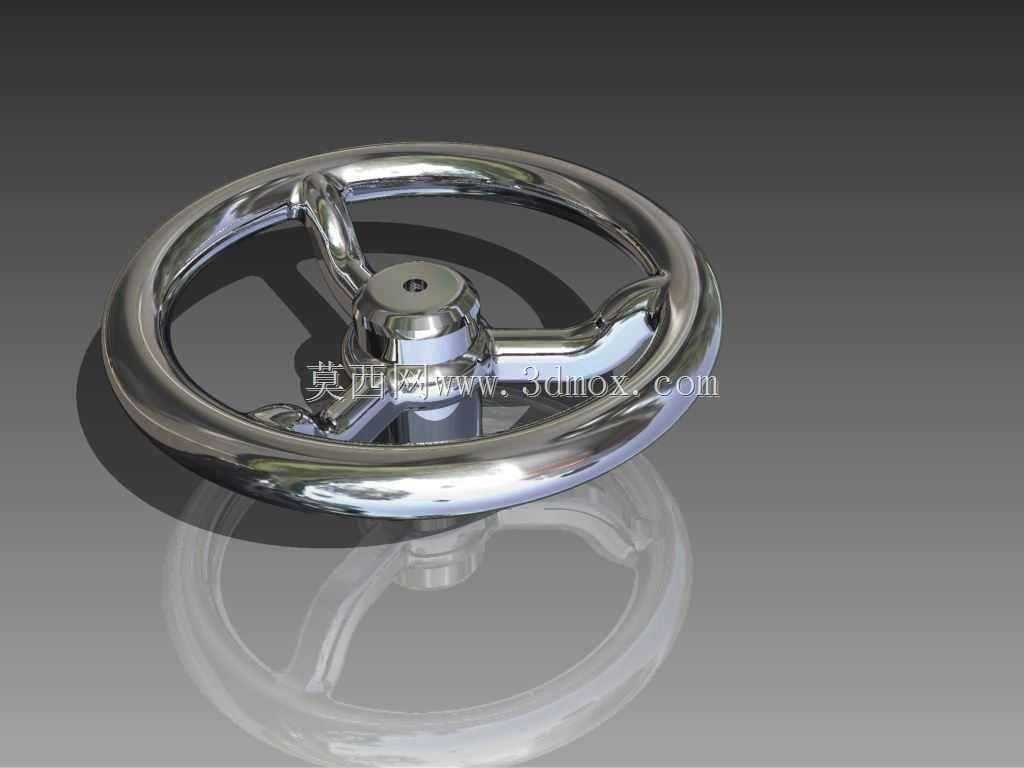

　　这类三辐结构手轮多用于工业设备的手动操控环节，常见于机床进给调节、阀门开度控制、工装夹具锁紧、输送设备张紧度调整等场景，操作人员通过握持轮缘施加扭矩，实现设备参数的手动微调或者机构的锁止动作，相比直柄手轮，三辐结构在同等握持直径下能提供更均匀的受力传递，操作时的施力角度覆盖更全面，不需要频繁调整手部握持位置就能完成整圈转动操作。从结构设计来看，轮缘采用圆弧过渡的环形截面，表面做镀铬抛光处理，一方面是提升表面硬度降低日常操作的磨损，另一方面光滑的金属表面不容易附着切削液、粉尘等工业污物，日常清洁维护更便捷，轮缘的截面直径经过人机工程校核，握持时手掌贴合度足够，长时间操作不容易产生硌手的疲劳感。三根辐条采用等夹角120度均匀分布，

　　辐条与轮缘、中心轮毂的连接位置都做了大圆角过渡，避免应力集中导致的受力断裂问题，辐条本身采用变截面设计，靠近轮毂位置的截面尺寸更大，向轮缘方向逐渐收窄，在保证整体结构强度的前提下尽可能降低零件自重，减少转动时的惯性余量，让微调操作的精度更容易控制。中心轮毂位置设置了标准的轴孔与键槽结构，适配常见的圆轴安装需求，安装时可以通过键连接传递扭矩，轮毂端面预留了紧定螺钉的安装位，能够在轴向位置完成锁紧，防止手轮在轴向上窜动脱落，安装边界需要注意预留足够的转动空间，轮缘外侧距离设备安装面板的间隙要大于手指握持所需的最小安全距离，避免操作时手部被周边结构剐蹭。设计过程中需要重点校核手轮的额定承受扭矩，确保在操作人员施加最大操作力时，

　　辐条与轮毂的连接位置不会产生塑性变形，镀铬层的厚度需要满足工业环境下的防腐蚀要求，避免在潮湿、有切削液飞溅的场景下出现镀层脱落、基体锈蚀的问题。轮体的整体动平衡也需要做相应控制，三根辐条的重量差控制在合理范围内，避免高速转动时产生额外的径向跳动，影响操作手感与调节精度。
