带中心安装轴孔的盘式滚轮结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:533429
  • 带中心安装轴孔的盘式滚轮结构设计
  • 带中心安装轴孔的盘式滚轮结构设计
  • 带中心安装轴孔的盘式滚轮结构设计
  • 带中心安装轴孔的盘式滚轮结构设计
  • 带中心安装轴孔的盘式滚轮结构设计

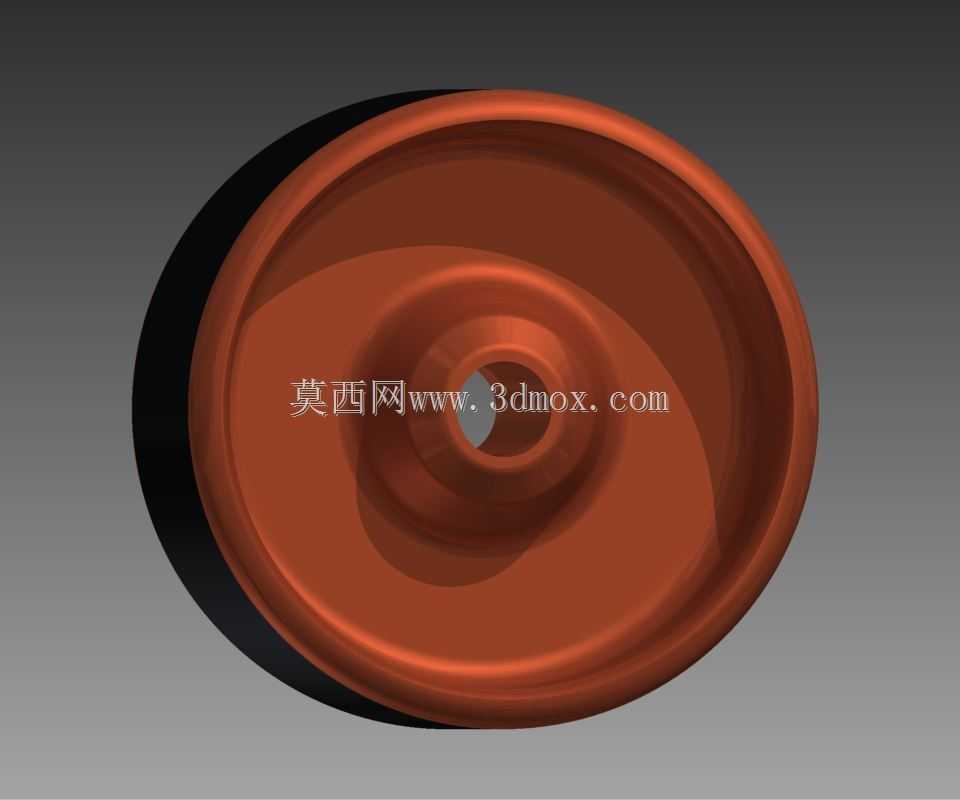

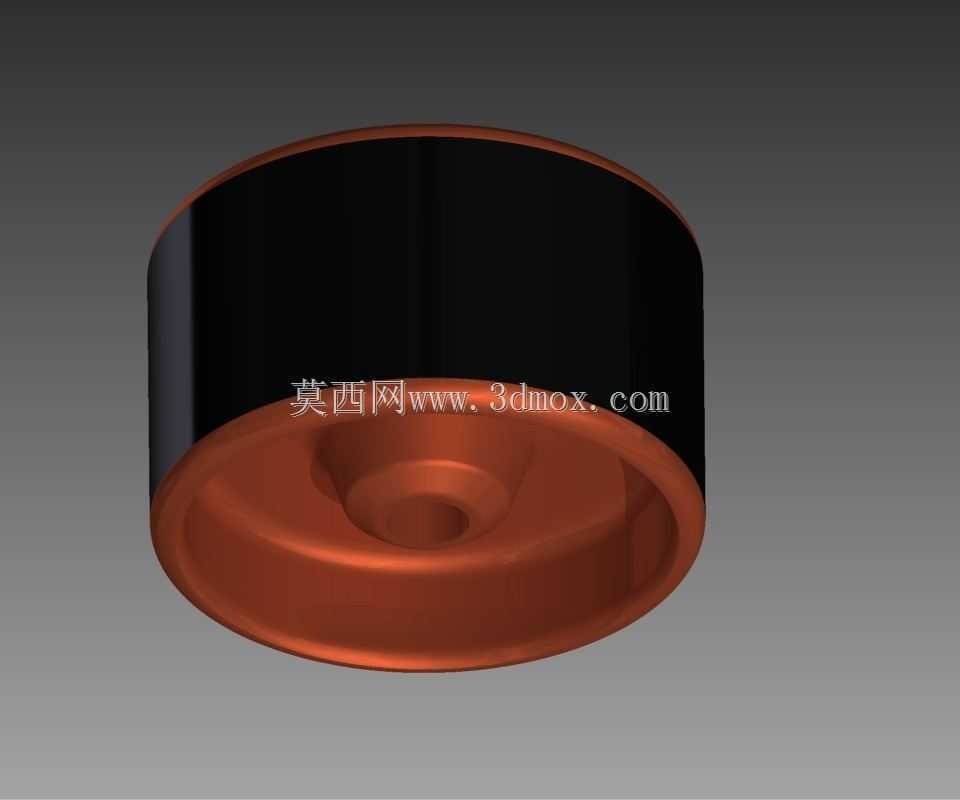

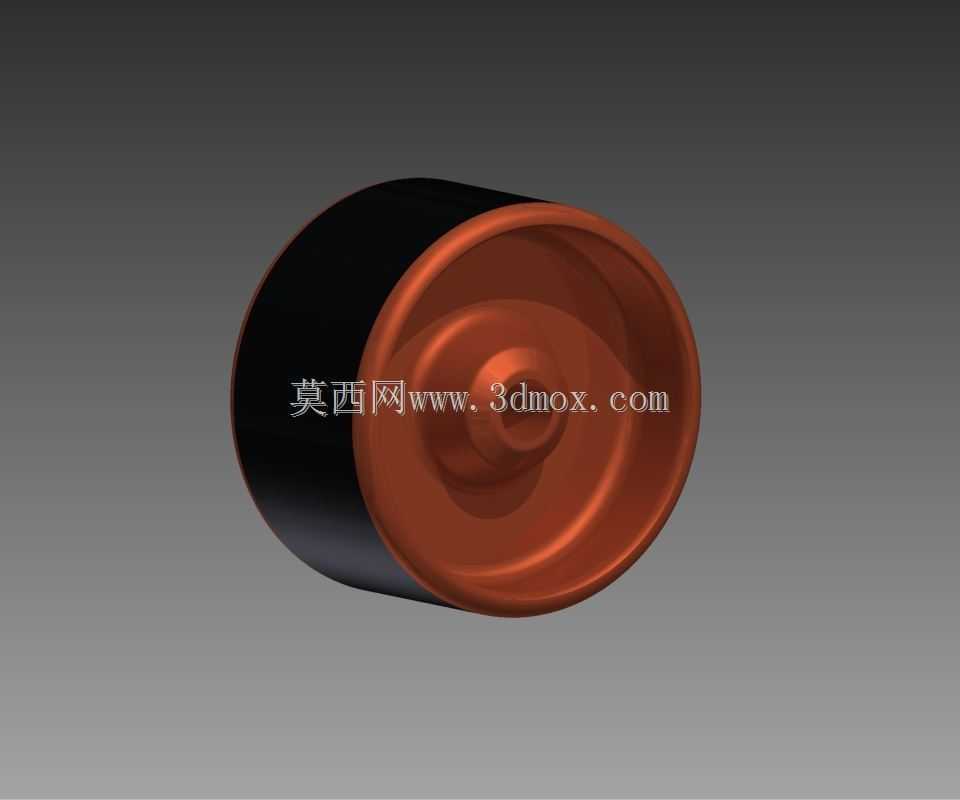

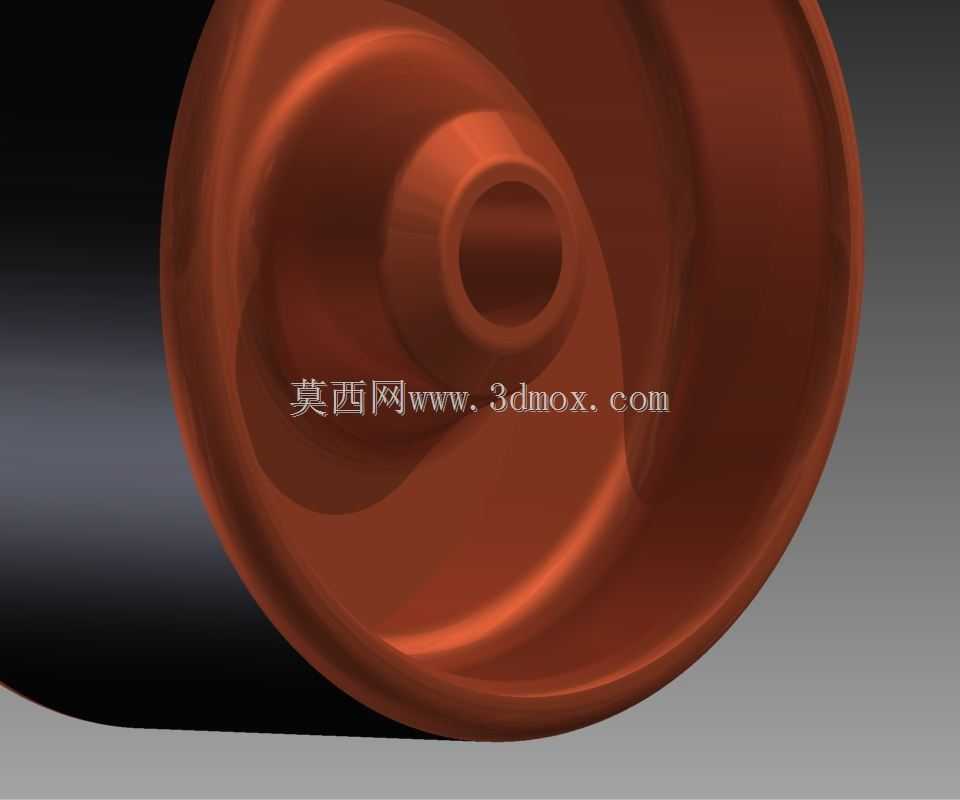

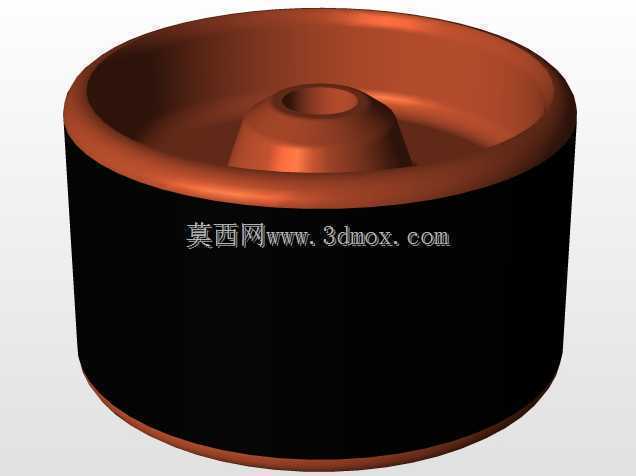

  这类盘式滚轮的应用场景覆盖轻载输送线、小型移动工装、手动转运设备等多个工业场景,在工位间物料转运、轻型输送带从动支撑、小型机具行走机构中都能见到同结构轮体的身影。从结构设计逻辑来看,轮体采用一体化盘式成型结构,中心设置阶梯式安装轴孔,轴孔周边做凸起轮毂结构,既可以提升轴孔配合段的接触长度,保障与转轴的配合稳定性,避免轮体运转过程中出现径向窜动,也能通过轮毂的加厚设计分散轴孔位置的应力集中,降低长期交变载荷下轴孔开裂的风险。轮缘位置做圆弧过渡的加厚设计,轮面为光滑无齿结构,适配光滑地面、平面导轨、输送带内表面等多种接触工况,运转过程中不会对接触面造成刮擦损伤,同时光滑轮面的转动阻力更小,轻载状态下手动推动也能保持顺畅滑行。

  设计过程中需要重点把控几个安装边界尺寸:首先是中心轴孔的内径公差,需要与适配的转轴采用间隙配合,公差等级控制在IT8-IT9区间,既保障装配过程可以顺利压装,也不会因为配合间隙过大导致运转时出现晃动;其次是轮毂的轴向突出长度,需要匹配安装位的轴段长度,两侧加装轴用挡圈时不会出现轴向窜动间隙;轮体的外径尺寸需要结合设备的离地高度要求核算,避免轮径过大导致设备整体重心过高,或是轮径过小造成越障能力不足、滚动阻力过大的问题。轮体的内腔采用凹面式设计,并非实心结构,在保障整体结构强度的前提下尽可能降低轮体自重,减少转动惯量,启动和停转时的惯性冲击更小,也能降低材料消耗,控制零件的生产制造成本。轮体壁厚从轮毂位置到轮缘位置做均匀过渡,避免壁厚突变导致的注塑或铸造过程中出现缩孔、应力残留问题,成型后不需要做额外的动平衡校正即可满足轻载场景下的平稳运转要求,轮缘的圆角处理也能避免应力集中,提升轮体的抗冲击性能,遇到路面小凸起或是轻微磕碰时不会出现轮缘崩裂的问题。
