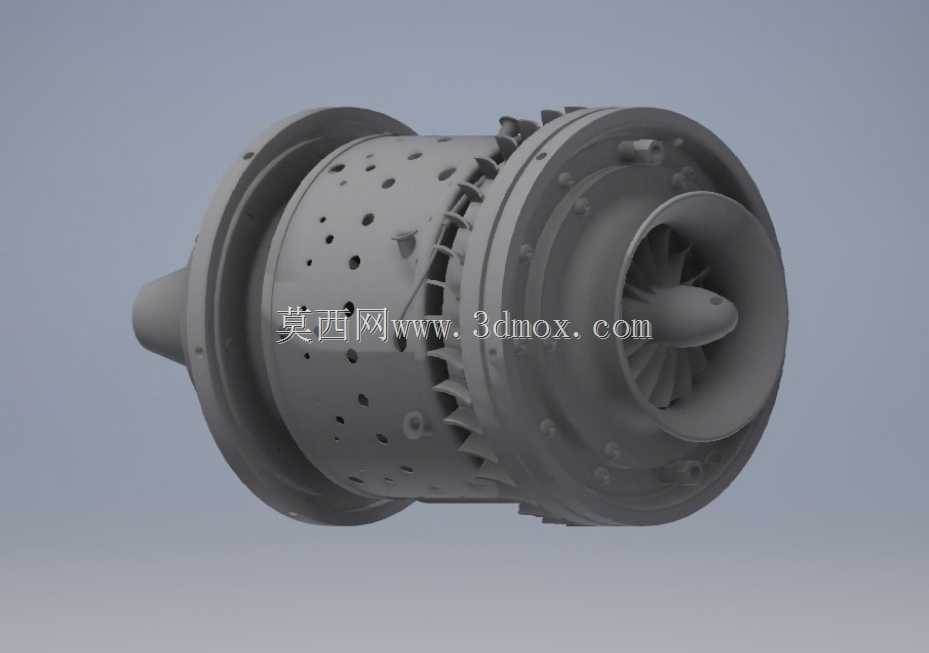

MW54小型燃气涡轮喷气发动机结构设计

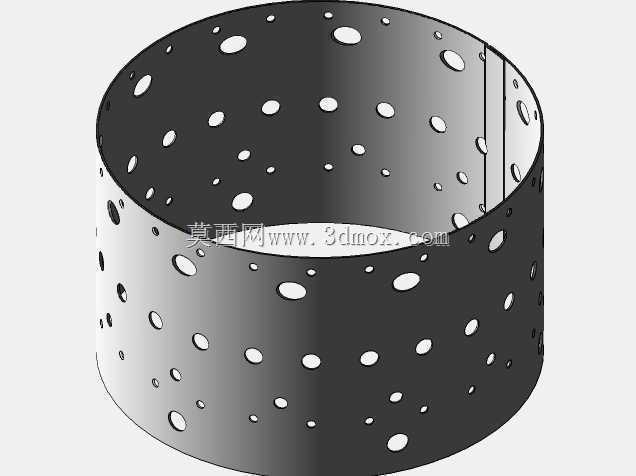

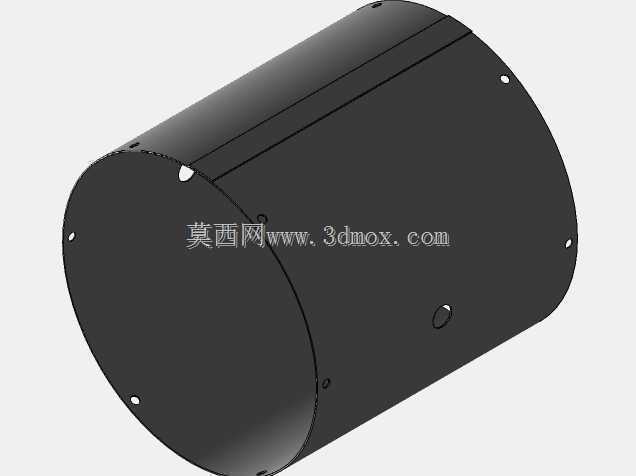

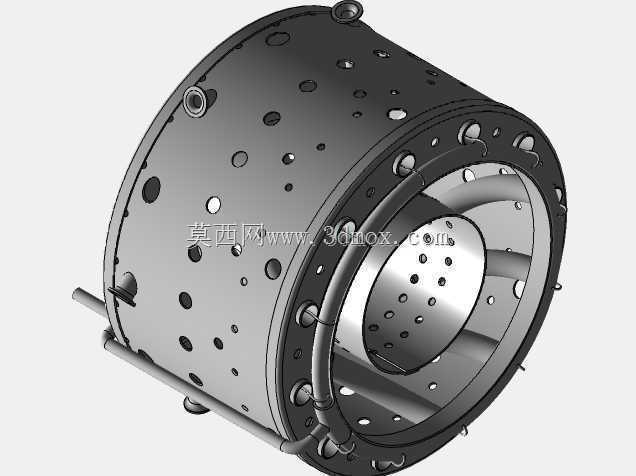

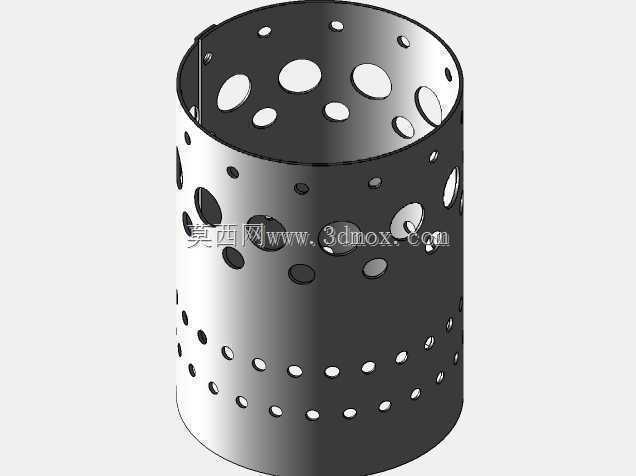

　　这款小型燃气涡轮喷气动力装置，常被应用于微小型无人飞行器、航模试验平台以及小型航空验证机的动力选型场景，在民用航空科普教学、小型无人机动力适配领域有着较高的实用价值。从结构设计逻辑来看，整体采用同轴贯通式布局，进气端设置收敛型导流罩，能够在进气过程中对来流进行初步整流，降低进气道内的气流紊流度，避免压气机端出现气流分离导致的喘振问题。机匣部分采用分段式拼接结构，外层壳体上排布的多组通孔，一方面是为了适配内部燃烧室的冷却气流通道，让低温气流从孔位进入夹层，对燃烧室外壁进行气膜冷却，控制机匣工作温度在材料耐受范围内，另一方面也兼顾了整机减重需求，在保证结构强度的前提下尽可能降低非承力部位的材料冗余。压气机端采用轴流加离心的组合压气结构？

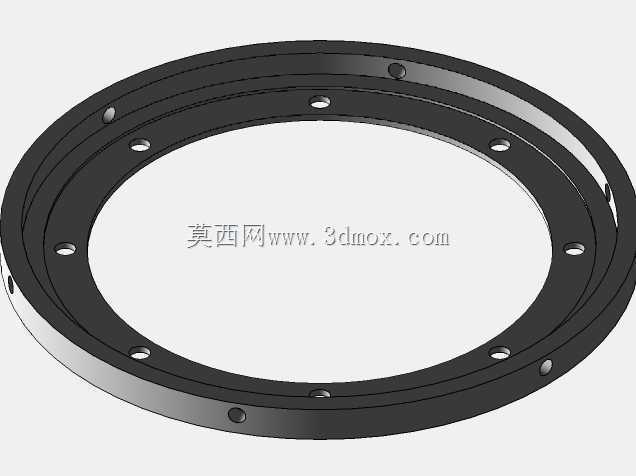

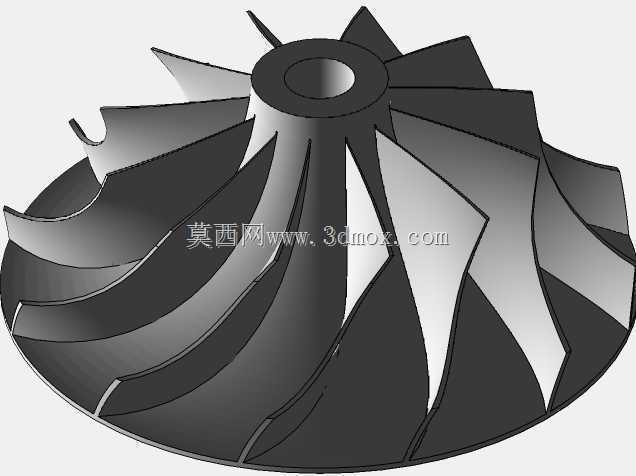

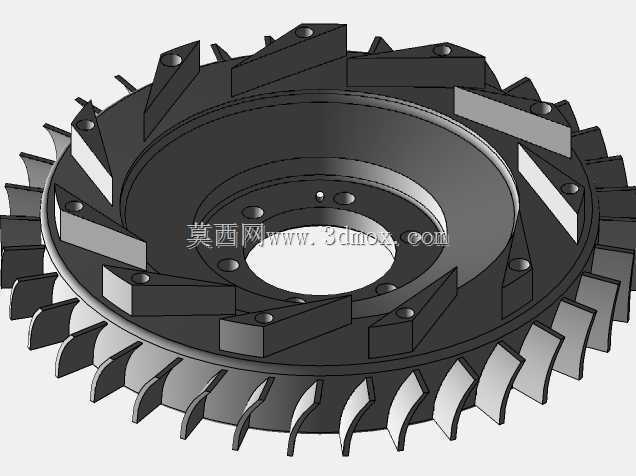

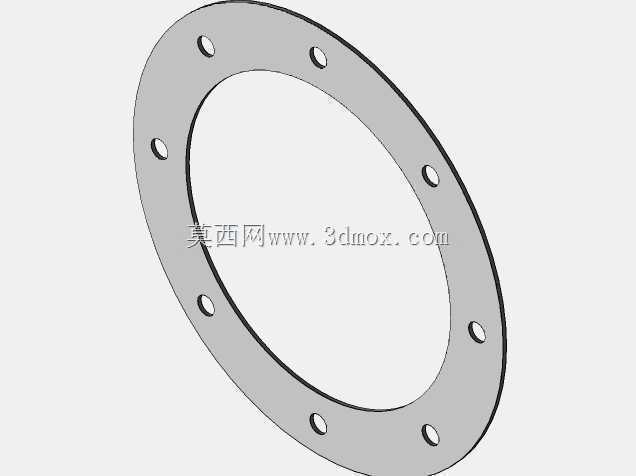

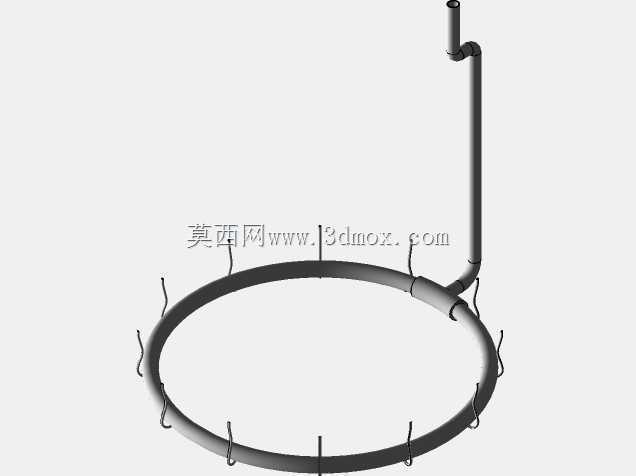

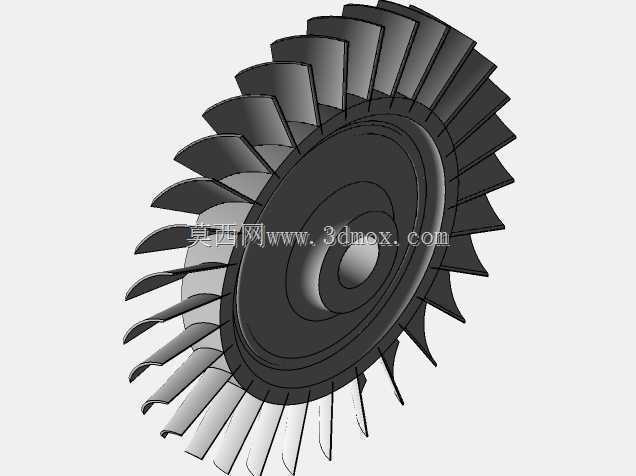

　　不对，从外观来看前端为轴流叶轮，能够在小直径尺寸下实现较高的压比，匹配小型涡喷的推力输出需求，叶轮叶片采用三元流设计思路，叶型曲率沿径向渐变，能够适配不同半径位置的气流速度差，提升压气效率。燃烧室采用环形回流结构，燃油喷嘴沿周向均匀排布，能够让燃油与压缩空气充分混合，提升燃烧效率，同时缩短燃烧室轴向长度，压缩整机整体尺寸。涡轮端与压气机叶轮同轴连接，高温燃气冲击涡轮叶片输出轴功，驱动压气机持续运转，涡轮叶片采用气冷结构设计，能够耐受燃烧室出口的高温燃气冲刷。从安装边界来看，整机采用法兰式安装接口，后端机匣设置有环形安装边，上面均布的安装孔位能够直接与飞行器的安装支架对接，安装定位精度高，拆装维护便捷。整机径向尺寸控制紧凑，

　　轴向长度较短，能够适配小型飞行器狭窄的动力舱安装空间，进气端与排气端的同轴度设计要求较高，建模过程中对各回转体零件的同轴度公差、端面跳动公差都做了对应约束，能够直接用于后续的结构仿真、3D打印验证或者零部件加工参考。在实际选型适配时，需要注意匹配对应的燃油供给系统、点火系统以及润滑系统，整机的重心位置靠近安装法兰端，能够降低飞行器动力段的配平难度，机匣表面的孔位同时预留了传感器安装位置，可加装转速、温度传感器用于运行状态监测，满足试验类场景的测试需求。
