V型十二缸发动机缸体结构三维数模

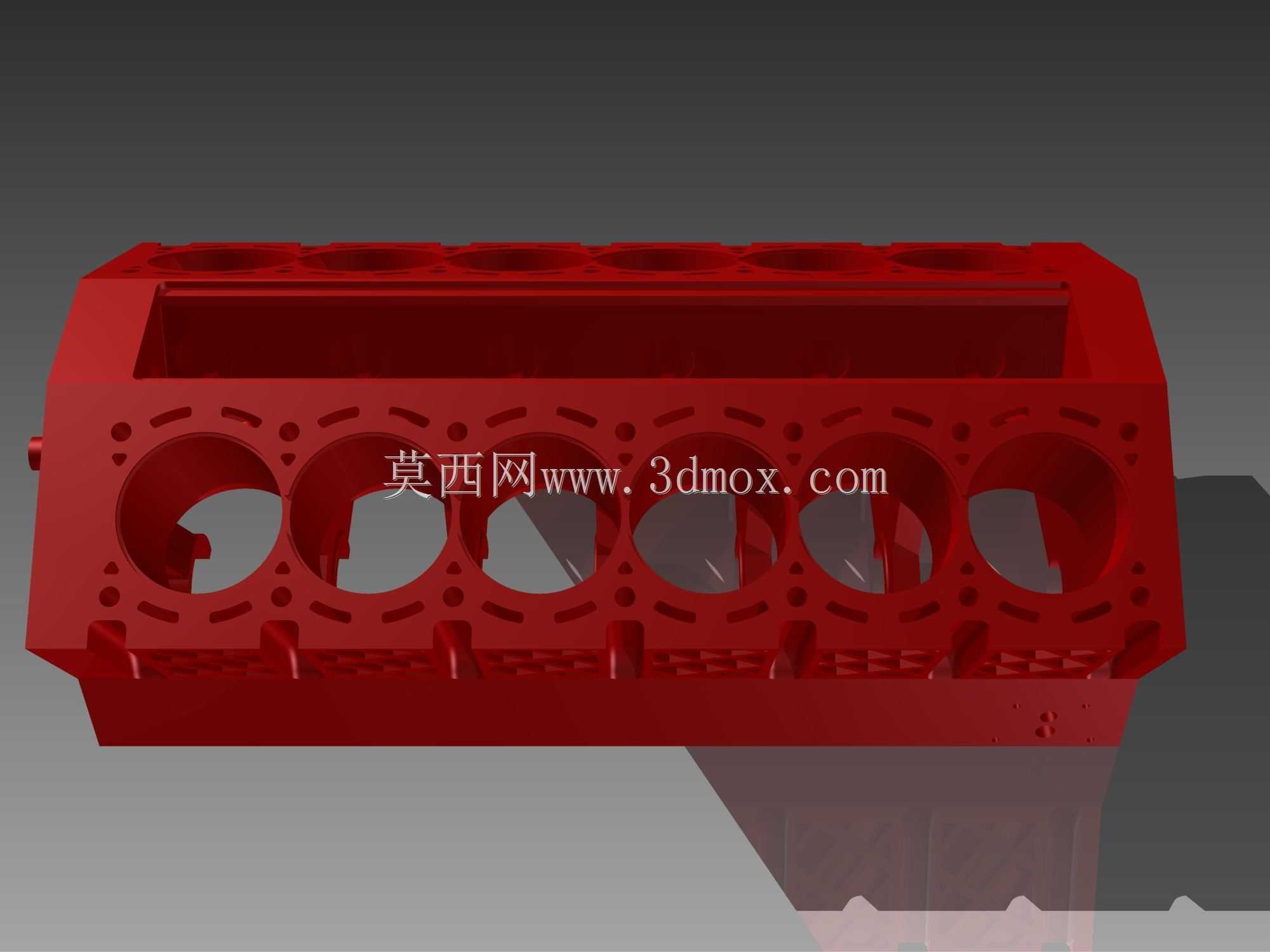

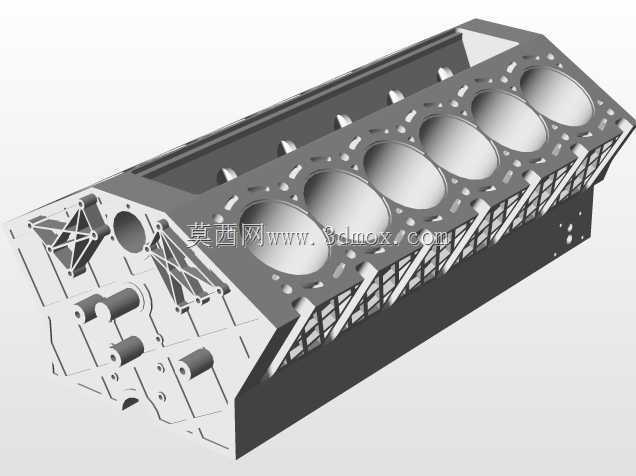

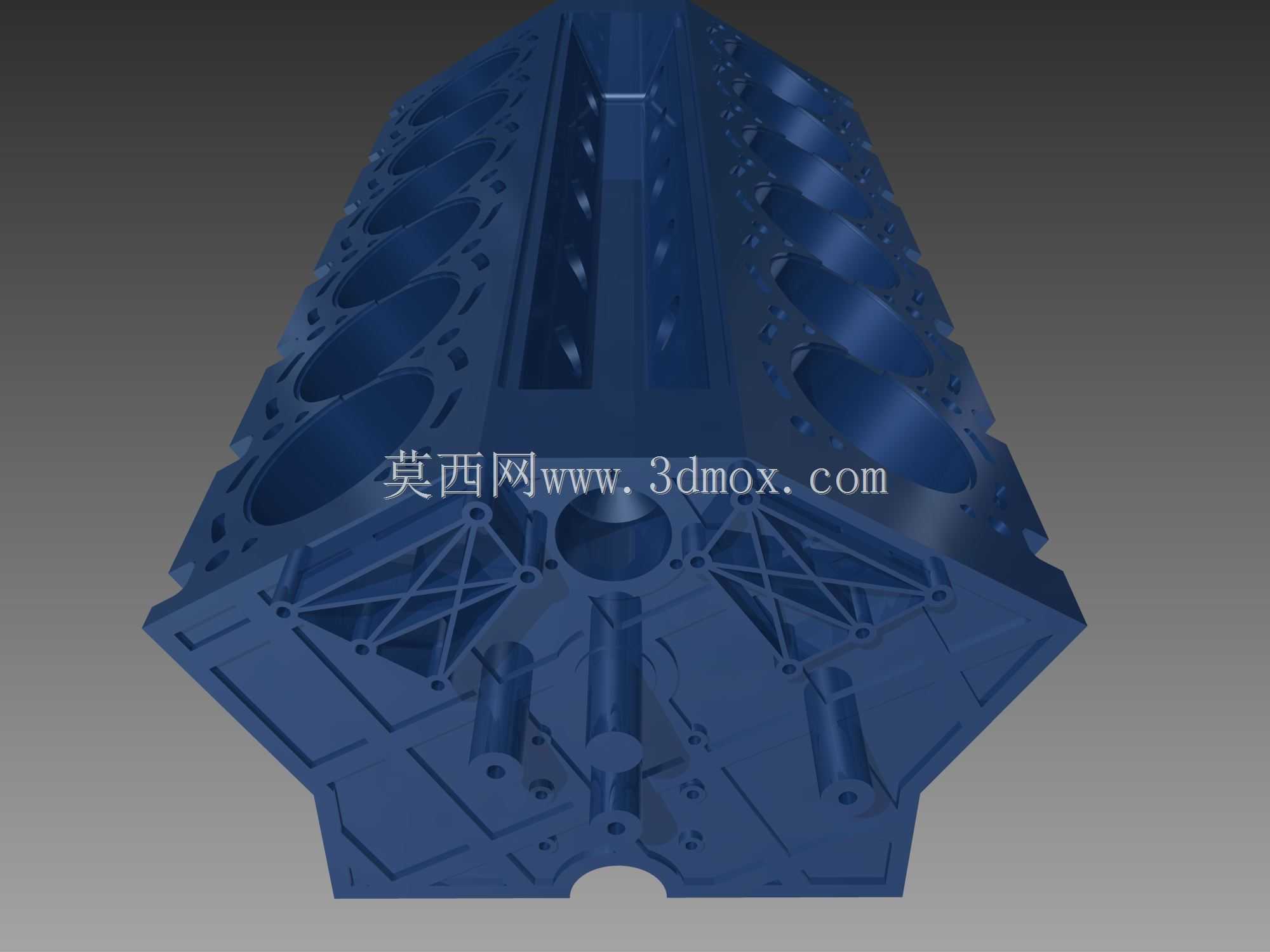

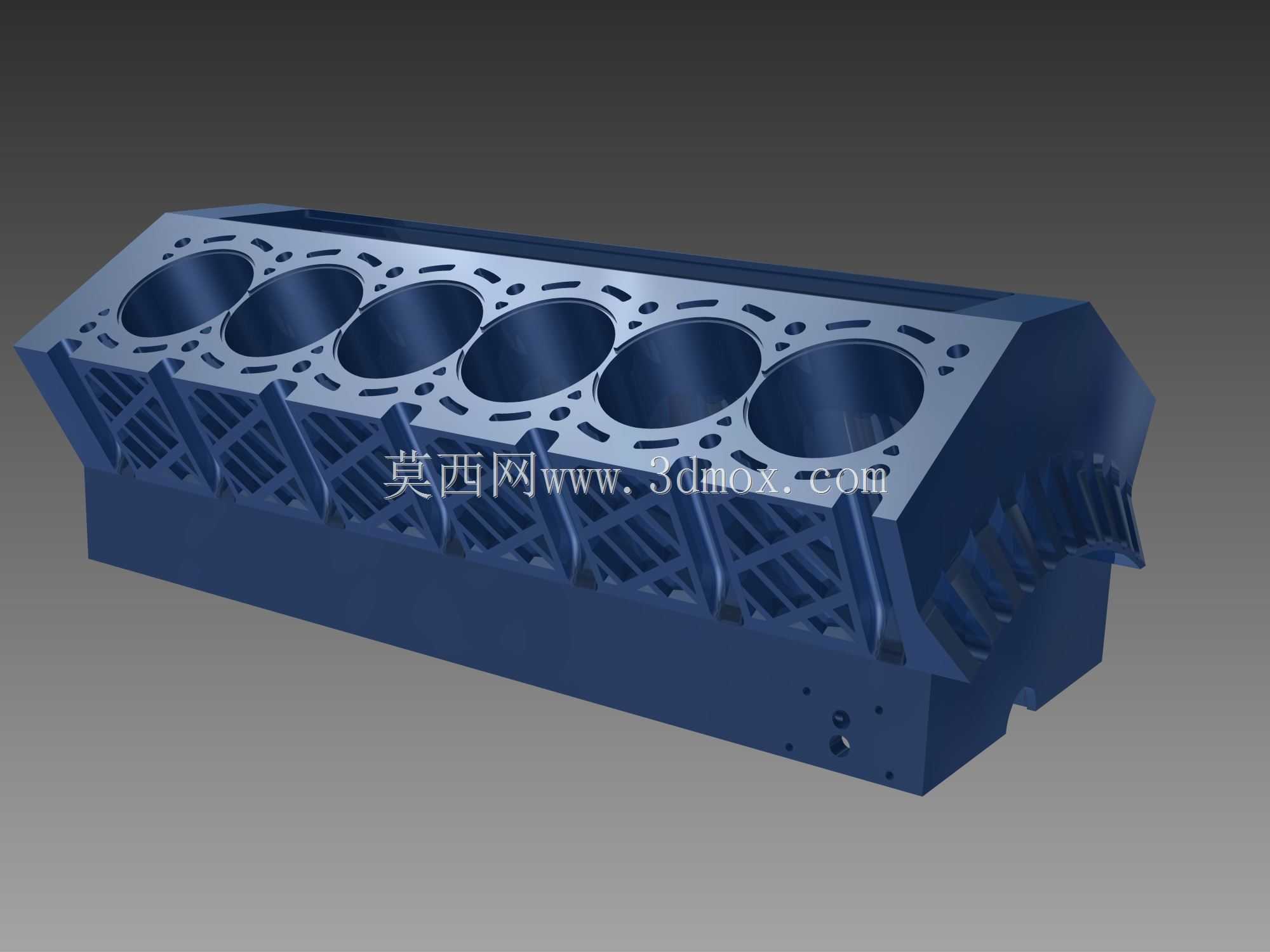

　　该模型还原的是V型十二缸内燃机的核心缸体构件，这类构件是大排量高性能动力单元的承载基体，常见于豪华乘用车、大型船舶辅机、固定式高功率发电机组的动力总成中，承担着容纳活塞往复运动、集成冷却润滑油路、固定曲轴连杆机构、衔接缸盖与油底壳等核心功能，是整台发动机所有运动部件的安装基准载体。从结构设计来看，该缸体采用60度夹角的V型布局，两列各6个气缸呈对称排布，相比直列同缸数机型，能大幅缩短整机轴向长度，降低动力单元的整体重心，同时抵消部分活塞往复运动产生的一阶振动，提升高转速工况下的运行平顺性。缸体侧壁预留了完整的冷却水道空腔，建模时还原了水道的走向避让结构，可保证每个气缸周向都能获得均匀的冷却介质流通，

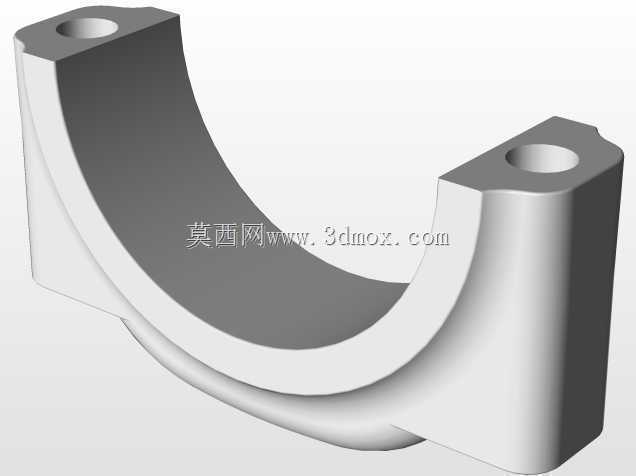

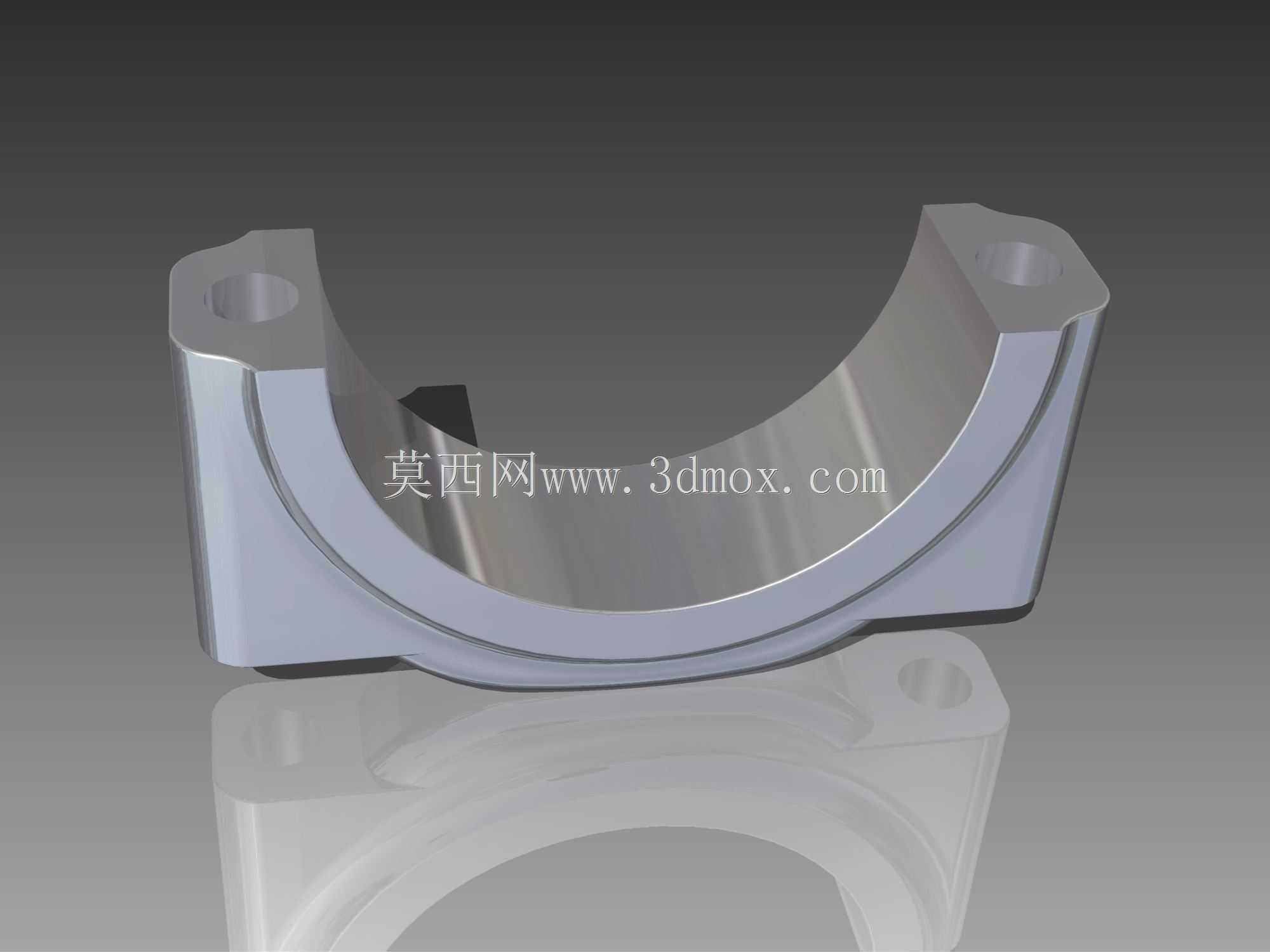

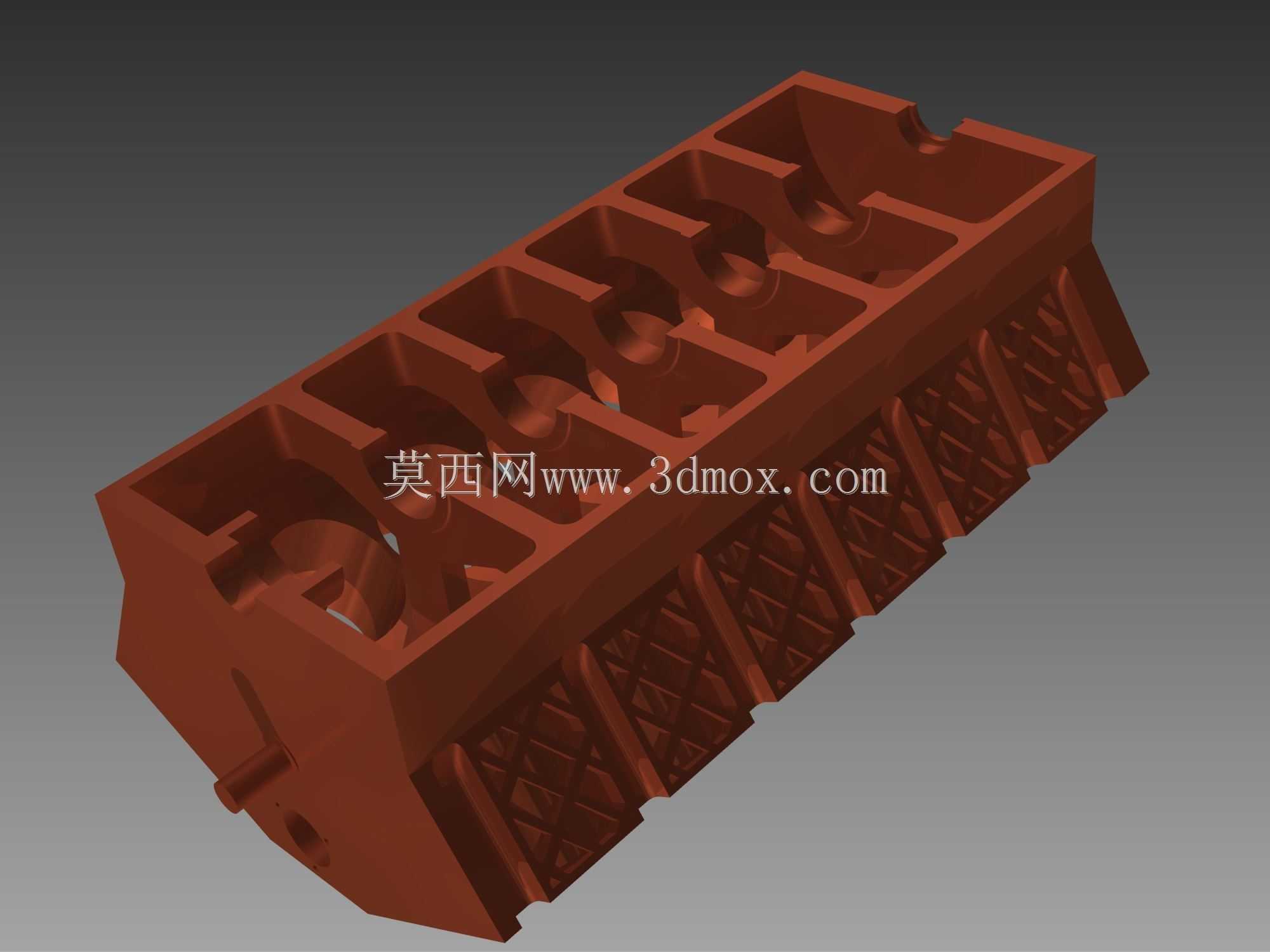

　　避免高负荷运行时出现局部热应力集中导致的缸体变形。主轴承座区域采用了加厚的加强筋结构设计，沿曲轴轴向分布的主轴承安装位做了凸台强化处理，能够承受曲轴运转时传递的爆发压力与交变载荷，减少缸体在高扭矩输出时的结构形变。气缸孔周边设计了均匀分布的缸盖螺栓安装孔，孔位深度与周边壁厚做了等强度优化，既保证缸盖压紧后的密封可靠性，又不会因局部壁厚过大导致铸造时出现缩松缺陷。安装边界上，缸体前端预留了正时机构、水泵、机油泵的安装定位面与螺栓孔位，后端设计了与变速器壳体衔接的定位止口与连接孔阵列，下部预留了油底壳安装的密封平面与螺纹孔，两侧集成了发动机悬置的安装凸台，可直接匹配整车或机组的安装支架定位尺寸。

　　建模过程中对缸体内部的润滑油道走向做了结构还原，主油道沿缸体纵向布置，分油道斜向连通每个主轴承座与凸轮轴安装位，能够保证各摩擦副在运行时获得持续的压力润滑，同时避让了气缸孔与冷却水道的空间，避免出现油水互通的结构干涉。这类缸体模型可用于动力总成的结构教学、新机型开发阶段的装配干涉校验、冷却润滑系统的流道仿真分析参考，也可作为改装领域动力匹配的结构参照，帮助设计人员快速掌握V12缸体的布局逻辑与结构设计要点，缩短同类产品的开发验证周期。
