单缸风冷内燃机核心组件结构设计

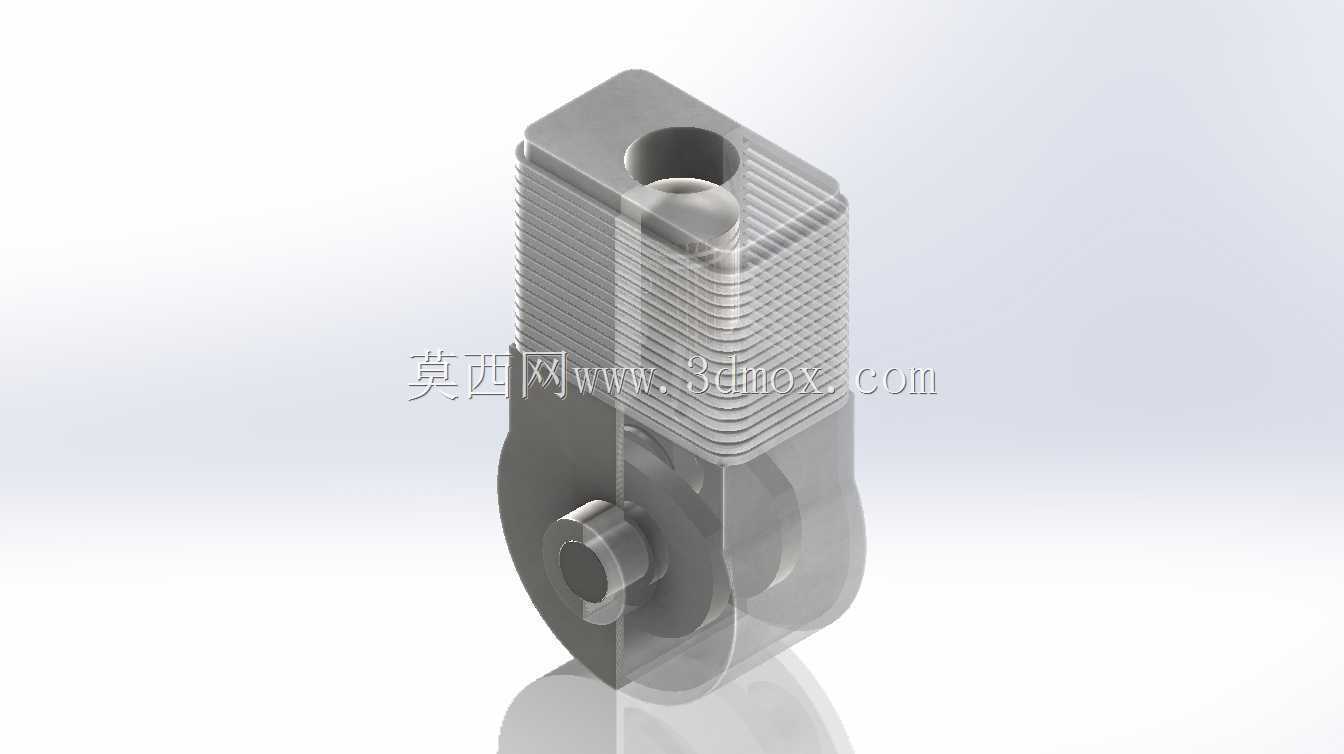

　　这套三维结构完整覆盖了单缸风冷内燃机的核心运动与固定组件，可直接用于小型通用动力设备的结构验证、教学演示以及运动干涉校核工作。从实际应用场景来看，这类小排量风冷动力单元常配套于小型发电机组、园林植保机械、迷你摩托以及便携作业设备上，相比水冷机型结构更紧凑，无需额外布置冷却管路与散热循环系统，对安装空间的包容度更高，日常维护成本也更低。

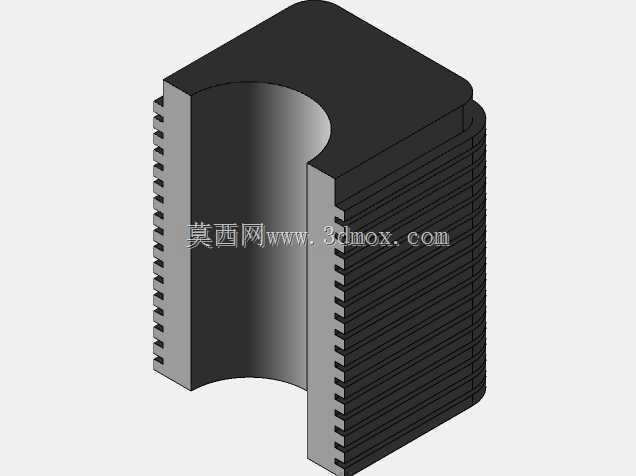

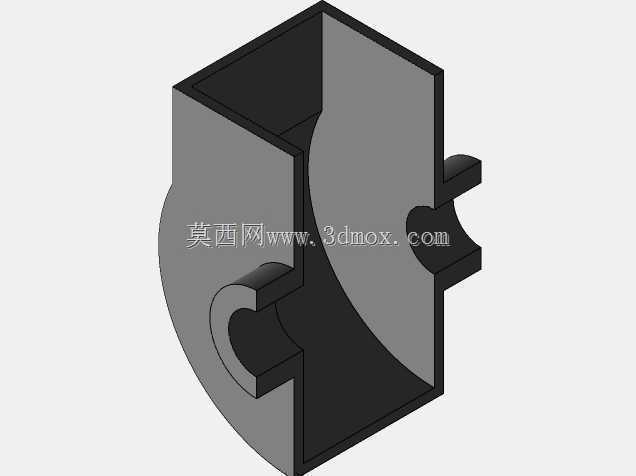

　　设计层面优先考虑了风冷散热的效率需求，缸体外壁排布了等间距的环形散热鳍片，鳍片的厚度、间距以及延伸长度都经过热负荷校核，能保证设备在持续额定工况运行时，缸体各区域温度差控制在合理区间，避免局部热应力集中导致的缸体变形。缸体下部的曲轴箱采用一体化铸造型腔结构，既承担曲柄连杆机构的安装定位功能，也作为整机的承载基体，连接动力输出端与外部安装机架，安装孔位的位置度公差在建模时就做了关联约束，能保证后续加工时的同轴度要求。

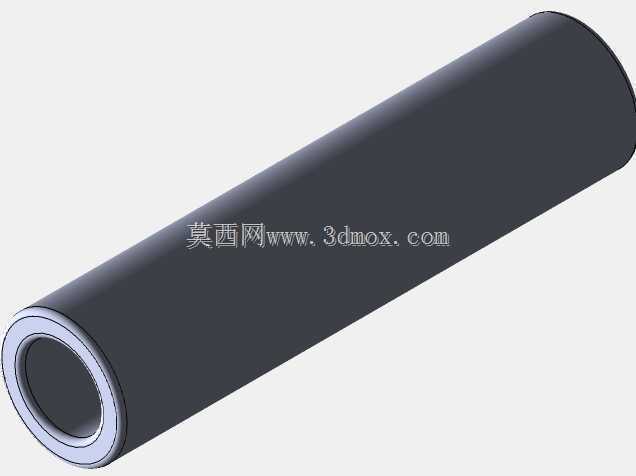

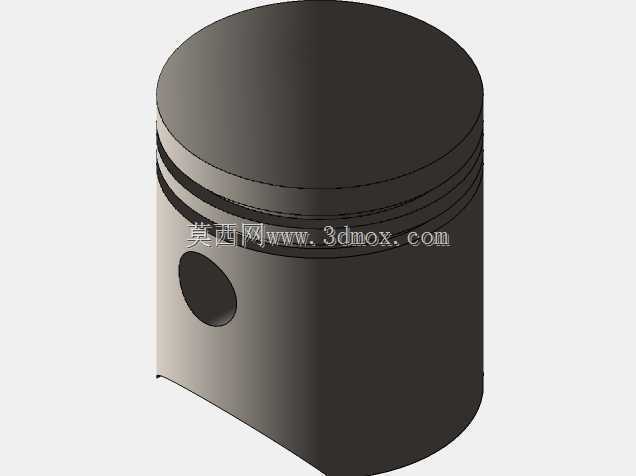

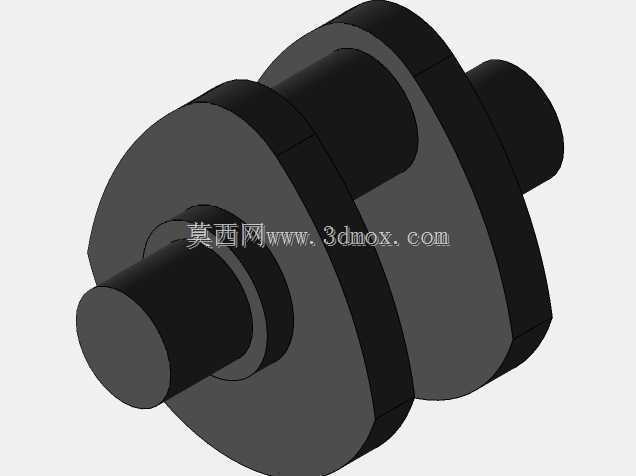

　　运动组件部分，活塞与缸筒的配合间隙按照热膨胀余量做了参数化设定，活塞销的连接位置兼顾了往复运动的受力平衡，曲柄配重块的质心偏移量经过动平衡校准，能有效降低高速往复运动时产生的一阶振动。从安装边界来看，整机的上部散热鳍片区域预留了足够的导风空间，下部曲轴箱的输出轴端预留了法兰连接位，可直接匹配不同类型的负载端连接结构，侧面的附件安装位可适配点火模块、进气管路等外围部件的固定需求。

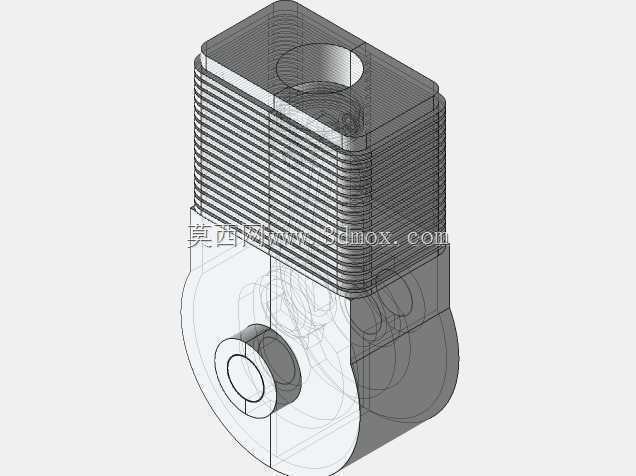

　　建模过程中所有配合面都做了装配约束验证，可直接进行运动仿真模拟，直观呈现活塞往复运动、曲柄旋转的完整动力传递过程，也可在此基础上调整缸径、行程等参数，快速衍生出不同排量的同系列机型结构，大幅缩短同品类产品的前期设计迭代周期，对于刚接触内燃机结构的设计人员来说，也能通过拆解各组件的配合关系，快速理解内燃动力的核心工作逻辑。
