Q版金属机器人造型钥匙挂饰结构设计

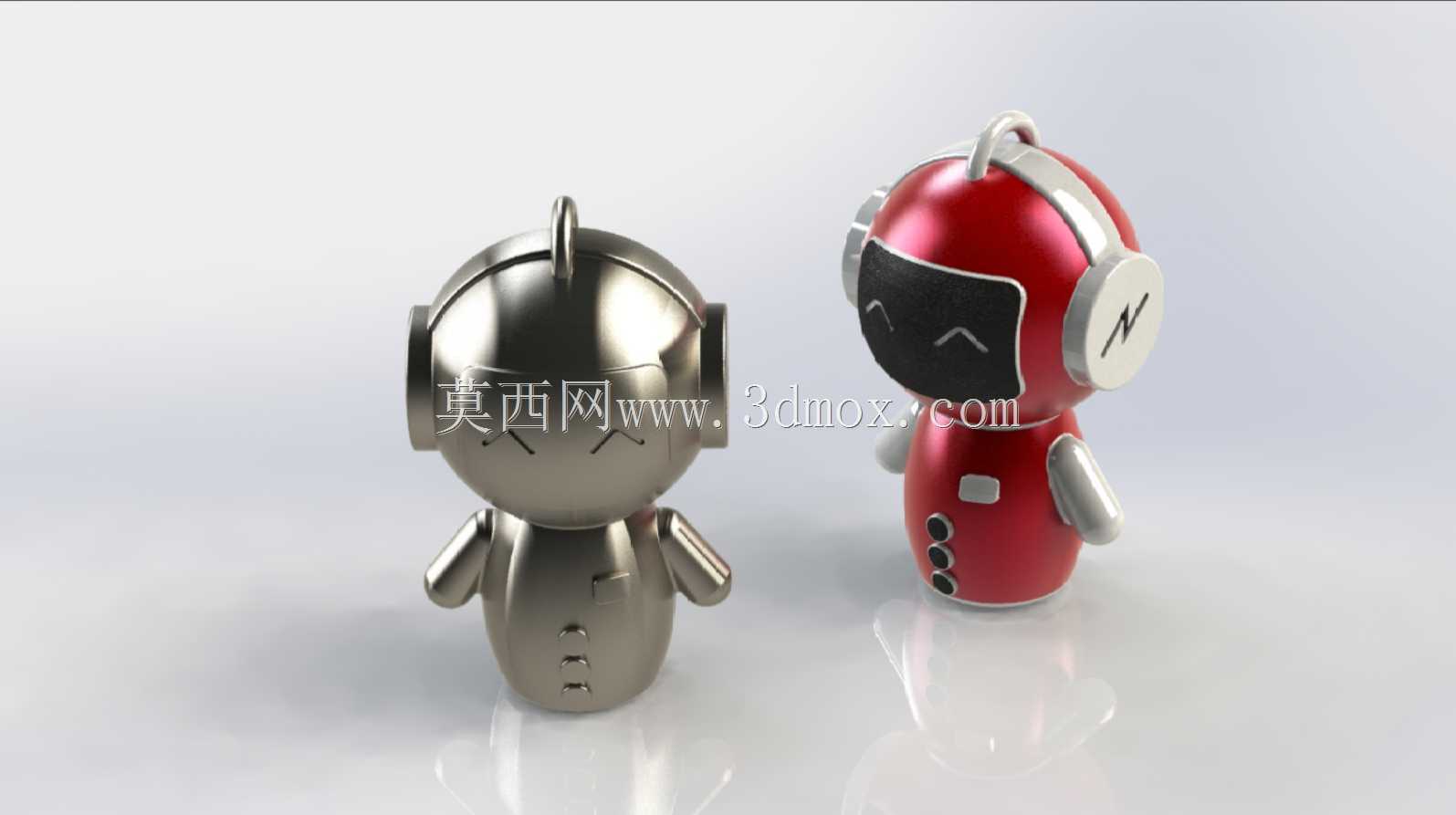

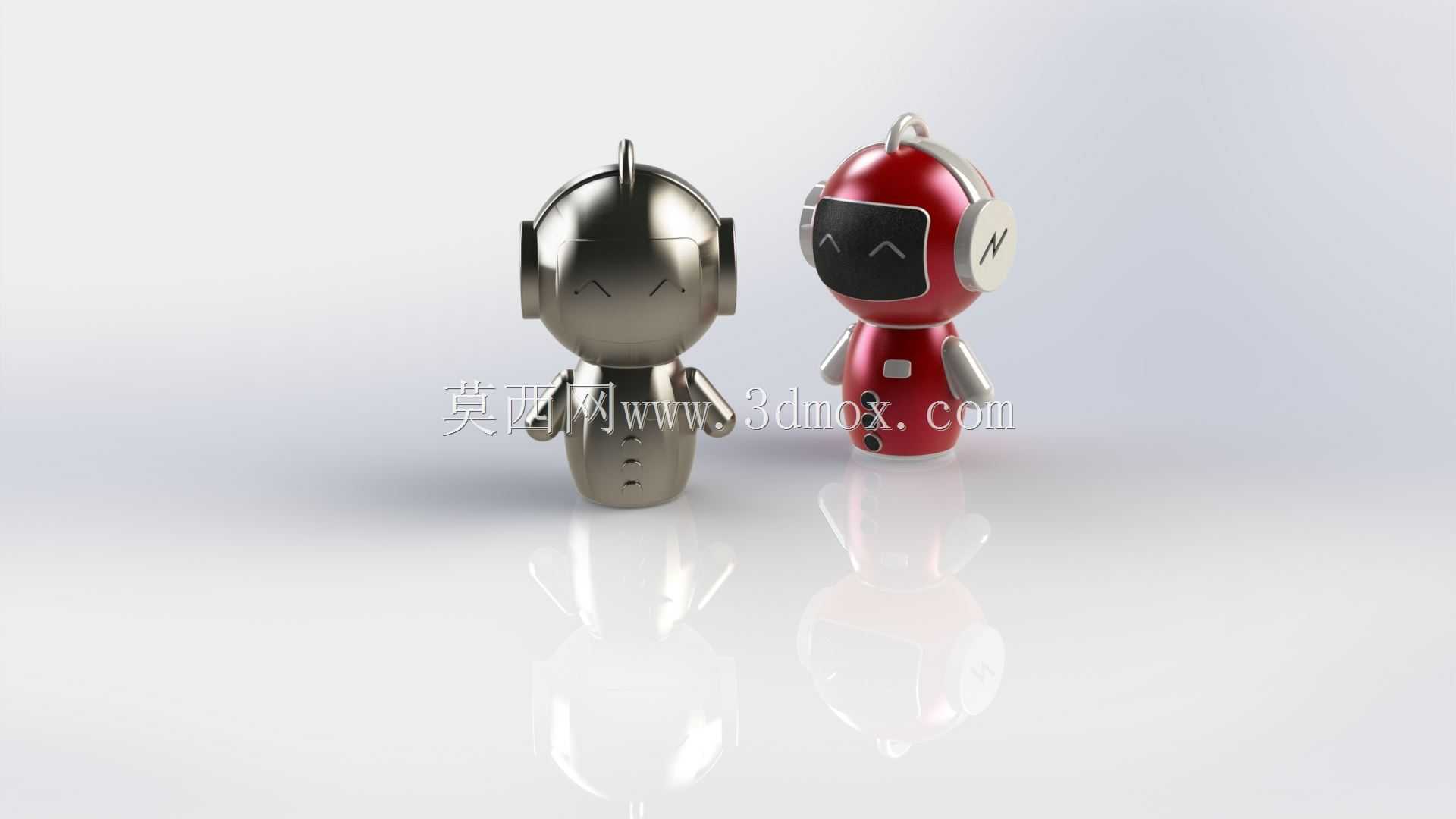

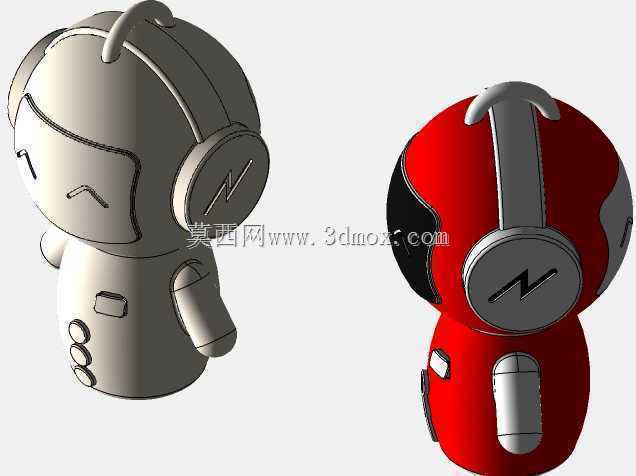

　　这款Q版机器人造型的钥匙挂饰，在结构设计阶段优先考虑了日常随身佩戴的使用场景，整体采用圆润无锐角的曲面过渡，避免日常揣放时刮蹭衣物、包袋内衬。顶部一体化设计的挂环结构，在建模时做了R2.5的圆角强化处理，挂环与主体头部的衔接位置做了壁厚加厚处理，常规钥匙串挂载时可承受5kg以内的静态拉力，不会出现衔接处断裂的问题。主体躯干部分采用分件式结构思路，金属原色款做了一体化金属质感的表面处理模拟，红色款则在头部侧面预留了耳机造型的装饰件安装位，躯干正面的三个圆形凸点做了0.3mm的凸起高度，既保留了造型辨识度，又不会因为凸起过高在日常使用中出现磕碰掉漆的情况。两款造型的肢体部分都做了短粗化的比例调整，手臂与躯干的衔接处预留了0.

　　1mm的装配间隙，若做实体量产可选择固定粘接或者小角度活动铰接两种装配方案，铰接方案下手臂可实现15度范围内的小幅摆动，不会因为活动幅度过大导致连接轴脱出。整体外形尺寸控制在高度45mm、宽度28mm、厚度22mm的范围内，属于常规钥匙挂饰的适配尺寸，不会因为体积过大造成随身携带有赘感，底部做了平面化处理，闲置时可直接直立放置在桌面作为小型装饰摆件。面部的表情区域采用凹陷0.2mm的曲面设计，后续做表面涂装时可以精准定位表情区域，避免溢色问题，红色款的头部侧面闪电标识同样做了浅凹陷处理，可做填色或者金属铭牌镶嵌的工艺选择。建模过程中所有曲面都做了G2连续处理，不管是做金属压铸还是3D打印快速成型，都不会出现曲面棱线断层的问题，壁厚统一控制在1.8mm，既保证了结构强度，也不会因为壁厚过大增加不必要的材料成本，挂环内孔直径做了6mm的尺寸设计，可适配市面上绝大多数常规钥匙圈、龙虾扣的挂载尺寸，不需要额外搭配转换配件。
