工业设备用定位托架结构设计

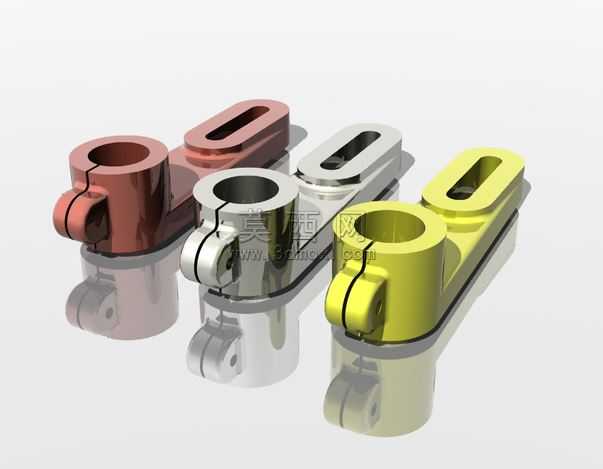

本定位托架采用三维参数化建模方式完成整体结构设计，建模过程中先以二维草图绘制构件的整体轮廓基准，分别绘制端部圆柱套筒的截面轮廓与长条形臂身的延展路径，通过拉伸、切除等基础特征命令生成主体毛坯结构，再对各衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，提升构件的结构强度与工艺合理性。渲染阶段选用哑光金属材质模拟铸钢件的表面质感，调整材质的粗糙度、反射率参数还原铸件表面细微的颗粒质感，搭配蓝紫渐变的纯色背景突出构件本身的结构形态，通过三点布光方案打亮构件的轮廓边缘与结构凹陷处，清晰呈现套筒内孔、臂身长槽的细节特征，避免结构阴影遮挡关键设计部位。结构设计上，端部的圆柱套筒用于配套对应直径的转轴或定位销轴，实现托架的铰接定位功能，臂身开设的长条形通槽用于适配不同安装位置的锁紧螺栓，可在一定范围内调整托架的固定位置，满足不同工位的定位调节需求，臂身与套筒的衔接处做加厚过渡处理，提升整体的抗扭、抗弯载荷能力，避免受力时出现衔接处断裂的问题。设计思路围绕工业场景下的定位支撑需求展开，整体结构简洁紧凑，无多余冗余设计，在满足结构强度要求的前提下尽可能控制构件整体重量，同时兼顾加工工艺性，所有特征均适配常规的铣削、钻削加工工序，无需特殊定制刀具即可完成生产加工，可广泛应用于自动化生产线、工装夹具、通用机械设备的定位支撑场景，为配套部件提供稳定的定位支撑与位置调节功能。
