机加工用V型夹紧定位块三维结构设计

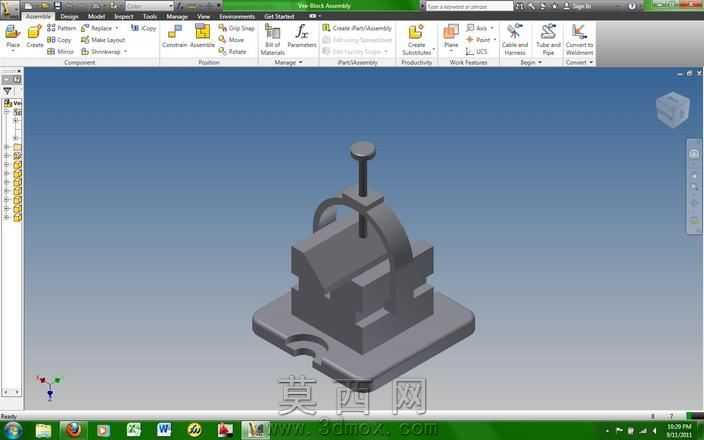

该Vee块三维模型采用Autodesk Inventor软件完成全参数化建模，整体结构围绕轴类零件装夹定位的核心功能展开设计，建模过程严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙做了合理预留。模型主体由底座、V型支撑座、拱形压架、调节螺杆、压紧旋钮五个核心部件组成，底座采用带定位缺口的方形平板结构，底部平整可适配机床工作台的T型槽安装需求，侧边缺口设计用于快速定位装夹位置，减少工装校准耗时。V型支撑座的夹角采用机加工工装通用的90度设计，支撑面做了加厚处理，可承受较大的装夹压紧力，避免长期使用出现形变影响定位精度。拱形压架跨接在V型座两侧，与调节螺杆形成螺旋压紧机构，通过旋转顶部的旋钮即可带动压架上下移动，实现对放置在V型槽内轴类工件的快速夹紧与松脱，螺杆与压架的连接部位做了限位结构设计，防止压架随螺杆同步旋转，保证压紧动作的稳定性。建模过程中对各部件的材质做了区分设置，底座与V型支撑座采用45号钢材质，表面做发黑防锈处理，调节螺杆与压架采用调质合金钢材质，提升耐磨性能与结构强度，渲染阶段对金属材质的粗糙度、反光度参数做了精细调整，还原真实工装的金属质感。整体设计兼顾了定位精度与操作便捷性，结构紧凑无冗余部件，各活动部件的运动路径无干涉，可直接用于机加工工装的设计参考，也可导入装配场景模拟轴类零件的装夹工序，验证工装与加工设备的适配性。
