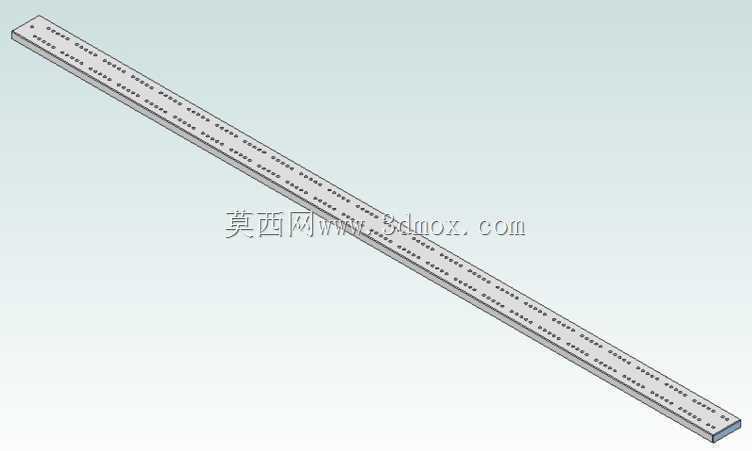

带等距定位孔的长条矩形杆件结构

　　这类带等距排布定位孔的长条矩形杆件，在工装夹具搭建、小型设备机架组装、实验室测试台架搭建场景中应用十分广泛，很多一线结构工程师在做非标设备搭建设计时，都会优先选用这类标准化孔位的长条杆件作为基础支撑构件，不需要额外在型材上二次划线打孔，能大幅缩短现场装配的调试周期。从结构设计逻辑来看，杆件本体采用等截面矩形截面，相比同截面积的圆杆，矩形截面的抗扭刚性更好，安装时平面贴合度更高，不需要额外做防转结构，直接通过侧面或端面的孔位锁付螺丝就能完成固定，相邻孔位采用等间距排布，孔距公差控制在常规工装装配允许的范围内，能兼容市面上通用的T型螺母、角码连接件，不需要单独定制配套的连接配件。设计这类杆件时，首先要确定的是杆件的总长度与安装边界，

　　两端预留的安装余量要匹配常用角码的安装尺寸，避免端部孔位距离端面过近导致锁付时螺丝开裂，孔位的排布要沿杆件长度方向的中心轴线对称分布，保证受力时杆件两侧的载荷均匀，不会因为孔位偏置导致长期受力后出现侧向弯曲变形。孔的直径选择要匹配常用的连接螺丝规格，孔边做微小的倒角处理，既可以去除机加工产生的毛刺，也能在安装螺丝时起到导向作用，避免螺丝斜向锁付导致螺纹滑牙。杆件的棱边做了小尺寸的倒钝处理，不会像锐边型材那样容易划伤装配人员的手套或皮肤，适合车间现场的装配作业环境。在实际使用场景中，这类杆件既可以作为水平方向的支撑横梁，搭载小型传感器、气动元件的安装座，也可以作为垂直方向的支撑立柱，搭配可调脚座实现不同高度的台架搭建，

　　等距孔位的设计让安装位置可以沿长度方向任意调整，不需要重新打孔就能适配不同尺寸的被安装部件，对于需要频繁调整工位布局的测试工装、小批量生产线的辅助架体来说，这类构件的复用率很高，单次设计加工完成后，可以在不同的项目中重复拆装使用，减少非标件的重复加工成本。从建模逻辑来看，这类杆件的建模优先采用草图拉伸生成基体，再通过线性阵列的方式生成所有定位孔，阵列的间距参数要和实际选用的型材孔位标准保持一致，建模时要注意孔的深度不要打穿杆件的壁厚，避免影响杆件的整体结构强度，端部的安装孔可以根据实际连接需求设置为沉头孔，让锁付后的螺丝头不突出杆件表面，避免和其他移动部件产生运动干涉。
