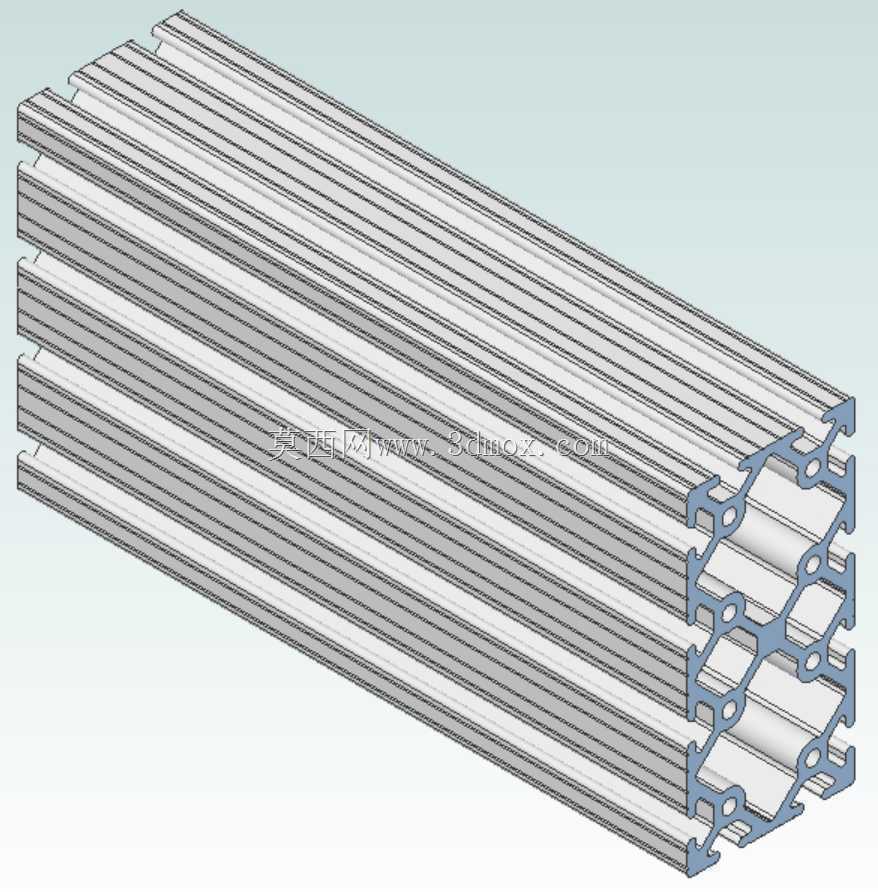

8020系列3英寸×6英寸挤压工业铝型材结构

　　这款挤压铝型材在非标自动化设备搭建、工业工作台组装、检测设备机架、生产线防护围栏搭建场景中应用十分广泛，3英寸×6英寸的截面规格属于大截面重载型铝型材，相比小规格型材具备更高的截面惯性矩，能承受更大的静载荷与动载荷，适合作为大型设备的主承重梁、长跨度机架的主体支撑结构使用。从截面结构来看，型材沿长度方向均匀分布多道T型槽结构，槽位尺寸符合工业铝型材通用装配标准，不需要额外在型材表面打孔攻丝，就能通过配套的T型螺栓、法兰螺母快速完成各类连接件、面板、脚轮、调节脚座的安装，装配过程无焊接工序，所有连接位置都可以灵活调整，后期设备改造、工位调整时能快速拆装重组，不会像焊接钢结构那样产生不可逆的结构改动，也不会出现焊接变形、

　　焊疤打磨的额外工序。设计这款型材的三维结构时，首先要保证截面的挤压成型可行性，壁厚要保持均匀，避免出现壁厚差过大导致挤压时出料变形、冷却后应力集中翘曲的问题，型材的内腔加强筋布局要兼顾结构强度与材料利用率，过密的加强筋会增加挤压模具的损耗，也会提升单米型材的重量，过疏的加强筋则无法满足重载场景下的抗弯、抗扭要求。这款型材的截面中心区域做了加强结构设计，能在长跨度安装时减少挠度变形，当型材作为水平承重梁使用时，两端固定的安装边界下，相同壁厚的型材相比同规格无中心加强的结构，承重能力提升明显，能满足大尺寸设备机架的跨度要求，不需要额外增加辅助支撑立柱，节省设备底部的安装空间。型材的外轮廓尺寸公差控制在挤压型材的通用精度范围内，

　　槽口的尺寸精度要满足配套紧固件的顺畅滑动，相邻槽位的位置度偏差不能影响角件、连接板的装配，端面的切割垂直度要保证多段型材拼接时的接缝平整，不会出现框架组装后整体尺寸超差、面板安装错位的问题。在实际选型使用时，要根据具体的载荷工况核算型材的挠度，当用于有振动的设备场景时，还要在型材的槽位内加装减震条，连接位置使用防松螺母避免长期振动后连接件松动，作为垂直立柱使用时，底部要搭配对应规格的重载脚杯或者脚轮，保证整个框架的支撑稳定性。
