黄铜装饰类双连杆隐藏式翻转铰链结构

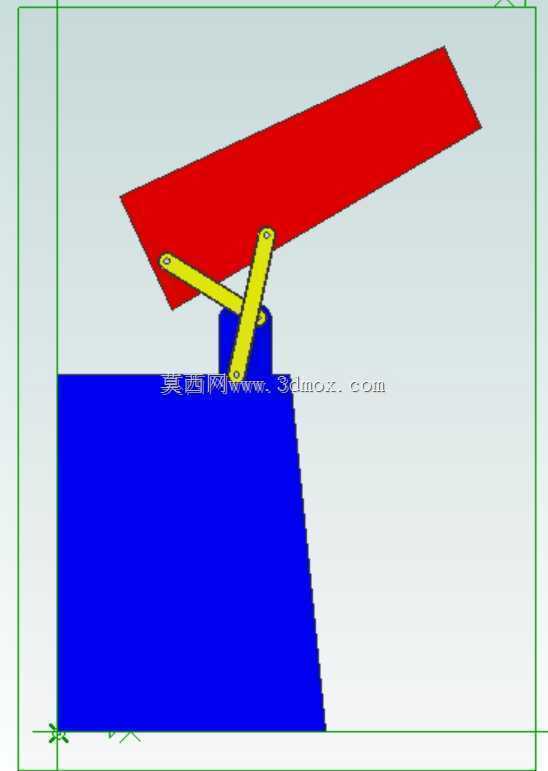

　　这类双连杆铰链结构目前在定制橱柜的上翻隐藏门场景中应用较多，区别于常规明装气压撑杆结构，这套机构在门板闭合时所有传动连杆可完全收纳于柜体与门板的预留间隙内，不会外露五金构件，适配追求极简外观的定制柜体需求。从结构功能来看，这套铰链通过两组不等长连杆的铰接配合，可实现门板绕固定铰接点做定轨迹翻转运动，开合过程中门板不会与柜体侧板、顶板发生运动干涉，开合行程末端可自然形成稳定的支撑限位，无需额外加装撑杆即可维持门板的开启状态，日常取放柜内物品时不会出现门板意外回落的问题。设计这套结构时，首先要确认安装边界：固定端需安装在柜体顶板的内侧预留位置，活动端与门板背面的预设安装位连接，需要提前核算柜体顶板的厚度、门板与柜体之间的预留安装间隙，

　　通常预留8-10mm的间隙即可容纳连杆的收纳空间，不会出现闭合时夹件的问题。连杆的铰接点位置需要反复校核运动轨迹，既要保证门板开启角度能达到85度以上，满足日常取物的操作空间需求，也要保证闭合时连杆完全收折，不会突出于门板或柜体的安装平面。如果采用黄铜材质加工这套构件，需要注意连杆铰接孔的配合公差，黄铜材质的自润滑性较好，铰接位置无需额外加装轴套即可实现顺畅开合，搭配同材质的螺丝螺栓装配后，外露的铰接端头可做抛光或做旧处理，和柜体的装饰风格形成统一，适配复古风、轻奢风的定制橱柜需求。实际建模过程中，需要先绘制运动轨迹草图，确认各段连杆的长度比例、铰接点的相对位置，通过运动仿真验证全行程无干涉后，再细化各零件的倒角、安装孔位细节，

　　安装孔位需匹配常用的橱柜板材安装尺寸，固定端的安装孔建议设计成长条可调孔，方便现场安装时微调位置，抵消柜体加工的尺寸误差。这套结构除了橱柜上翻门之外，也可适配小型收纳盒的上盖、嵌入式设备的检修盖板等场景，只要根据安装载体的重量调整连杆的厚度、铰接轴的直径即可，比如承载重量在5kg以内的门板，采用3mm厚的黄铜板材加工连杆即可满足强度需求，铰接轴采用M4的铜螺栓即可保证长期开合不会出现结构变形。
