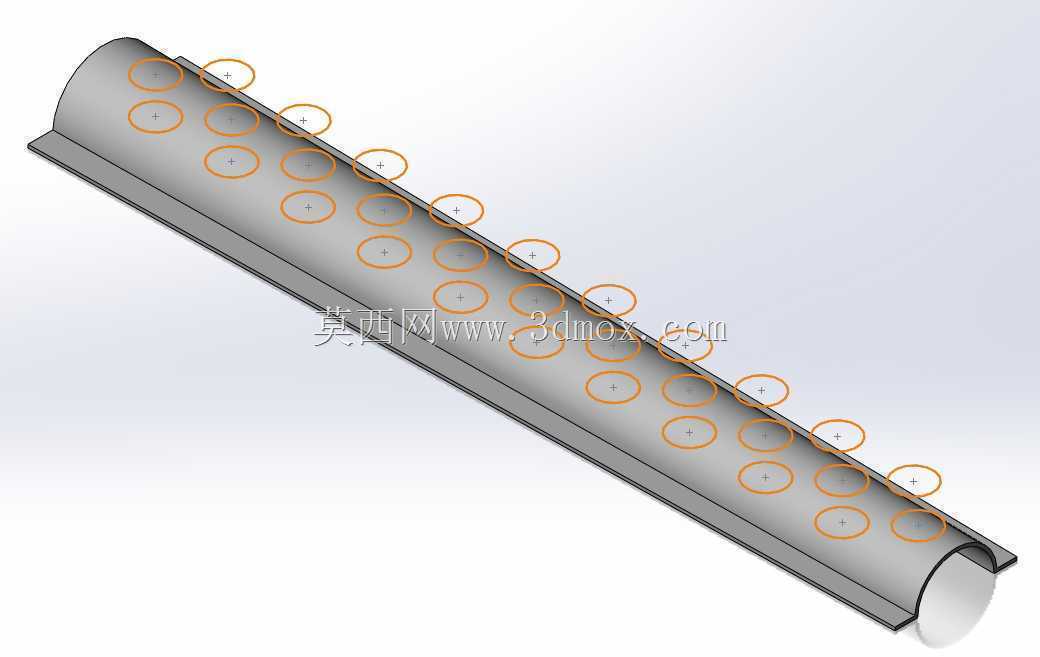

带阵列通风孔的半圆弧长条形护罩结构

　　这类带密集阵列通风孔的半圆弧长护罩，常应用在长条形输送线侧边防护、通风管道末端导流防护、设备外露长轴的安全防护场景中，核心作用是在阻隔人员肢体直接接触内部运动构件、高温构件的同时，保障气流可以顺畅通过结构表面，避免封闭护罩造成的局部积热、风阻过大问题。从结构形态来看，整体采用半圆弧槽型的钣金弯折构型，底部带有平直的安装翻边，翻边上预留的安装位可以直接通过螺栓固定在设备的安装基面或者型材框架上，不需要额外设计转接支架，适配多数工业设备的侧边安装空间。表面的通风孔采用斜向等距阵列排布，孔位的排布方向顺着护罩的长度方向逐排偏移，既保证了整体的通风开孔率，又不会因为孔位过于集中降低钣金结构的整体刚性，每一个孔位都做了同向的翻边处理，

　　翻边方向朝向护罩内侧，既可以消除开孔后的锐边毛刺，避免安装维护时划伤操作人员，也能在一定程度上引导气流走向，减少直吹带来的风噪。设计这类构件时，首先要确认安装基面的长度尺寸，护罩的圆弧内径要大于被防护构件的最大外轮廓尺寸，预留出足够的安全间隙，避免设备运行振动时护罩和内部构件发生剐蹭；底部翻边的宽度要匹配常用的螺栓安装尺寸，翻边处的弯折圆角要符合常规钣金加工的最小弯折半径要求，避免弯折处出现应力开裂。孔位阵列时要注意孔边到护罩侧边、到圆弧弯折处的最小距离，不能小于钣金材料厚度的1.5倍，防止冲压开孔时出现材料变形、边缘撕裂的问题。如果是用于有散热需求的设备防护场景，还可以根据实际通风量的要求调整开孔的直径和阵列间距，

　　在结构刚性满足防护要求的前提下尽可能提升开孔率；如果是用于安全防护场景，还要控制开孔的最大直径，避免人员手指可以穿过开孔接触到内部的危险构件。这类护罩的安装边界比较灵活，既可以单根独立使用覆盖短距离的防护区域，也可以多根首尾拼接覆盖长距离的管线、轴系防护区域，拼接处只需要在相邻护罩的翻边处预留对接安装孔即可，不需要额外设计拼接连接件，现场安装调整的容错空间比较大。建模过程中处理曲面阵列孔时，要注意孔的拉伸方向始终垂直于护罩的圆弧表面，保证翻边的高度一致，避免出现部分孔位翻边高度不足、锐边外露的问题，钣金展开时要提前扣除弯折处的材料延展量，保证加工后的成品尺寸和设计尺寸匹配。
