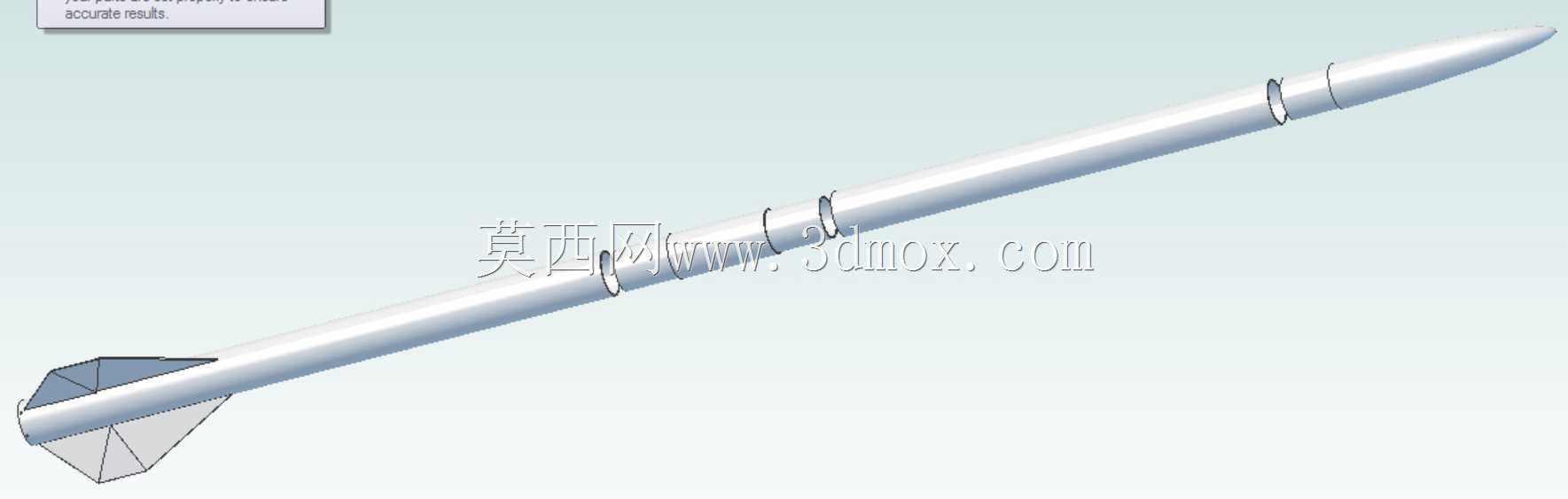

3.5英寸铝制箭体结构三维设计

　　这款铝制箭体结构主要面向小型探空试验、航模火箭研发场景使用，整体采用铝合金作为主体加工材质，适配3英寸规格的动力马达安装需求，箭体主体直径为3.5英寸，整体流线型尖头设计能够有效降低飞行过程中的空气阻力，尾部设置的固定式三角尾翼结构，可在飞行过程中提供稳定的气动导向力矩，避免箭体出现自旋偏移、飞行姿态失稳的问题。设计阶段优先考虑了加工落地的可行性，箭体分段式的环形对接结构，可通过常规车削加工完成各段筒体的成型，各段筒体的对接位置预留了均匀的配合间隙，既能够保证装配时的同轴度要求，也可避免温度变化带来的材料胀缩导致装配卡滞。目前的结构方案暂未集成电子设备舱的相关安装结构，后续可根据航电设备的实际尺寸，

　　在箭体中段预留的筒段空间内拓展安装支架，安装支架可通过铆接或者螺接的方式固定在筒体内壁，不会破坏箭体的外部气动外形。箭体上预设的散热片结构采用TIG焊接工艺与筒体连接，焊接完成后会对焊接位置进行圆角加工处理，既能够消除焊接应力集中的问题，也可以让散热片与筒体的过渡更加顺滑，减少飞行过程中的扰流。在实际装配过程中，需要注意动力段与箭体主体的连接同轴度，同轴度误差需要控制在0.1mm以内，避免动力输出方向与箭体轴线存在夹角导致飞行轨迹偏移。机身段的长度可根据实际搭载的载荷重量、动力冲量参数进行适应性调整，调整时需要同步匹配尾翼的安装位置，保证整体气动压心与重心的相对位置符合飞行稳定要求，通常需要让重心位于压心前方一个箭体直径左右的距离，

　　才能保证飞行过程中的姿态稳定。尾翼部分采用薄铝板切割成型，安装时需要保证四个尾翼的安装角度完全一致，角度偏差控制在0.5°以内，避免产生不对称的气动力矩导致箭体自旋。整个箭体的外表面在加工完成后可做阳极氧化处理，既能够提升铝合金表面的硬度与耐腐蚀性，也可以降低表面粗糙度，进一步减小空气摩擦阻力。
