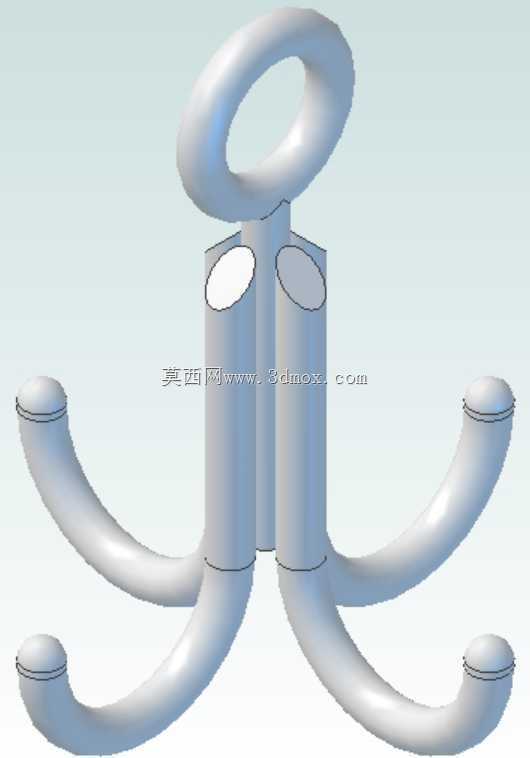

四爪焊接式起重吊具抓钩结构设计

　　这款四爪抓钩属于起重吊装作业场景下的专用承载构件，日常多用于轻型物料的多点位平衡吊装，在小型机加工车间物料周转、仓储库区零散件吊运、户外轻型设备安装移位等场景中适配性较强，相比单爪吊钩，四爪对称布局能更好分散吊点载荷，避免吊装过程中物料倾斜滑脱，尤其适配带环形挂点、框架类轻型工件的吊装作业。从结构设计逻辑来看，顶部采用整环式吊环结构，环体内径预留了适配常规卸扣、起重吊钩的穿装空间，环体截面做了圆弧过渡处理，避免应力集中在吊环与立柱衔接的焊缝位置，降低长期交变载荷下的疲劳断裂风险。中部采用双立柱并行支撑结构，两根立柱的上端分别与顶部吊环的下弧面贴合焊接，立柱的截面尺寸经过载荷核算，能匹配单爪额定载荷下的抗弯、抗剪强度要求，

　　立柱之间预留的间隙既可以减少整体用料重量，也能为焊接作业提供操作空间，保证立柱与吊环、立柱与钩体的焊缝能够全周焊透，避免出现虚焊、未焊透的缺陷。四个钩体采用对称分布设计，每根钩体从立柱侧面向外下方呈弧形延伸，钩端做了圆头钝化处理，既可以避免钩尖刮伤被吊工件表面，也能防止吊装过程中钩头挂扯作业人员衣物造成安全隐患；每个钩体的弧度经过反复调整，挂入工件吊点后能自然形成锁止角度，在无额外防脱卡扣的情况下，只要吊装过程保持吊索垂直受力，钩体就不会从吊点中脱出。安装边界方面，每个钩体与立柱的衔接位置都预留了焊接坡口，现场安装时可根据实际使用需求，将钩体两侧与立柱接触面满焊固定，焊后打磨焊缝余高至与构件表面齐平，避免应力集中；

　　整体构件的外形尺寸适配1吨以内的轻型吊装载荷，顶部吊环可直接挂接在手动葫芦、电动葫芦的吊钩上，也可通过卸扣连接钢丝绳吊索，四个钩点可单独挂装小型工件，也可配合吊索同时挂装尺寸较大的框架类工件，使用时需注意保证四个钩体的受力尽量均匀，避免单侧钩体长时过载出现变形。
