卧式承压储热蒸汽发生罐体结构设计

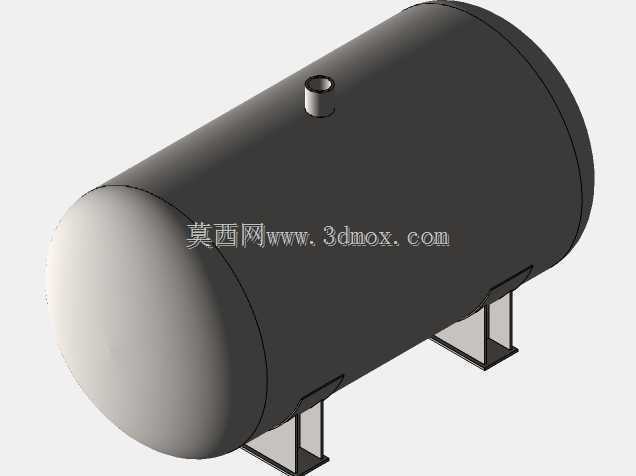

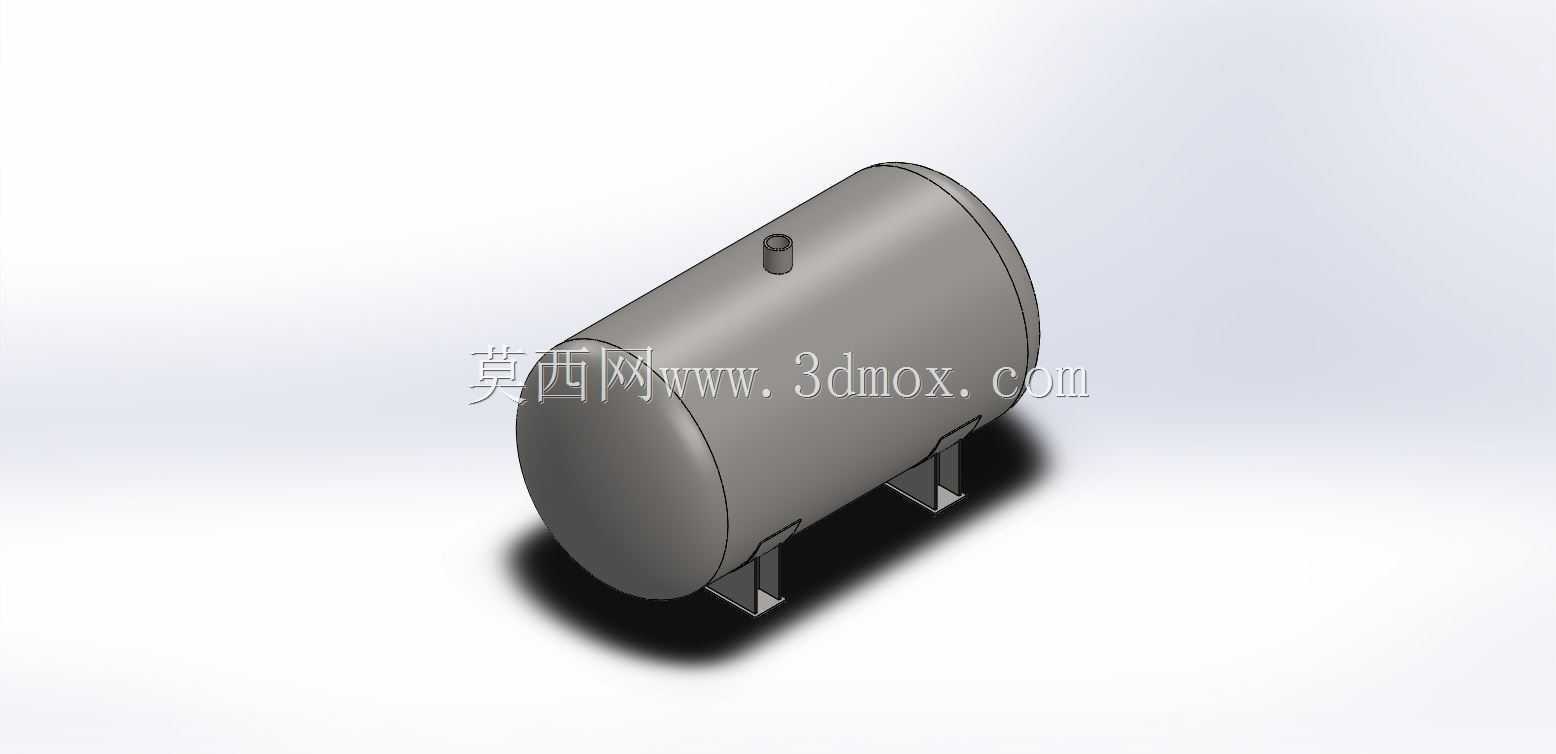

　　该卧式罐体结构主要面向小型生产场景的低压蒸汽供给与热水储热需求，常见于小型食品加工、服装熨烫、小型供暖配套等场景，作为整套供热系统的核心承压部件，承担介质储容、热量交换、蒸汽分离输出的核心功能。设计阶段首先明确了常压到低压运行的工况边界，罐体主体采用等径圆筒搭配两端标准椭圆封头的结构形式，这类结构在承压状态下应力分布均匀，相比平盖结构能大幅降低端盖处的应力集中系数，减少局部补强的额外材料投入。顶部设置的短管接口用于蒸汽输出或者安全阀、压力表的安装，接口位置避开了罐体内部的汽水冲击区域，避免运行过程中带水蒸汽直接冲蚀接口焊缝。底部的两个鞍式支座采用对称布置，支座的包角、垫板宽度都匹配常规卧式容器的安装规范，

　　安装时需要注意预留一端支座的滑动余量，抵消罐体受热升温后的轴向膨胀量，避免支座与基础连接部位产生额外的热应力。建模过程中先通过旋转特征生成罐体主体与封头结构，再对接口部位做抽壳与补强圈的结构处理，鞍座部分采用焊接结构建模，分别绘制立板、底板与加强筋后做组合焊接约束，还原实际加工的焊缝连接逻辑。从安装边界来看，该罐体的径向尺寸适配常规小型锅炉房的门洞宽度，鞍座的地脚螺栓孔间距匹配通用的混凝土基础预埋尺寸，现场安装时不需要额外做基础改造，整体重心高度控制在较低区间，运行过程中的抗倾覆稳定性满足小型设备的安装要求。罐体内部可根据实际使用需求加装汽水分离挡板或者换热管束，当前模型保留了内部的空腔结构，方便后续设计人员根据具体工况做内部构件的二次拓展，接口的法兰尺寸也匹配常用的低压管道标准，可直接对接现有供热管路，不需要额外做变径转接。
