全方位移动麦克纳姆轮结构设计

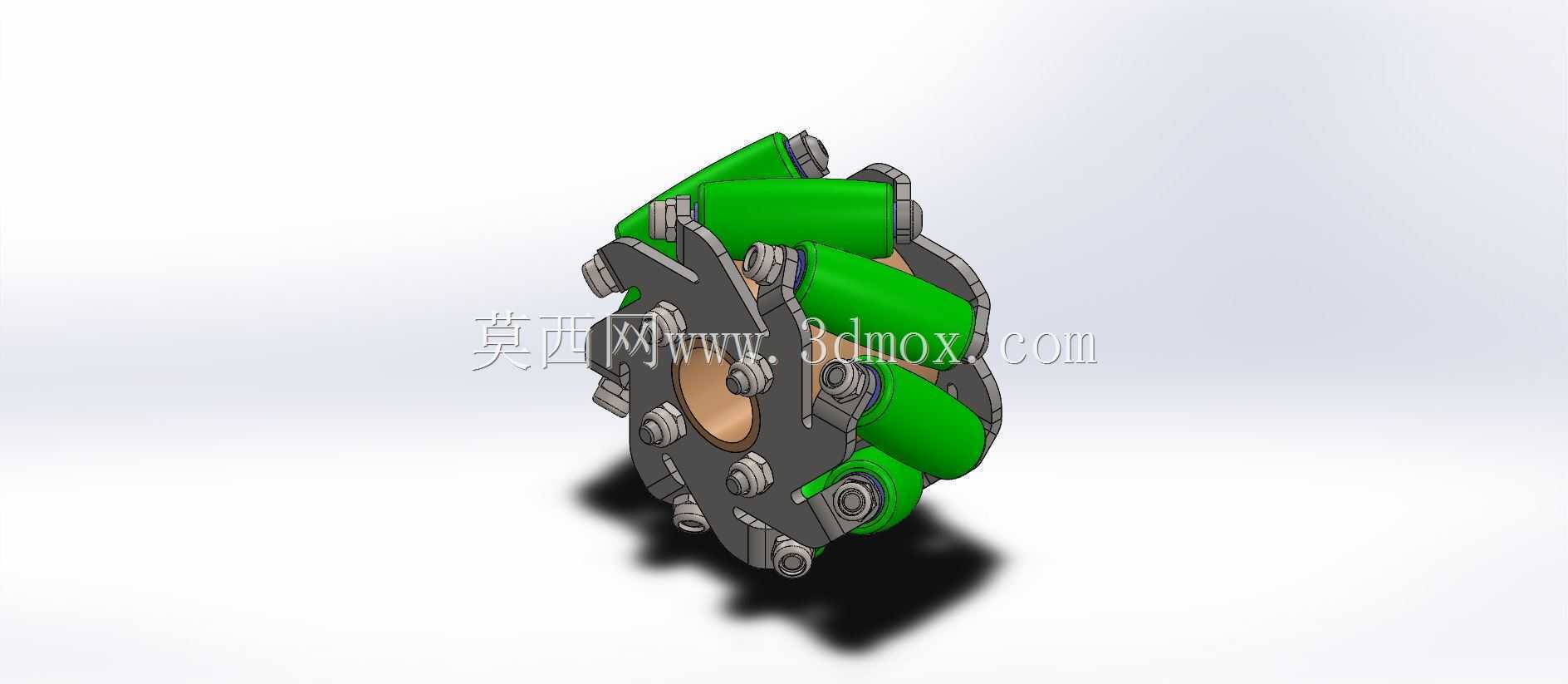

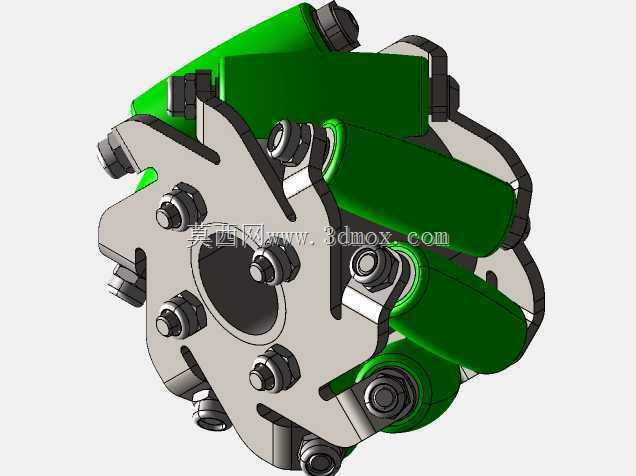

　　在智能仓储AGV、重载转运平台、狭小空间作业巡检设备、特种作业移动机器人的行走机构选型中，麦克纳姆轮是实现零转弯半径全向移动的核心部件，无需传统转向机构即可完成横向平移、斜向行进、原地自旋等复杂移动动作，适配作业通道狭窄、走位精度要求高的场景，比如电子车间物料转运、立体仓库货架接驳、航天舱内设备转运等对空间利用率要求严苛的工况。这款麦克纳姆轮的设计围绕辊子偏置布局展开，周向分布的鼓形辊子轴线与轮体主轴线呈固定夹角，轮体转动时，每个辊子接触地面产生的分速度可通过多轮差速控制合成任意方向的合速度，相比传统舵轮转向结构，省去了独立转向驱动单元，大幅降低行走机构的整体复杂度与控制延迟。设计过程中优先考虑安装边界的适配性，

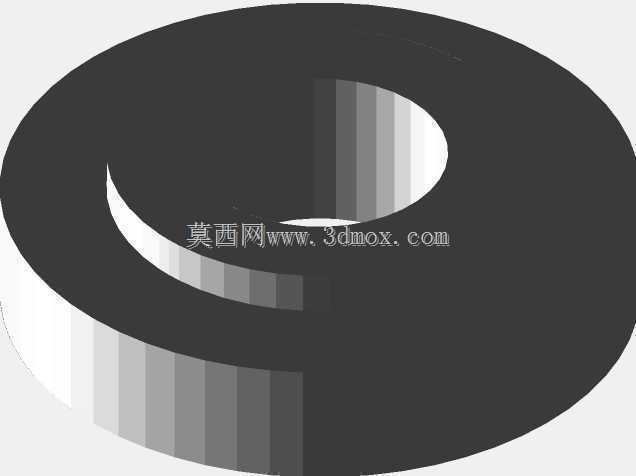

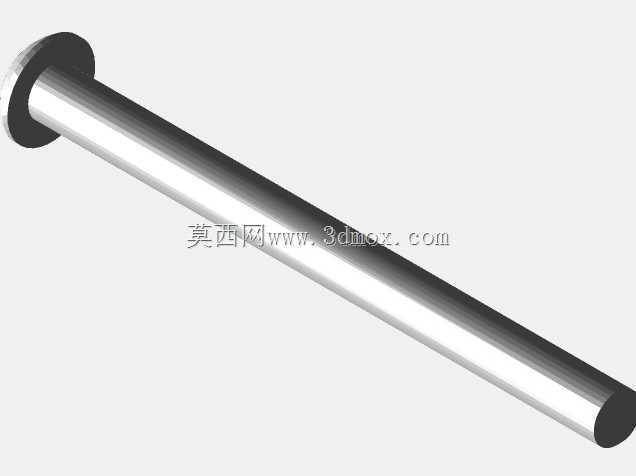

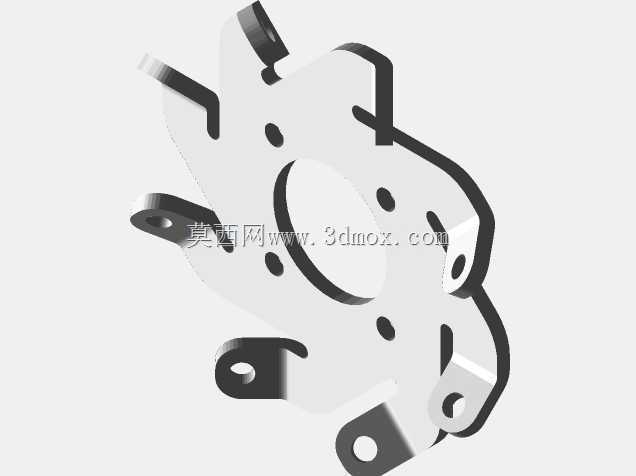

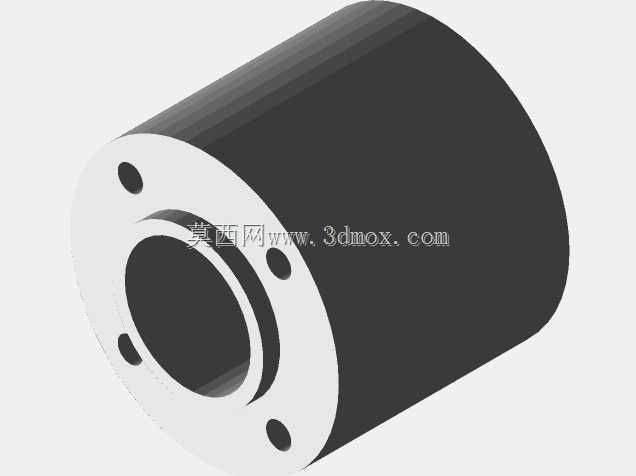

　　轮体中心预留标准安装轴孔，周边均布紧固件安装位，可直接适配常规行星减速电机输出轴，无需额外定制转接法兰，轮体外缘的辊子包络尺寸经过校核，确保轮组安装到设备底盘后，辊子摆动过程中不会与底盘框架、周边安装件产生运动干涉，辊子外层采用高摩擦系数的包覆材质，兼顾地面附着力与耐磨性能，适配环氧地坪、硬化水泥地面、平整钢板等常见工业作业地面。从结构细节来看，每个辊子通过独立销轴固定在轮辐支架上，销轴两端设置耐磨衬套，降低辊子自转过程中的磨损量，轮辐采用分体式装配结构，辊子磨损后可单独拆卸更换，无需整体报废轮组，降低后期运维成本。设计时对轮体受力做了针对性优化，轮辐的支撑筋走向匹配辊子传递的地面载荷路径，避免应力集中导致的轮辐变形，

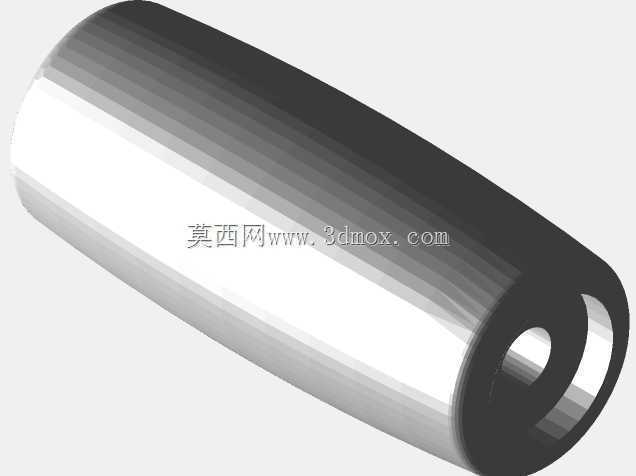

　　辊子的鼓形轮廓经过修形，确保轮体滚动过程中始终有辊子与地面保持连续接触，消除移动过程中的颠簸冲击，保障设备运行的平稳性，对于搭载精密检测仪器、易碎物料的移动设备而言，这种连续接触的设计能有效降低行进过程中的振动幅值，避免搭载设备受振动影响出现精度偏差或物料损坏。在多轮组配套使用时，通常采用四轮矩形布局，通过四个轮子的正反转差速组合，即可实现全方向移动，相比其他全向轮结构，麦克纳姆轮的承载能力更强，单轮可覆盖从轻载巡检机器人到重载转运平台的载荷区间，安装时只需保证四个轮组的安装平面度符合公差要求，辊子偏置方向按标准布局配置，即可实现稳定的全向移动功能，无需复杂的现场调试。
