小型水下航行潜艇结构三维数模

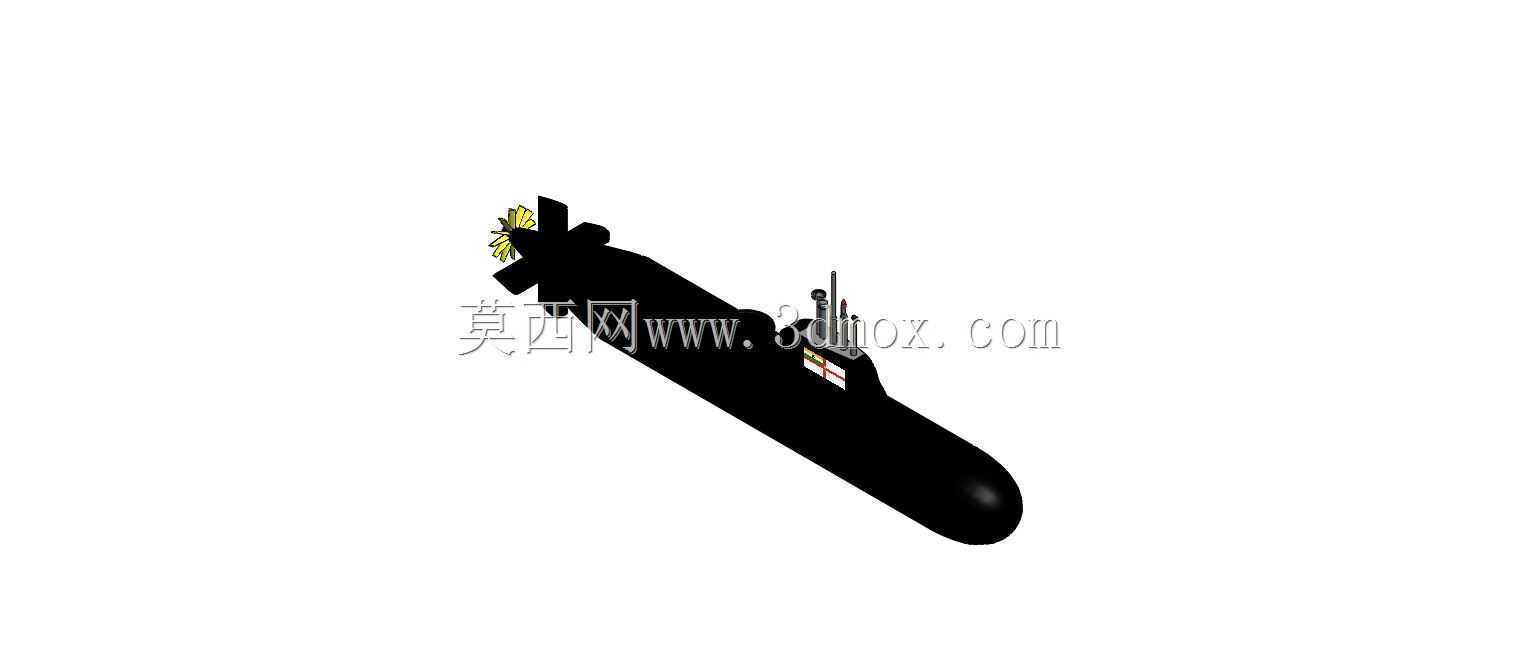

　　这款潜航器的三维数模完整还原了常规柴电动力小型潜艇的核心结构特征，整体采用拉长水滴型的回转体线型设计，艏部为圆润的椭球构型，能够在水下航行时有效降低迎流阻力，减少航行过程中的流体噪声，艉部逐步收窄为锥形过渡段，匹配十字形艉舵与多叶螺旋桨的推进布局，可在水下完成定深航行、转向、上浮下潜等多姿态操控动作。从实际应用场景来看，这类小型潜航结构既可以作为近海海域水文探测、水下管线巡检的载具平台基础构型，也能作为院校船舶工程专业开展流体力学仿真、结构力学分析的教学建模参考，帮助从业者理解水下装备的布局逻辑。

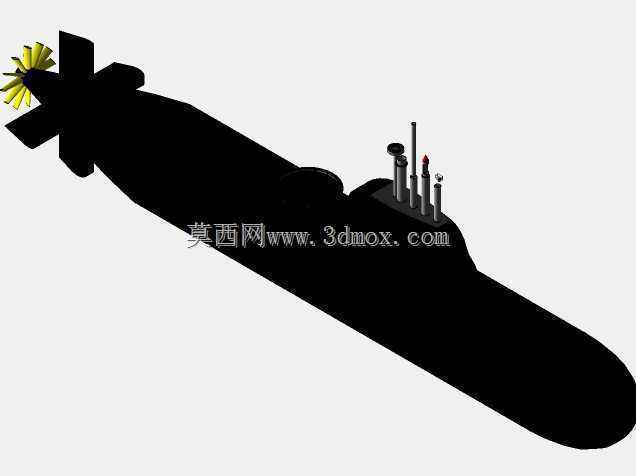

　　模型的结构设计完全遵循水下耐压装备的工程逻辑，主体耐压壳体采用等直径回转段加前后椭球封头的构型，能够在设定潜深下均匀承受外部水压，避免局部应力集中导致的结构形变；指挥围壳设置在艇体中前部位置，集成了潜望镜、通信天线、通气管路的安装接口，围壳与主艇体的连接位置做了圆弧过渡处理，可降低围壳根部的马蹄涡产生概率，优化水下流场特性。艉部的十字形舵面分别对应水平与垂直方向的姿态控制，舵面与舵机的连接位置预留了标准安装边界，螺旋桨采用大侧斜多叶构型，能够在运转时打散叶梢涡，降低推进噪声，桨轴与艇体尾部的密封结构位置也做了细节还原，可直观看到轴系穿出耐压壳体的密封段布局。

　　从安装边界与尺寸逻辑来看，艇体内部沿轴向划分了艏部设备舱、指挥控制舱、动力能源舱、艉部推进舱四个主要舱段，各舱段之间的舱壁预留了管路、电缆的穿舱接口，耐压壳体上的流水孔、通气槽细节也做了对应呈现，能够真实还原潜艇下潜、上浮过程中压载水舱的注排水流道逻辑。建模过程中严格遵循水下装备的设计规范，所有外表面的突出部件都做了整流处理，没有突兀的直角结构，避免额外的流阻与噪声源，对于刚接触船舶三维建模的设计人员来说，能够通过这个数模快速掌握水下航行装备的线型设计要点、结构布局逻辑，理解耐压结构与非耐压结构的区分边界，以及推进系统、操控系统在艇体上的布置原则，在后续开展同类型潜航器设计、仿真工作时，能够快速把握核心设计要点，规避线型不合理、结构应力集中、安装边界冲突等常见的设计问题。
