汽车通风打孔盘式制动盘结构设计

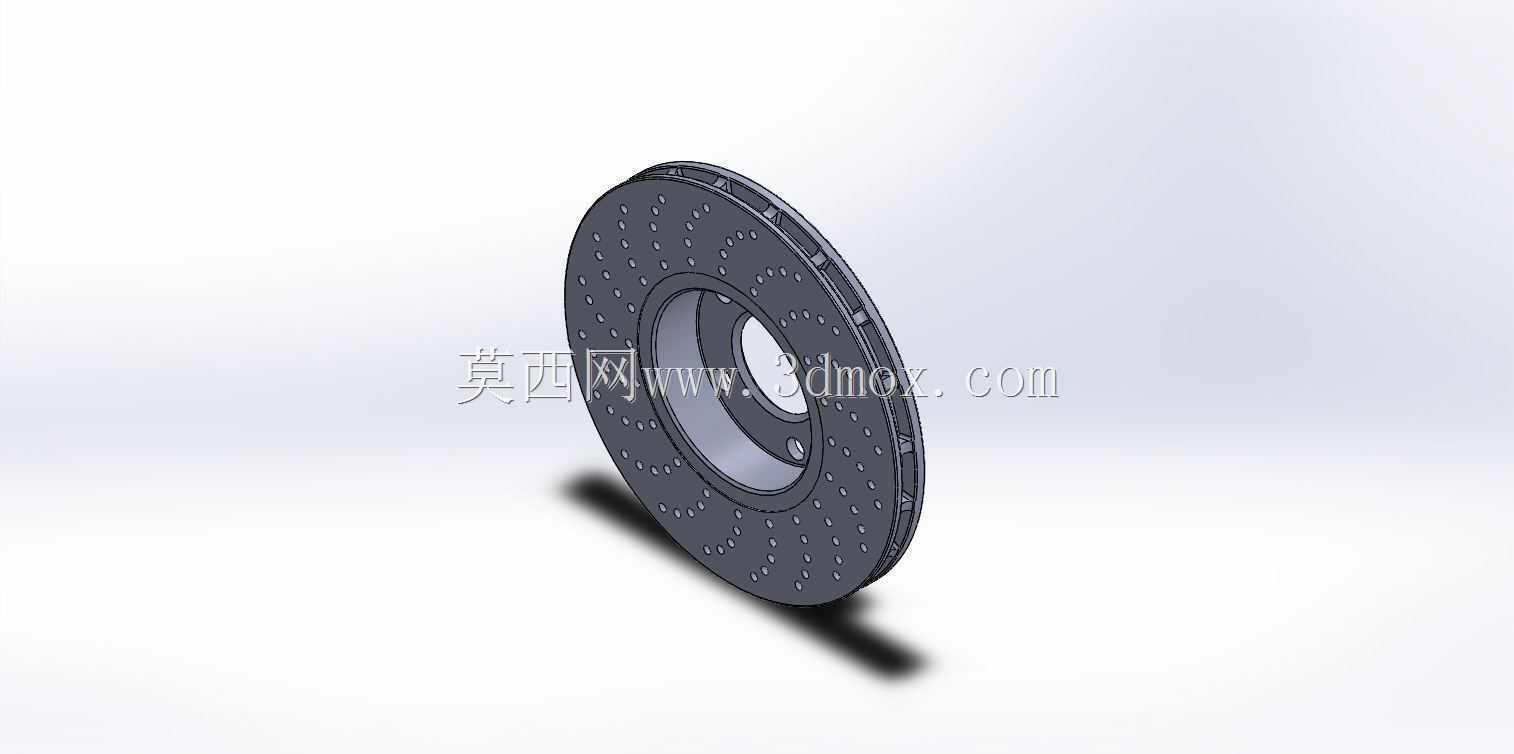

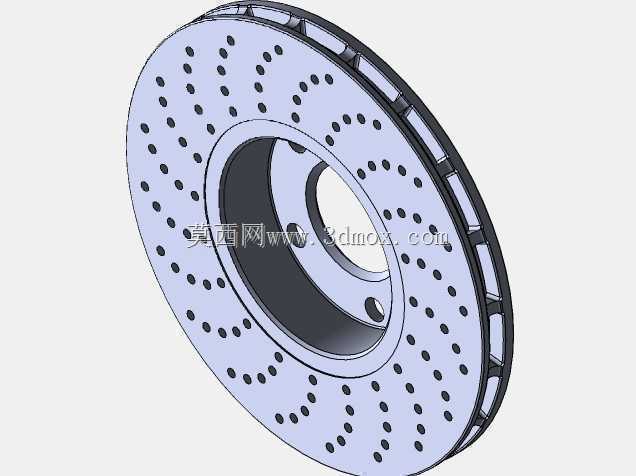

　　在乘用车与轻型商用车的底盘制动系统中，盘式制动部件早已替代传统鼓式结构成为前轮制动的标准配置，部分高性能车型甚至会实现四轮全盘式配置，核心原因在于其散热效率高、制动热衰退抗性强、涉水后制动恢复速度快的特性，能更好匹配高车速下的制动安全需求。这款制动盘采用典型的通风式双层结构设计，两层摩擦盘面之间设置有径向分布的通风导流筋，车辆行驶过程中，轮辋带动制动盘旋转时，通风筋会像离心风扇一样将盘芯内部的热空气甩出，同时引导外界冷空气从盘体内径侧进入流道，持续带走摩擦产生的热量，避免长时间连续制动后盘面温度过高导致摩擦系数下降。盘面均匀分布的轴向打孔设计，一方面可以在制动摩擦过程中排出摩擦片与盘面之间的空气，避免形成气膜降低摩擦贴合度，

　　另一方面也能在雨天行驶时快速破除盘面水膜，缩短涉水后的制动恢复距离，同时打孔结构也能进一步增加散热面积，降低制动盘的热容量负荷。从安装边界来看，制动盘中心设置有与轮毂轴头配合的定位止口，止口周边分布的螺栓过孔用于将制动盘紧固在轮毂轴承座上，安装时需要保证制动盘端面跳动量控制在合理公差范围内，避免制动时出现踏板抖动、方向盘震颤的问题。制动盘的外径尺寸直接决定了制动摩擦的有效半径，在相同轮缸夹紧力下，更大的有效半径能提供更高的制动扭矩，因此设计时需要匹配车型的整备质量、最高车速等参数，在轮辋安装空间允许的范围内选择合理的盘径，同时还要预留制动片磨损后的行程空间，避免制动盘边缘与制动钳壳体发生运动干涉。

　　摩擦盘面的厚度设计需要兼顾结构强度与散热需求，通风道的筋条形状、数量也会直接影响散热效率与结构刚性，筋条数量过少会导致盘面刚性不足，制动时容易产生形变抖动，筋条数量过多则会增加风阻与重量，反而不利于簧下质量的降低。这类打孔通风盘的摩擦面在使用过程中会与制动片形成稳定的摩擦副，设计时需要保证盘面的平面度、粗糙度满足制动要求，同时材料多采用灰铸铁材质，兼顾耐磨性、导热性与成本控制，部分高性能版本会采用碳陶复合材料，但民用车型绝大多数仍以铸铁材质为主。
