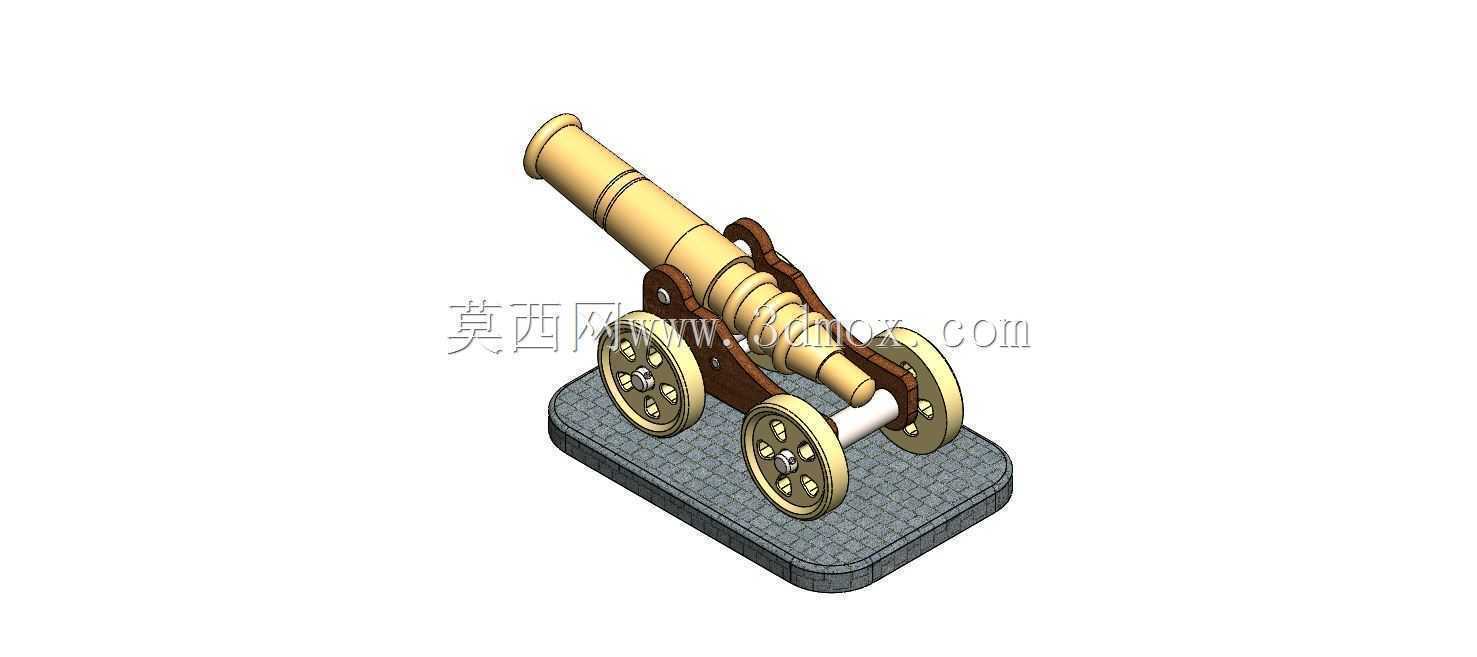

复古轮式仿古玩具礼炮结构设计

　　这款仿古轮式玩具炮的结构设计，最初的应用场景锚定在文创摆件、青少年机械结构科普教具以及桌面装饰藏品领域，区别于真实军工火炮的功能逻辑，它的核心用途是通过可动结构还原古炮的操作逻辑，让使用者直观理解早期身管武器的架体支撑、俯仰调节、轮式移动的基础机械原理，同时兼顾静态展示的复古质感。从功能特性来看，炮身主体采用分段式筒身结构，模拟古炮的铸炮加强筋纹理，炮身与木质质感的炮架通过铰接轴连接，可实现小角度的俯仰调节，还原古炮调整射角的操作逻辑；两侧的轮组采用多辐条结构，轮轴与架体采用间隙配合，可顺畅转动，模拟火炮拖行移动的状态；底部设置带防滑纹理的承托底座，既可以避免轮组随意滑动，也能提升摆放时的整体稳定性，防止倾倒。设计思路上，

　　首先还原19世纪前膛滑膛炮的经典外形比例，没有做夸张的卡通化变形，筒身的加强箍位置、炮架的斜撑结构、轮组的辐条数量都参考了现存古炮文物的结构比例，同时针对玩具/摆件的使用场景做了结构简化：去掉了真实火炮的复杂击发机构、炮尾调节机构，将铰接结构做了隐藏式处理，避免外露的轴销破坏整体复古质感；所有棱边都做了R1以上的圆角处理，避免尖锐边角造成划伤，适配日常把玩、展示的使用需求。外形尺寸与安装边界方面，整体长宽高比例控制在3:1.2:1.8的区间，炮身长度占整体长度的70%，轮组直径为炮身最大外径的1.2倍，底座的长宽比与轮组外侧间距匹配，预留了2mm的轮组转动间隙，确保轮组转动时不会与底座、炮架发生干涉；

　　炮身俯仰角度范围控制在-5°到20°之间，铰接位置设置了适度的阻尼，调整角度后可以保持姿态固定，不需要额外的锁止结构；所有配合面的公差都按照民用塑料/金属3D打印的工艺精度设置，单边间隙控制在0.15-0.2mm，既可以保证组装顺畅，也不会出现松垮晃动的问题。结构拆分上，将炮身、炮架侧板、轮组、轮轴、底座拆分为独立零件，既方便不同材质的表面处理，比如炮身做黄铜质感涂装、炮架做胡桃木纹理处理、轮组做旧金属质感，也降低了建模和后续加工的难度，对于刚接触三维建模的机械爱好者来说，可以通过拆分的零件理解装配约束、配合公差、运动仿真的基础逻辑，在建模过程中练习旋转、拉伸、阵列、装配体配合等基础操作，掌握从实物比例还原到结构可动性设计的完整流程。
