手摇式木质轨道滚珠传动玩具结构

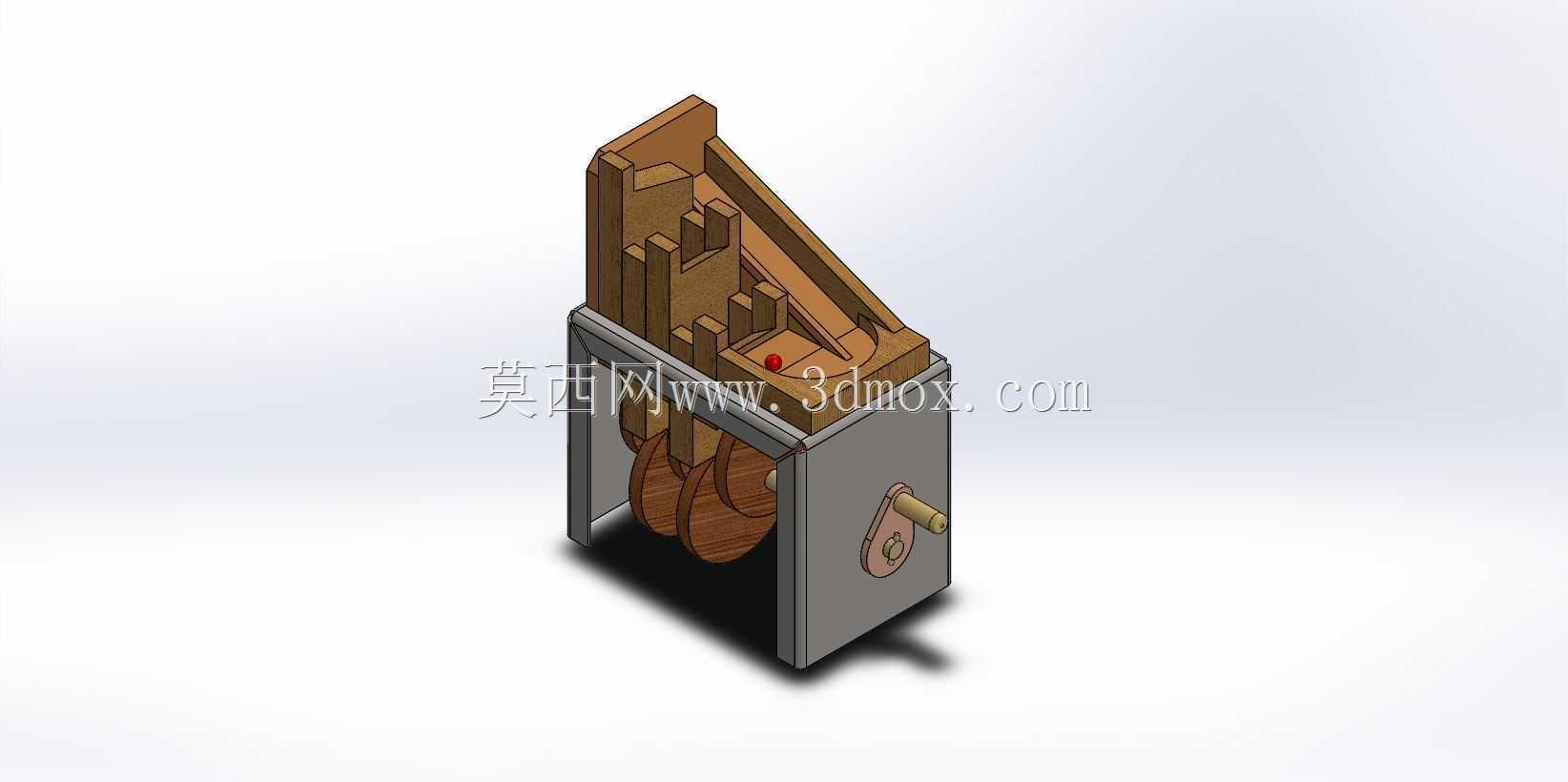

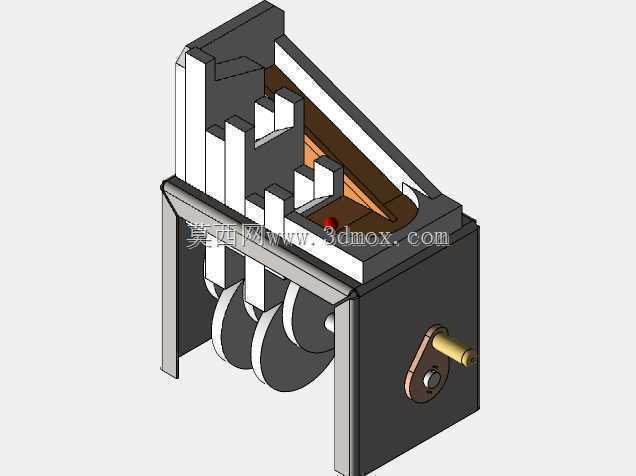

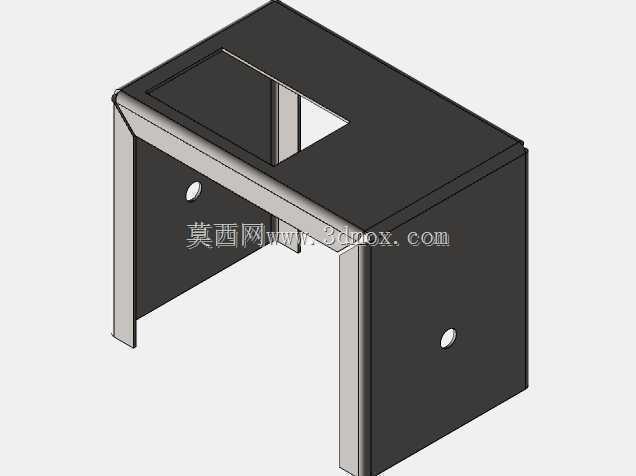

　　这款手摇驱动的木质滚珠玩具，核心依托纯机械传动逻辑实现滚珠循环升降与轨道滑行，整体采用框架式立式布局，外部金属支架承担主体承重，内部木质轨道组件与底部轮式提升结构形成完整的运动闭环。从实际应用场景来看，这类结构既可以作为青少年机械原理科普的具象演示载体，也能作为手工木质拼装玩具的结构参考，帮助爱好者理解曲柄传动、重力导向、轮式提升的基础机械逻辑，无需额外电控元件即可完成连续的循环动作，直观展示机械能传递与重力做功的实际效果。设计过程中优先考虑了运动干涉的规避，手摇曲柄的转动半径经过反复校核，确保操作时不会与外部框架、侧边壳体产生剐蹭，底部的轮式提升轮齿槽尺寸与常用标准钢珠直径匹配，能够在转动过程中稳定卡入滚珠，

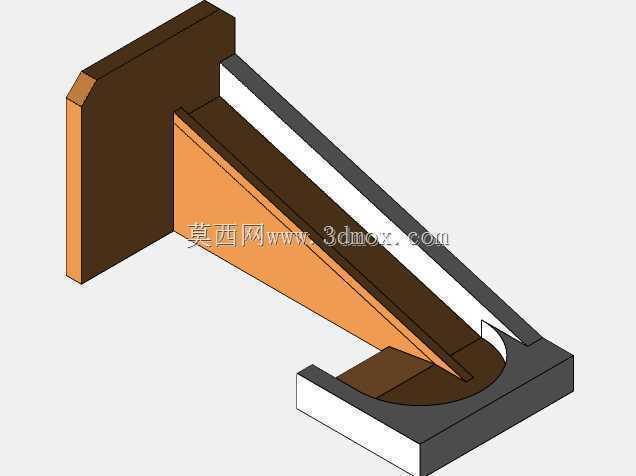

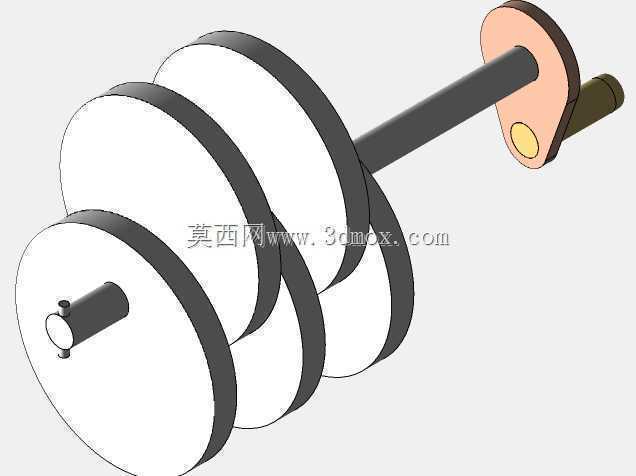

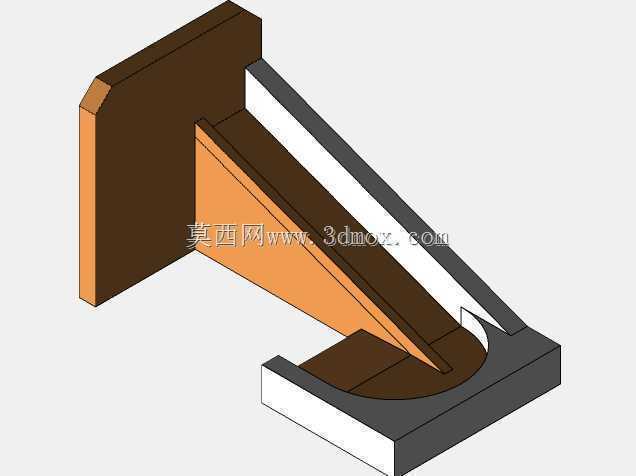

　　将低位滚落的滚珠抬升至轨道最高处，避免出现卡珠、掉珠的问题。轨道部分采用分段式倾斜设计，每一段的倾斜角度经过测算，既保证滚珠能够依靠重力顺畅滑行，又不会因坡度过大导致滚珠速度过快冲出轨道，轨道侧边的挡边高度统一设置为滚珠直径的三分之一，既起到导向限位作用，又不会遮挡滚珠的运动过程，方便观察整个传动流程。外形尺寸上整体控制在单手握持可操作的范围内，安装边界无需额外固定结构，放置在水平桌面即可稳定运行，底部金属框架的支脚做了加宽处理，手摇操作时的倾覆力矩被支脚的支撑跨度抵消，不会出现侧翻问题。结构上所有木质构件的拼接位置都预留了合理的装配公差，既保证拼装时的顺畅度，又不会因间隙过大导致结构松动，手摇曲柄与内部提升轮的连接采用轴销固定，

　　传动过程中无虚位，转动手感均匀顺滑，没有卡顿或死点位置。轨道末端的落料口与提升轮的入料位置精准对齐，滚珠从轨道末端滚落时能够准确落入提升轮的齿槽内，无需额外导向结构即可完成循环衔接，整个运动流程完全依靠机械结构配合实现，没有冗余的辅助零件，整体结构简洁可靠，能够长时间连续运行无故障。
