三叶螺旋桨式风叶结构三维设计

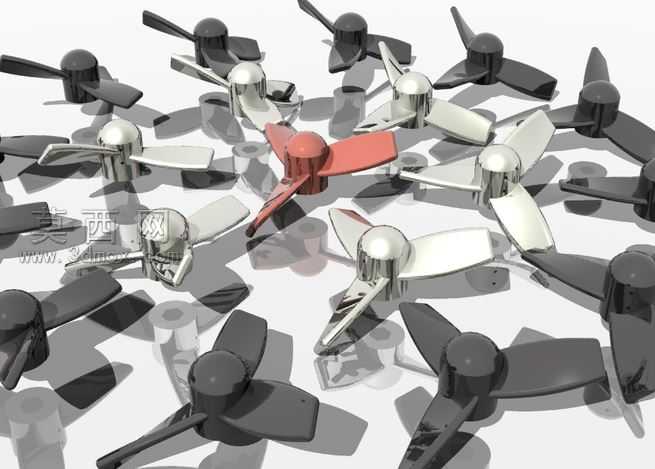

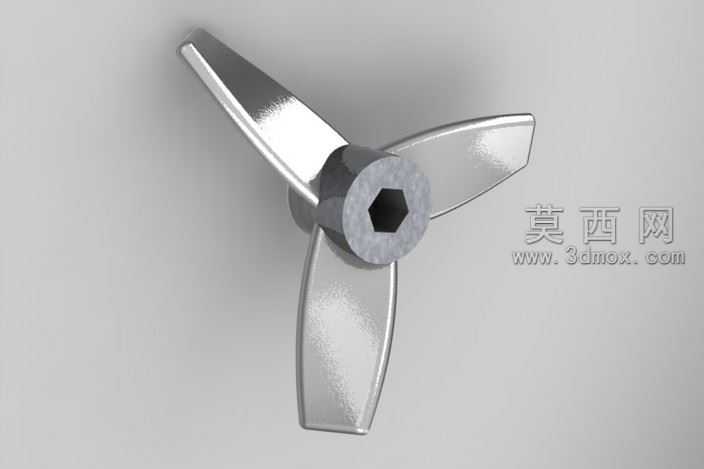

本作品为三叶式螺旋桨风叶三维建模作品，建模过程依托三维参数化设计思路完成，首先确定整体设计基准：以中心轮毂的轴线作为全局旋转基准轴，先绘制轮毂的回转截面草图，通过回转特征生成中心轮毂基体，轮毂部分做了圆滑过渡的柱面设计，既保证与传动轴的装配适配性，也避免叶片与轮毂衔接处出现应力集中的锐角结构。叶片部分的建模采用曲面放样结合实体加厚的流程完成，首先根据流体动力特性绘制三个叶片的翼型截面轮廓，三个叶片沿轮毂周向呈120度均匀分布，保证旋转过程中的动平衡性能；每个叶片从根部到梢部做了渐进式的扭角变化与厚度递减设计，根部厚度更大以保证结构强度，梢部厚度收窄优化流体通过效率，叶片边缘做了小圆角钝化处理，既减少流体扰动产生的紊流，也避免尖锐边缘带来的加工与使用安全隐患。建模过程中对叶片与轮毂的衔接位置做了G2连续的圆角过渡处理，保证曲面衔接顺滑无突兀折角，整体模型完成后进行了实体干涉检查，确认三个叶片旋转过程中无自身结构干涉，同时对整体质量属性进行测算，调整三个叶片的质量分布偏差控制在极小范围内，保障旋转运行时的稳定性。材质设定上，整体模型赋予哑光硬质工程塑料材质，模拟常用风叶的注塑材质质感，渲染阶段采用柔和的均匀布光，清晰展现叶片的曲面弧度、扭角变化以及各部分的结构衔接细节，可用于流体动力仿真模拟、小型动力部件结构展示、风动类产品的前期设计验证等场景，模型结构完整，特征参数清晰，可根据实际使用需求调整叶片长度、扭角、轮毂直径等参数，适配不同的动力与工况需求。
