小型多晶太阳能供电板结构设计

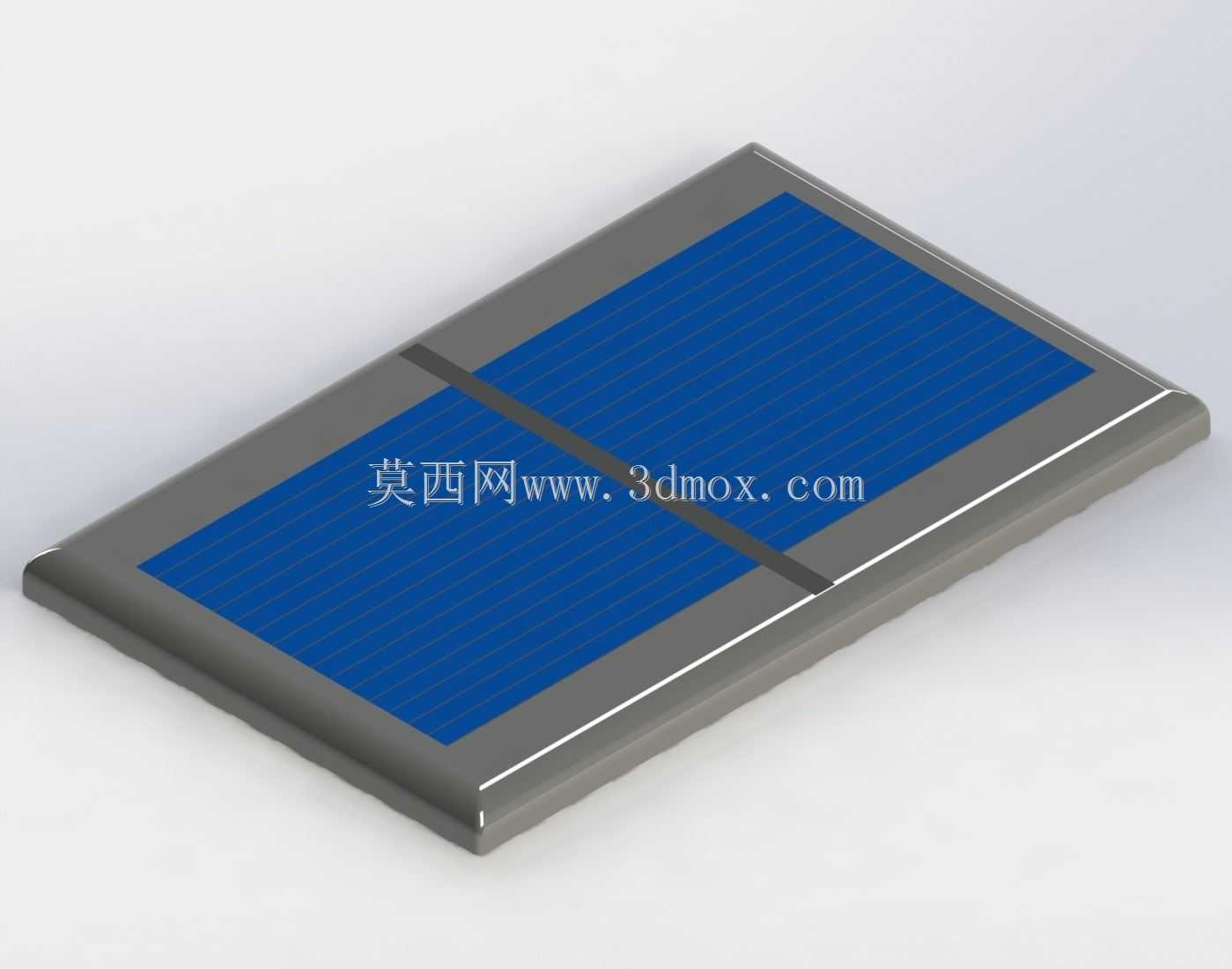

　　做小型离网光伏供电项目选型时，这类小尺寸多晶太阳能板是低功耗传感节点、户外小型储能装置的常用取电部件，建模时首先要卡准实际安装边界，避免后续结构装配出现干涉。这款供电板的外形长宽控制在59mm×37mm，整体厚度仅3mm，属于超薄贴片式的光伏取电单元，边缘做了微倒角封边处理，既可以直接贴合在小型设备外壳表面安装，也能嵌入预留的浅槽位做内嵌式装配，不会额外占用设备内部的结构空间。

　　从实际使用场景来看，这类小板子不会用于大功率并网发电，大多搭配小型储能单元给低功耗户外设备供电，比如野外环境监测的温湿度节点、户外小型警示标识、便携微型电子设备的补能模块。日常光照充足的工况下，单块板的开路电压在0.6V左右，短路输出电流能到400毫安级别，实际选型时如果需要更高的充电电压，可以将多块板做串联排布，比如5块串联后就能得到接近3V的输出电压，刚好匹配常见的小型超级电容充电需求，不过设计配套电路时一定要加过压防护和防反灌回路，避免光照不足时储能元件反向放电损坏光伏板，也防止过压击穿储能电容。

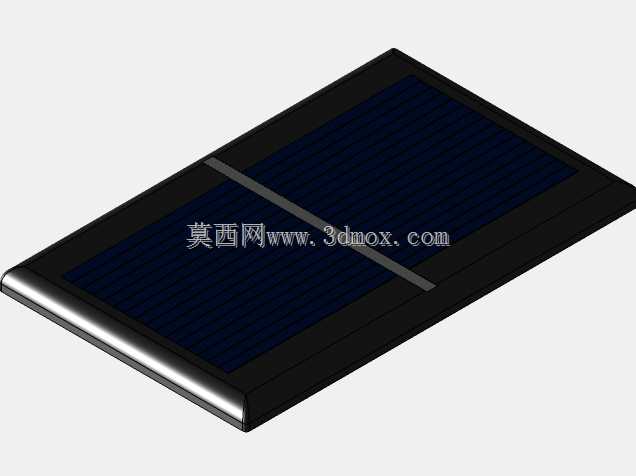

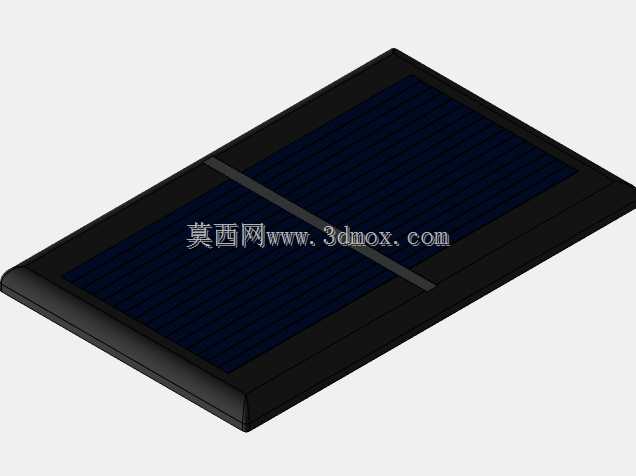

　　建模过程中要还原板体的分层结构，表层是压合的高透钢化玻璃保护层，中间是多晶硅电池片的栅线排布，两块电池片之间的汇流条位置要准确还原，底层是环氧树脂封装的背板，边缘的封边层要做均匀厚度处理，不能出现厚薄不均的情况，否则会影响后续装配时的贴合平整度。做结构预留时，要注意这类板子本身没有预留固定孔位，安装时大多采用背胶贴合或者压条固定的方式，所以周边要预留至少1mm的压接空间，不要在板体正上方布置遮挡结构，避免影响受光效率。另外要考虑户外使用的温变影响，建模时装配间隙要留足热胀冷缩的余量，避免高低温循环后板体出现翘曲变形，导致封装开裂进水。

　　实际做配套结构设计时，还要注意板体的受光角度，如果是固定安装的场景，要结合使用地区的纬度调整安装倾角，让板面尽可能垂直于正午阳光的入射方向，提升日常的发电效率；如果是便携设备上的应用，要考虑板体的抗磕碰性能，周边可以加一圈微凸的防护边，避免板体边角直接受撞击碎裂。
