夹紧式刚性联轴器传动连接件结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:534571
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构
  • 夹紧式刚性联轴器传动连接件结构

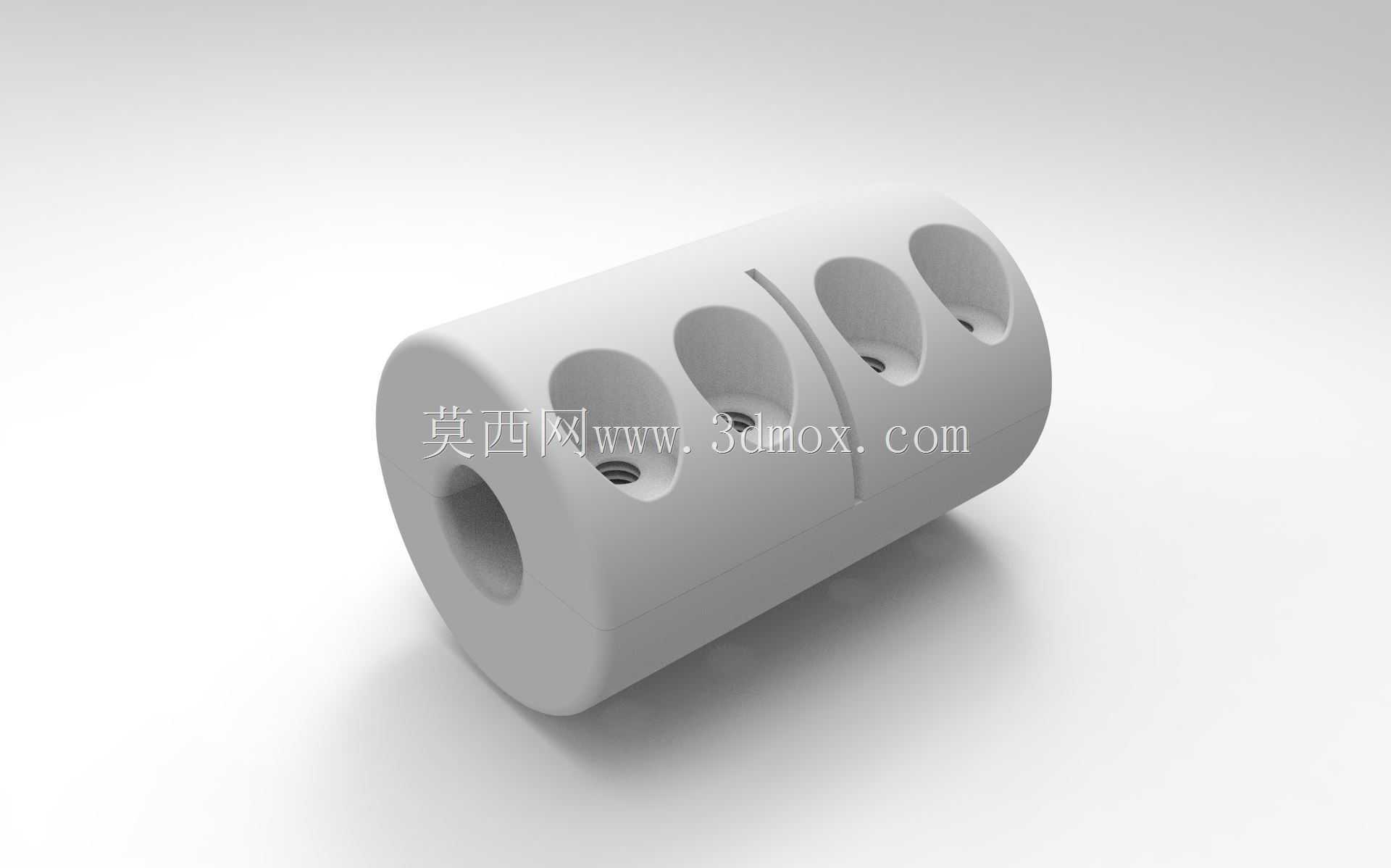

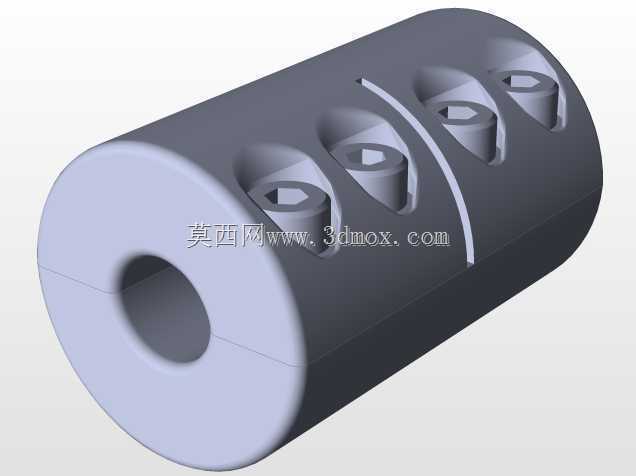

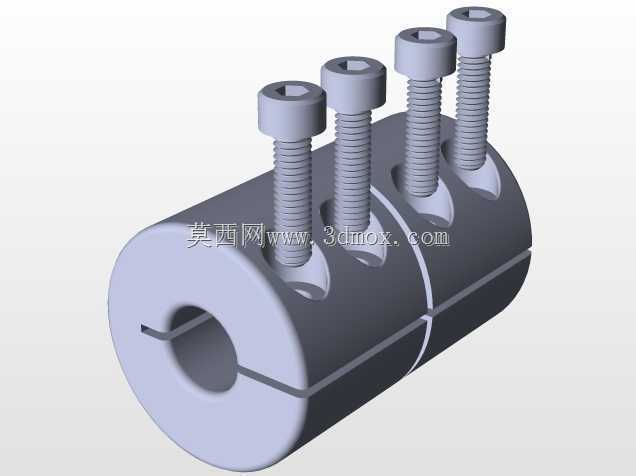

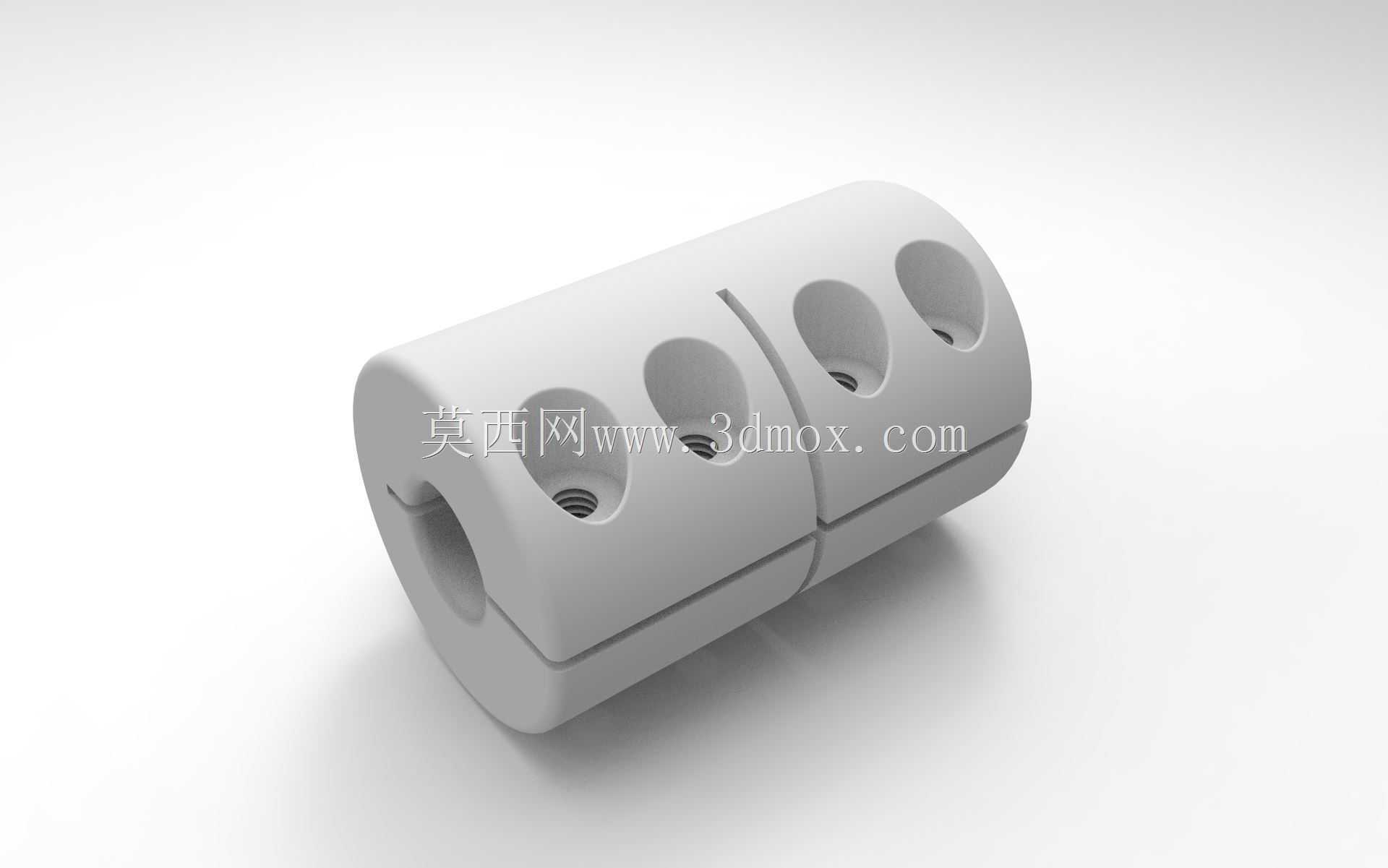

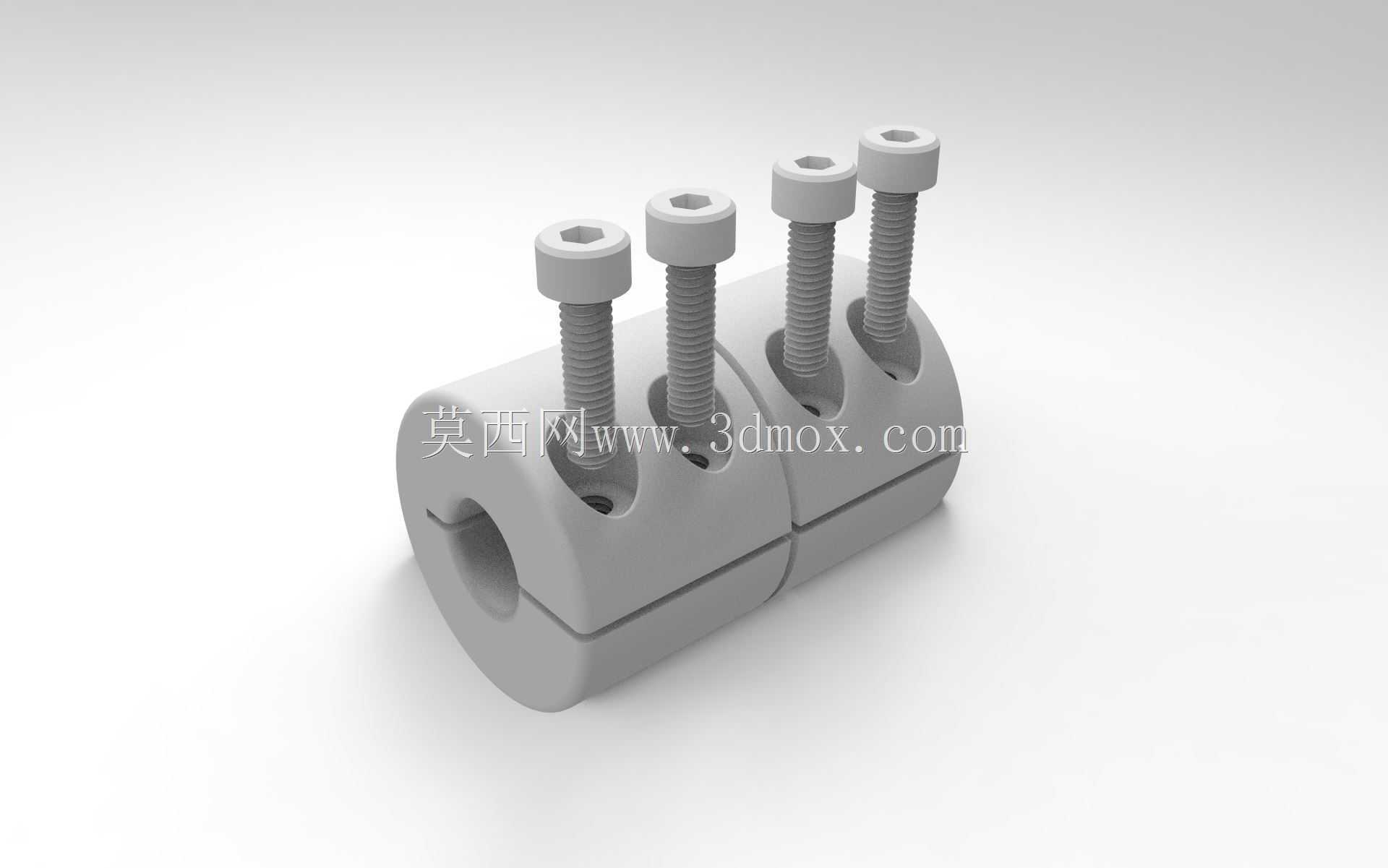

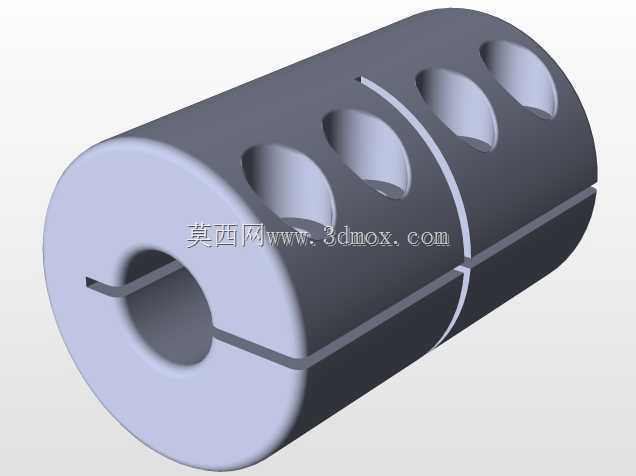

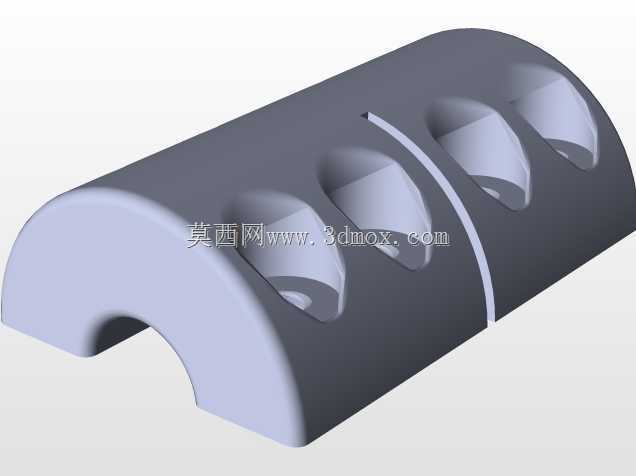

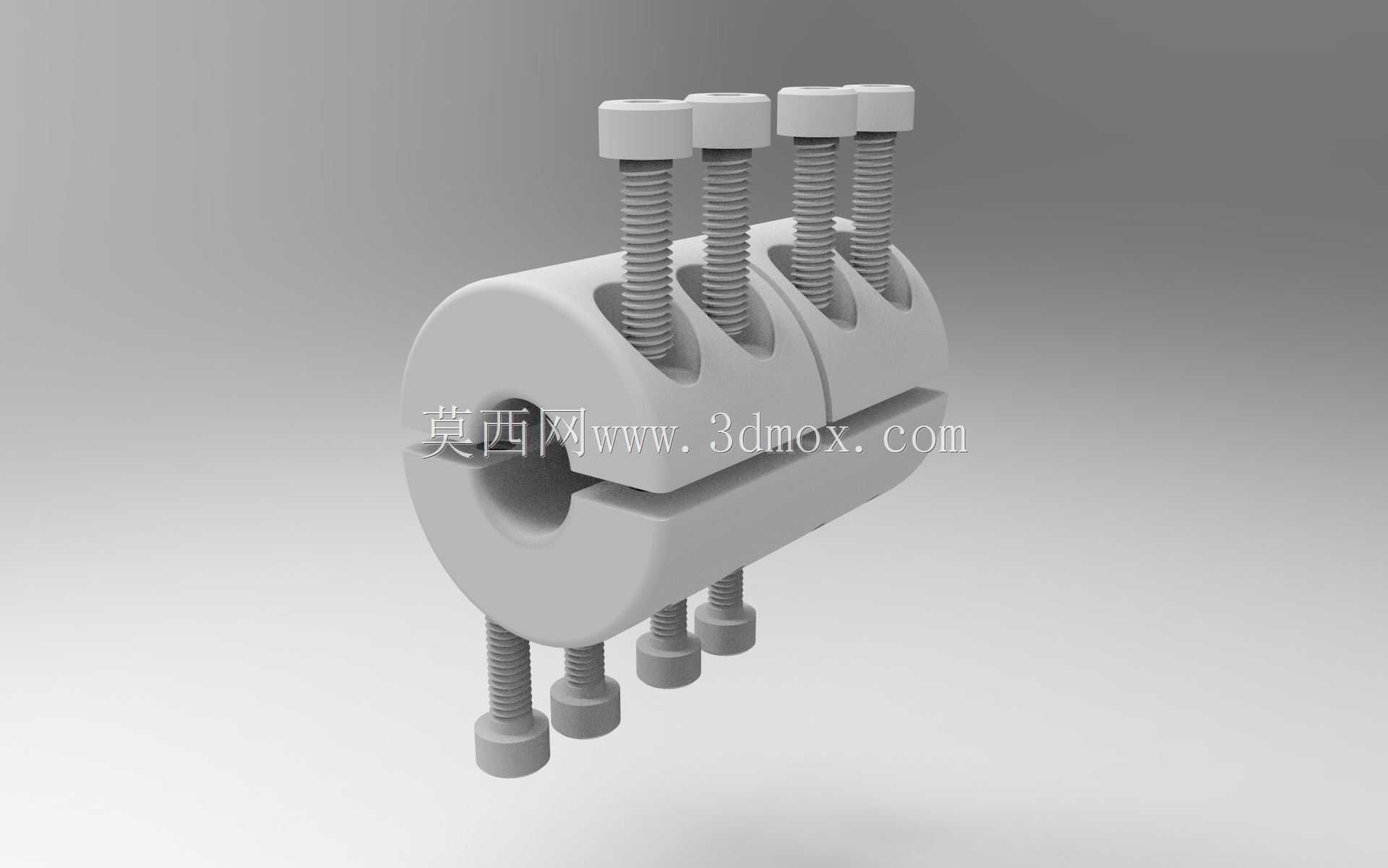

  这类夹紧式刚性联轴器,主要应用在对传动同轴度要求较高、无相对位移补偿需求的传动场景中,常见于小型输送线驱动端、精密检测设备传动组、小型工装夹具动力传输、桌面级加工设备主轴与电机的连接环节,区别于带弹性元件的挠性联轴器,这类结构不存在传动间隙,扭矩传递过程中无滞后,能保证两端轴的转速完全同步,适合对传动相位精度有要求的工位。从结构设计来看,该款为一体式切开夹紧结构,整体为圆柱筒体加工而成,沿轴向开设一条通缝,筒体径向分布多组锁紧螺钉孔,安装时不需要将两端轴做轴向大幅度移位,只需要拧松锁紧螺钉将筒体套入两端轴的对接位置,再按对角顺序逐步拧紧螺钉,即可依靠筒体抱紧产生的摩擦力实现轴与联轴器的固定,相比传统顶丝式刚性联轴器,

  这种夹紧结构不会在轴表面留下顶丝压痕,拆装时不会损伤轴表面,也避免了顶丝松动导致的传动打滑问题。设计时首先要匹配两端对接轴的直径,这款适配10mm直径的传动对接轴,筒体的外径尺寸要匹配锁紧螺钉的规格与数量,保证抱紧力能覆盖额定传递扭矩的需求,不会出现锁紧后筒体开裂或者抱紧力不足的问题;轴向的长度设计需要兼顾两端轴的插入深度,要保证每端轴的插入长度不小于轴径的1.2倍,避免传动过程中轴出现偏摆,同时筒体上的螺钉孔分布要避开轴向切缝的应力集中位置,切缝的宽度要控制在合理范围,既保证锁紧时筒体有足够的变形量抱紧轴,又不会因为缝宽过大导致螺钉拧紧后筒体变形过量影响内孔的圆度。实际选型应用时,

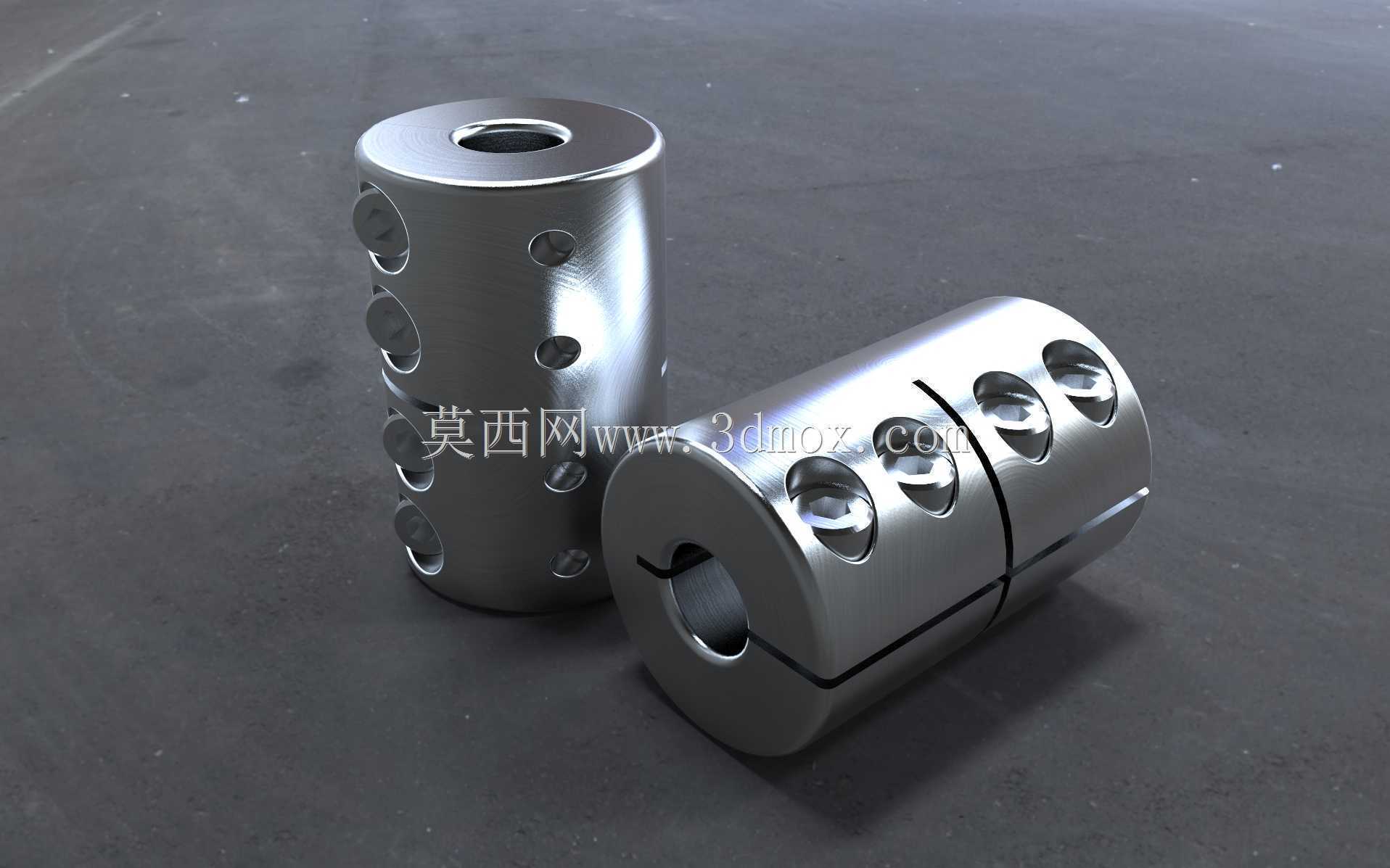

  要注意这类联轴器只能用于两端轴安装同轴度极高的场景,安装前需要打表检测两端轴的径向跳动与同轴度误差,如果同轴度偏差超过允许范围,强行安装会导致轴承受额外的径向载荷,加速轴承磨损,甚至出现轴断裂的问题;安装时螺钉的拧紧扭矩要符合对应规格的要求,不能过拧导致螺钉滑牙或者筒体变形,也不能扭矩不足导致抱紧力不够出现传动打滑。筒体表面做了金属光亮处理,一方面是加工后去除毛刺飞边,避免安装时划伤操作人员,另一方面也能提升表面的防锈能力,适合在常规干燥的工业车间环境中长期使用,不需要额外做表面防护处理。这类结构的联轴器没有易损件,只要安装符合要求,日常基本不需要维护,相比带弹性体的联轴器,不需要定期更换缓冲元件,长期使用的维护成本更低,适合固定工位的定转速传动场景使用。
