双金属开孔用冠形牙轮钻具结构设计

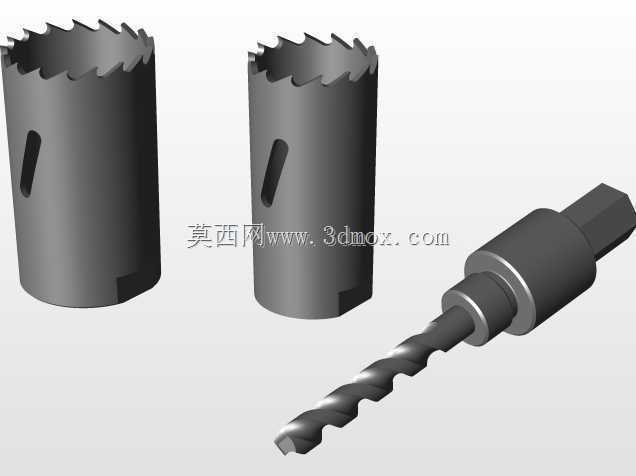

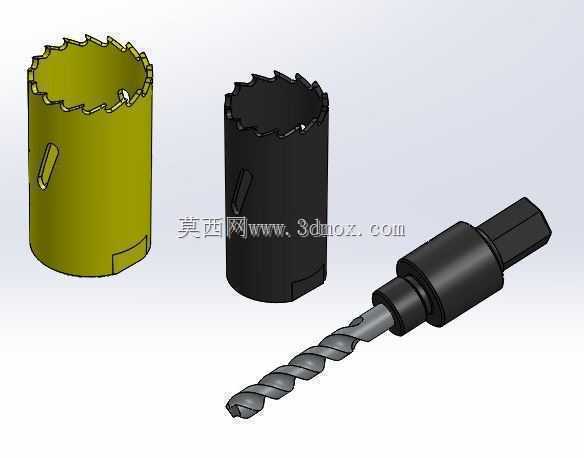

　　在管道安装、金属板材加工、设备现场改造的作业场景里，这类双金属冠形牙轮钻具是薄壁金属开孔作业的核心消耗部件，常搭配手持电钻、磁座钻使用，针对厚度3mm以内的低碳钢板、镀锌管、不锈钢薄板、铜铝型材等材质完成大直径圆孔加工，相比普通麻花钻，它不需要逐级扩孔，单次进给就能成型规则圆孔，孔壁毛刺少，作业效率能提升4倍以上，尤其适合消防管道布设、电气柜开孔、通风管道安装这类现场施工场景。从结构设计逻辑来看，钻具分为冠形切削筒体、中心定位钻、装夹接柄三个独立部分，所有配合结构都做了公差适配，装配后同轴度控制在0.1mm以内，避免开孔时出现偏摆、打齿的问题。冠形筒体的刃口采用双金属复合结构，切削齿部采用高硬度耐磨合金材质，

　　筒体基体采用韧性较好的弹簧钢材质，既保证刃口的切削寿命，又能承受进给时的冲击载荷，不会出现筒体崩裂的情况；齿形采用断续交错排布，每个齿的切削角度都做了差异化设计，切削时能分散切削阻力，减少卡滞风险，排屑槽沿筒体轴向开设，宽度经过测算，能保证金属切屑顺利排出，不会在筒体内堆积造成闷钻。中心定位钻采用标准麻花钻结构，伸出冠形筒体端面的长度经过匹配设计，开孔时先接触工件完成中心定位，待冠形刃口完全切入工件后，定位钻始终保持导向作用，避免开孔位置偏移；装夹接柄采用通用的六角快换结构，能适配绝大多数常规钻夹头，不需要额外转换接杆，接柄与筒体的连接采用过盈配合加侧向顶丝固定，能传递足够的切削扭矩，不会出现打滑脱落的问题。从安装边界来看，

　　冠形筒体的外径覆盖常用开孔尺寸范围，筒体长度适配常规薄壁工件的开孔深度需求，装夹柄的六角对边尺寸符合通用钻夹头的夹持范围，不需要对现有钻孔设备做任何改造就能直接使用。设计时还考虑了刃口的可修复性，当齿部出现轻微磨损后，可使用专用磨具对刃口角度进行修磨，延长钻具的整体使用寿命；筒体侧壁开设的侧槽，既可以在开孔完成后方便取出筒内残留的料芯，也能辅助切削过程中的散热，减少连续作业时的刃口过热退火问题。在实际选型使用时，需要根据待加工材质匹配对应的切削转速，加工硬度较高的不锈钢材质时要降低转速并添加切削液，加工普通低碳钢时可适当提高进给速度，这套结构的三维建模完整还原了所有零件的配合关系，包括齿形的切削角度、排屑槽的螺旋走向、接柄的配合公差，能直接用于结构验证、加工工艺编制以及作业指导书的三维可视化演示，也可作为同类开孔钻具改型设计的基础参考模型，帮助设计人员快速完成不同尺寸规格的衍生设计，减少重复建模的工作量。
