工字钢轨道行走式电动提升绞车结构

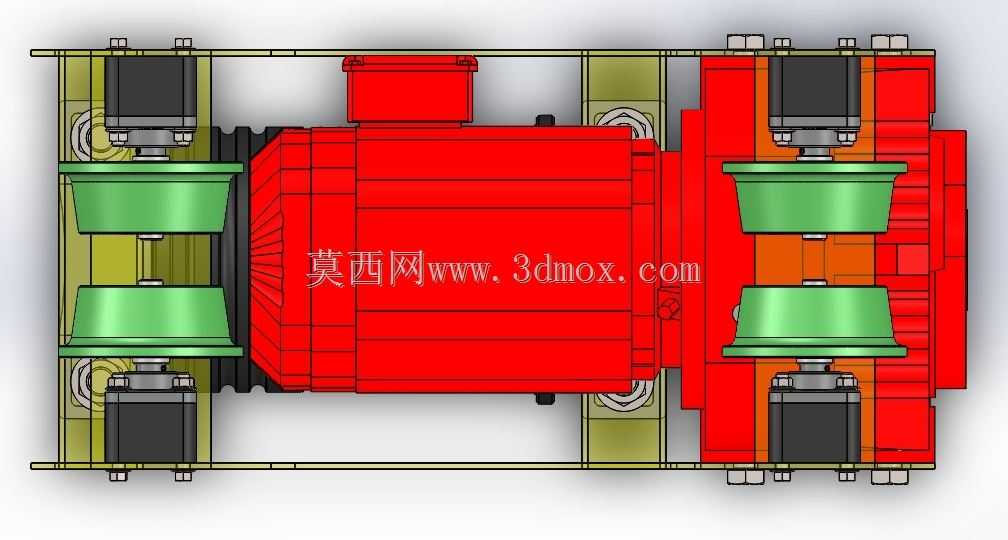

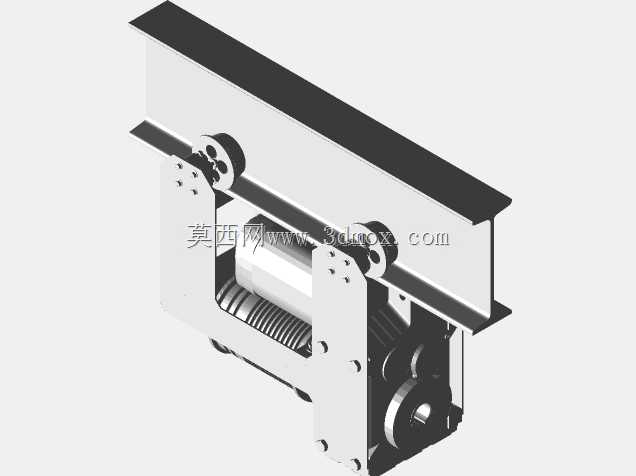

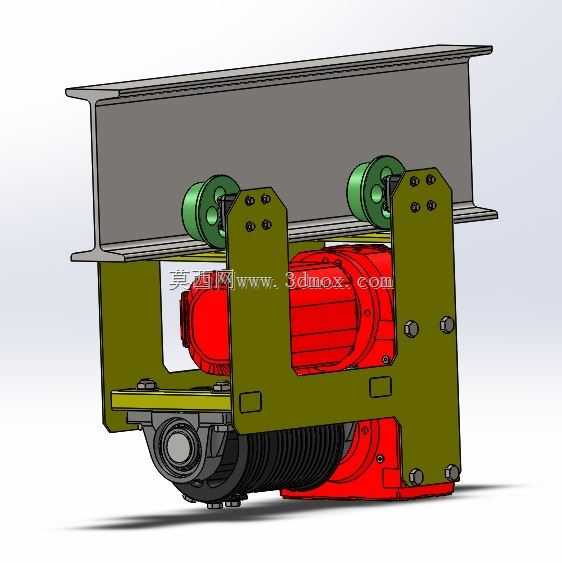

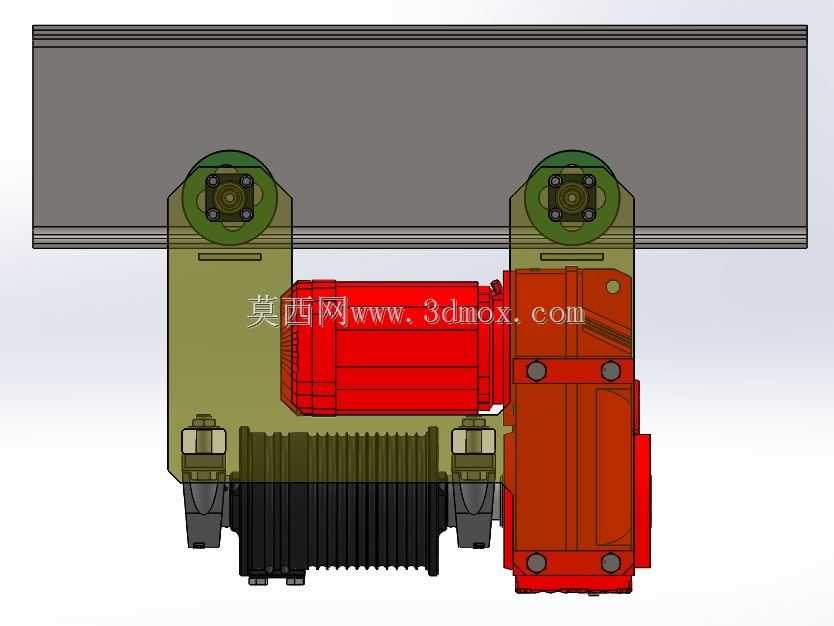

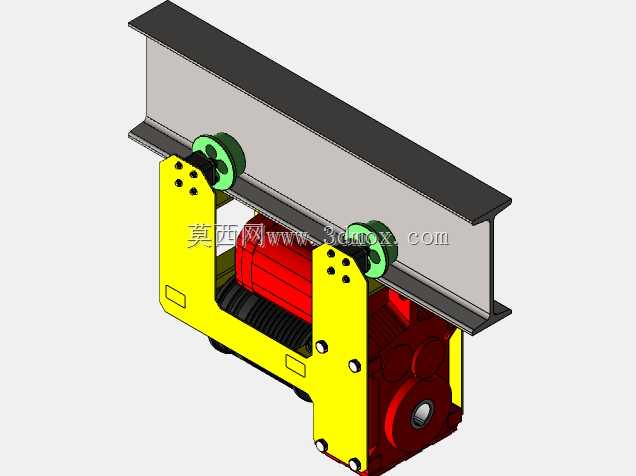

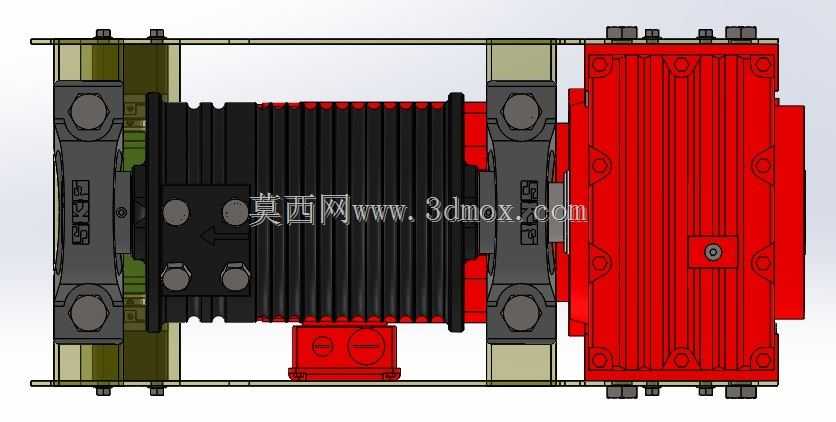

这款提升绞车主要面向车间内定点工位的重型物料垂直转运、轻型设备检修吊装、仓储区域高位货架的货物存取场景，同时可适配轻型自动化生产线的工件上下料工位，替代传统固定式卷扬设备无法沿轨道移位的短板，覆盖1到4吨区间的常规重物吊运需求，在小型机加工车间、装配式构件预制场、中小型仓储库房中都能适配使用，无需搭建复杂的起重主梁结构，可直接挂载在现有工字钢轨道梁上完成部署。设备整体采用倒挂式安装结构，上部设置两组对称布置的行走轮组，轮组的轮槽弧度与标准工字钢轨道的翼缘弧度完全匹配，安装时可直接卡入轨道翼缘，无需额外改造轨道结构，两侧机架采用加厚钢板折弯焊接成型，为上部行走机构、中部驱动单元、下部卷筒组件提供稳定的支撑基础，机架上预留的多组螺栓安装孔可适配不同功率规格的驱动单元，也可根据现场轨道的安装高度调整行走轮组的固定位置，适配不同规格的工字钢轨道。驱动单元采用卧式布置的减速电机，电机输出端直接连接卷筒组件，省去了额外的中间传动结构，既降低了整体设备的自重，也减少了传动环节的功率损耗，卷筒表面加工有规则的螺旋绳槽，可引导绳索在收放过程中整齐排列，避免绳索乱绳、叠压导致的磨损加剧问题，绳索选用高强度镀锌钢丝绳，搭配楔形绳头固定结构，可保证重物挂载的连接可靠性。设计过程中优先考虑了现场安装的便捷性，整体结构采用模块化拆分设计，行走轮组、机架、驱动电机、卷筒组件均可单独拆分，在狭窄的车间空间内也能完成组装作业，设备整体的横向宽度控制在工字钢翼缘宽度的1.2倍范围内，不会占用轨道两侧过多的通行空间，下部卷筒的出绳位置正对设备重心垂线，可避免起吊过程中设备出现偏载扭转的问题，行走轮组内部集成了自润滑轴承，长期运行无需频繁加注润滑脂，降低日常维护的工作量。设备的起升速度适配常规人工辅助吊装的作业节奏，既不会因速度过快导致重物摆动失控，也不会因速度过慢影响作业效率，最大提升高度可覆盖常规车间8米左右的层高需求，绳索直径匹配额定负载下的安全系数要求，配合机架上预留的限位开关安装位，可扩展上下极限位置的自动停转功能，避免冲顶、过放等操作风险，整体结构紧凑，在保证结构强度的前提下尽可能压缩了设备的竖向高度，可在层高有限的车间内最大化利用垂直起升空间。
