星型布局航空电动动力输出装置结构

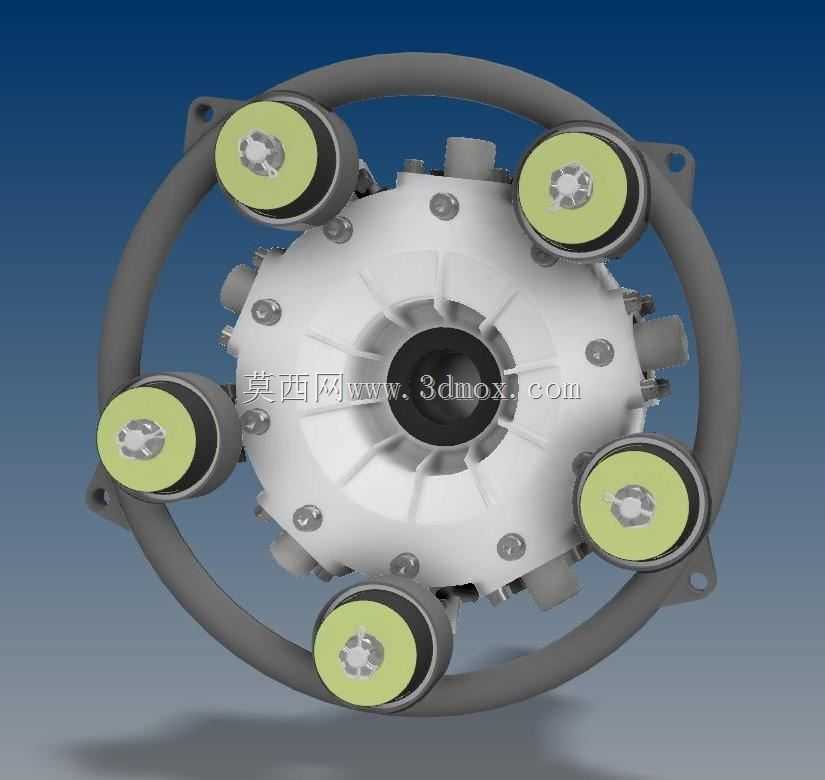

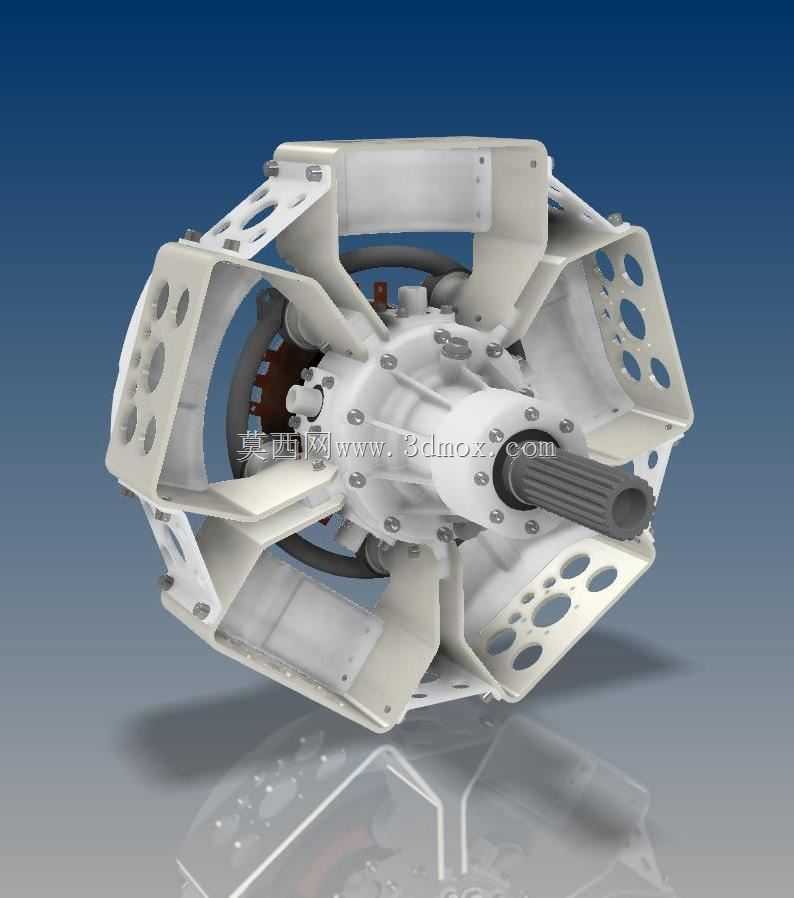

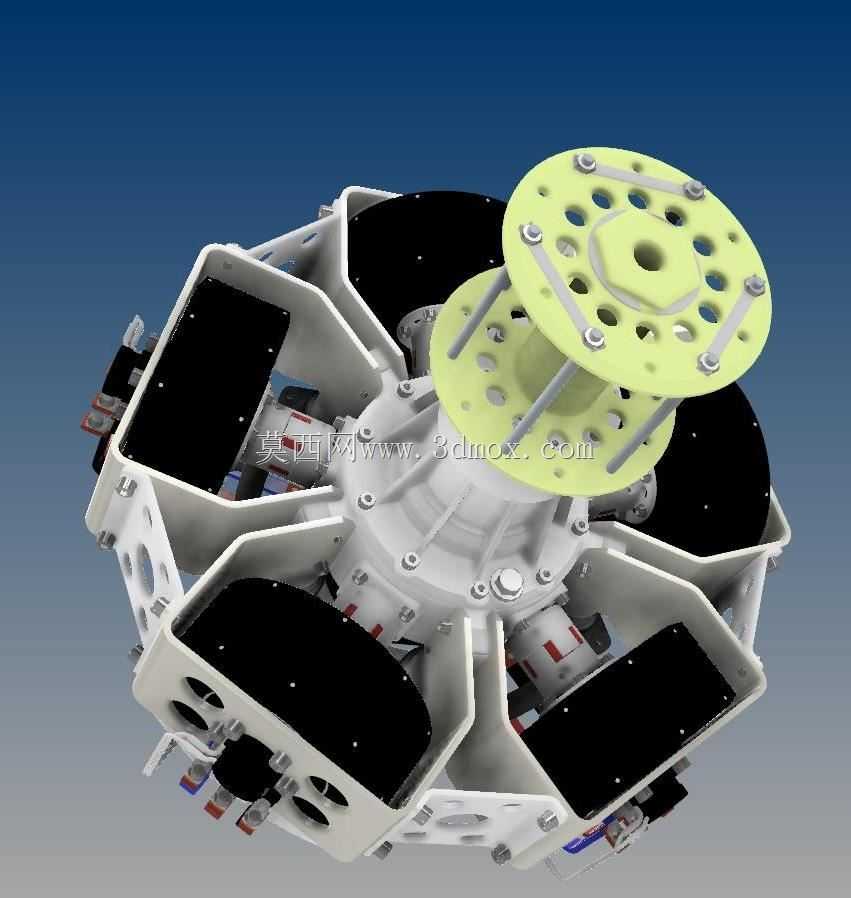

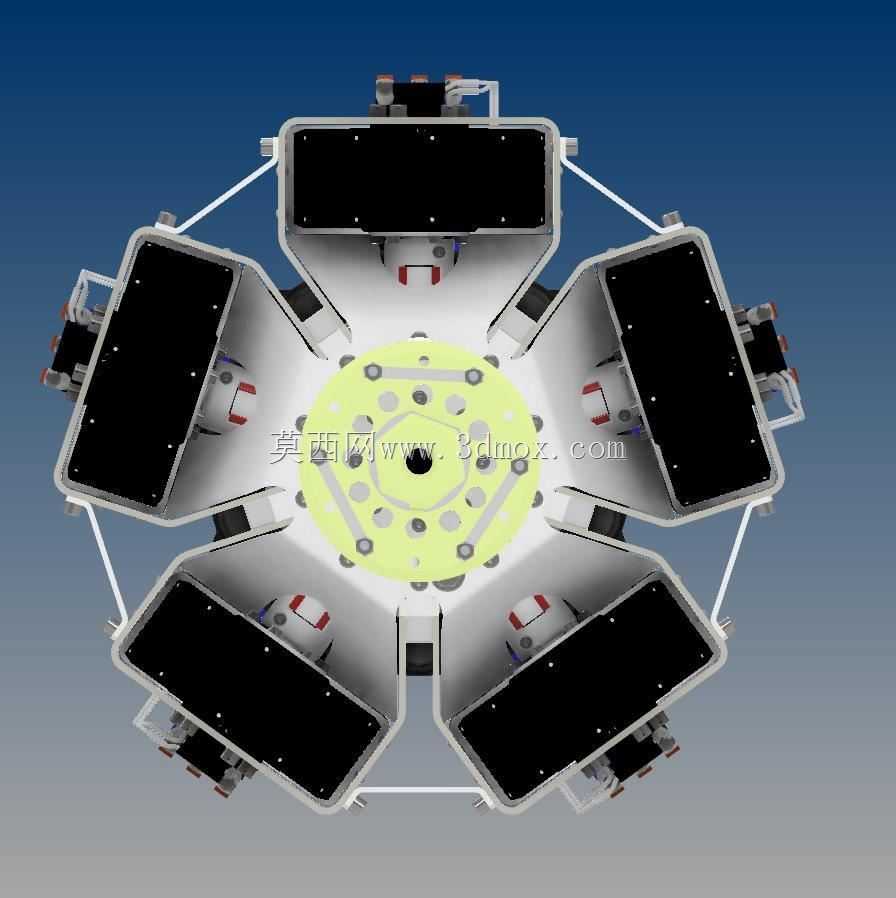

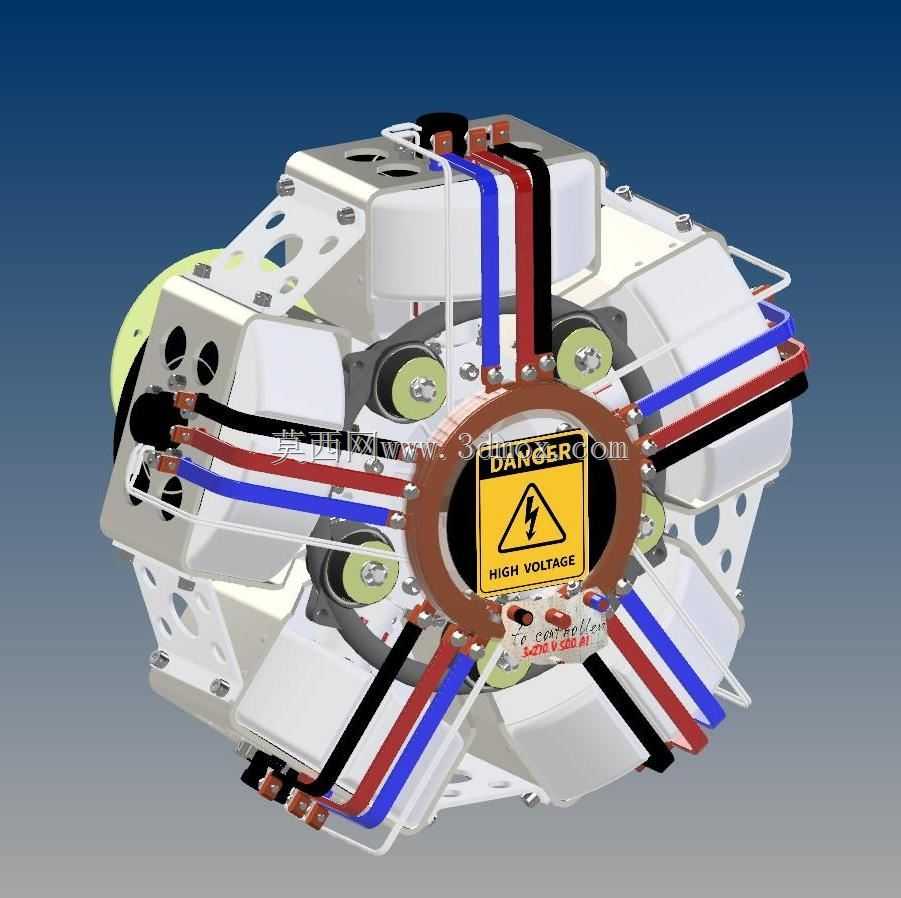

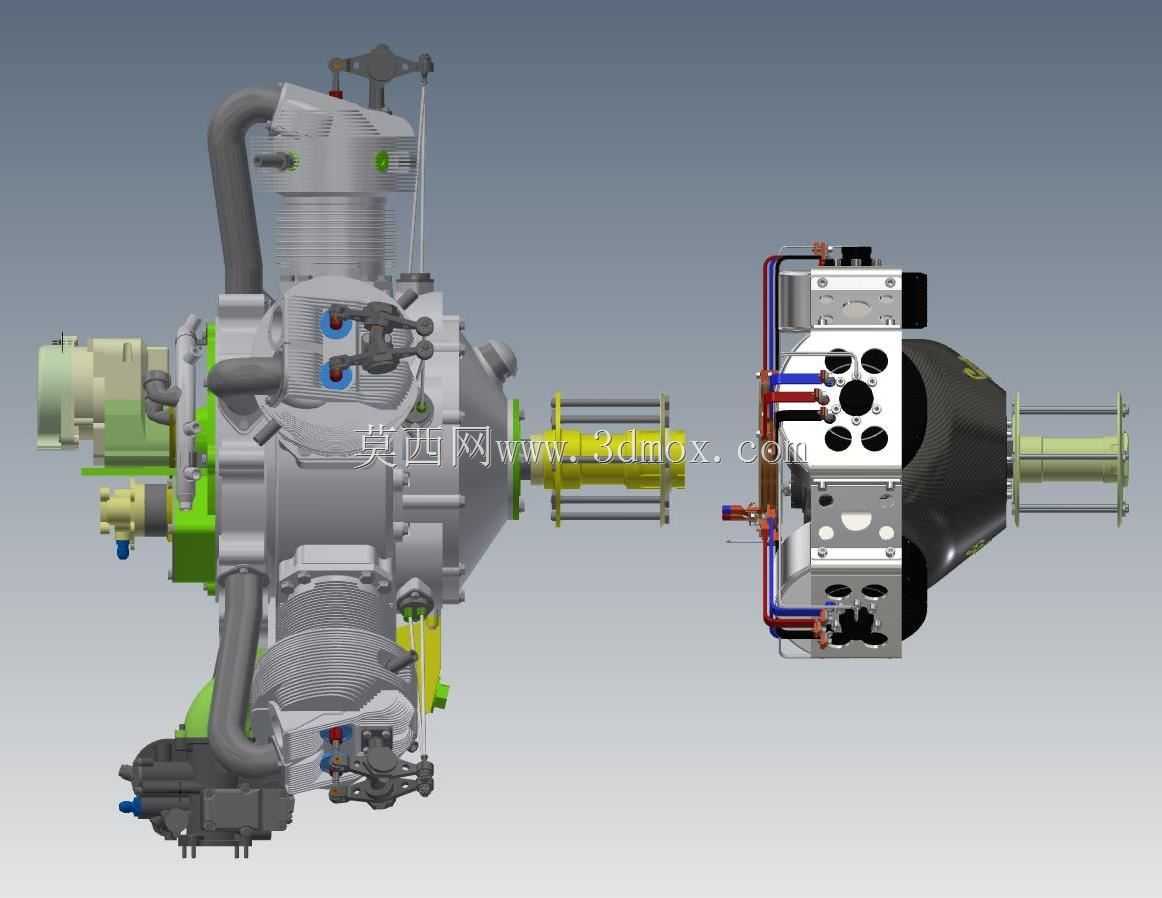

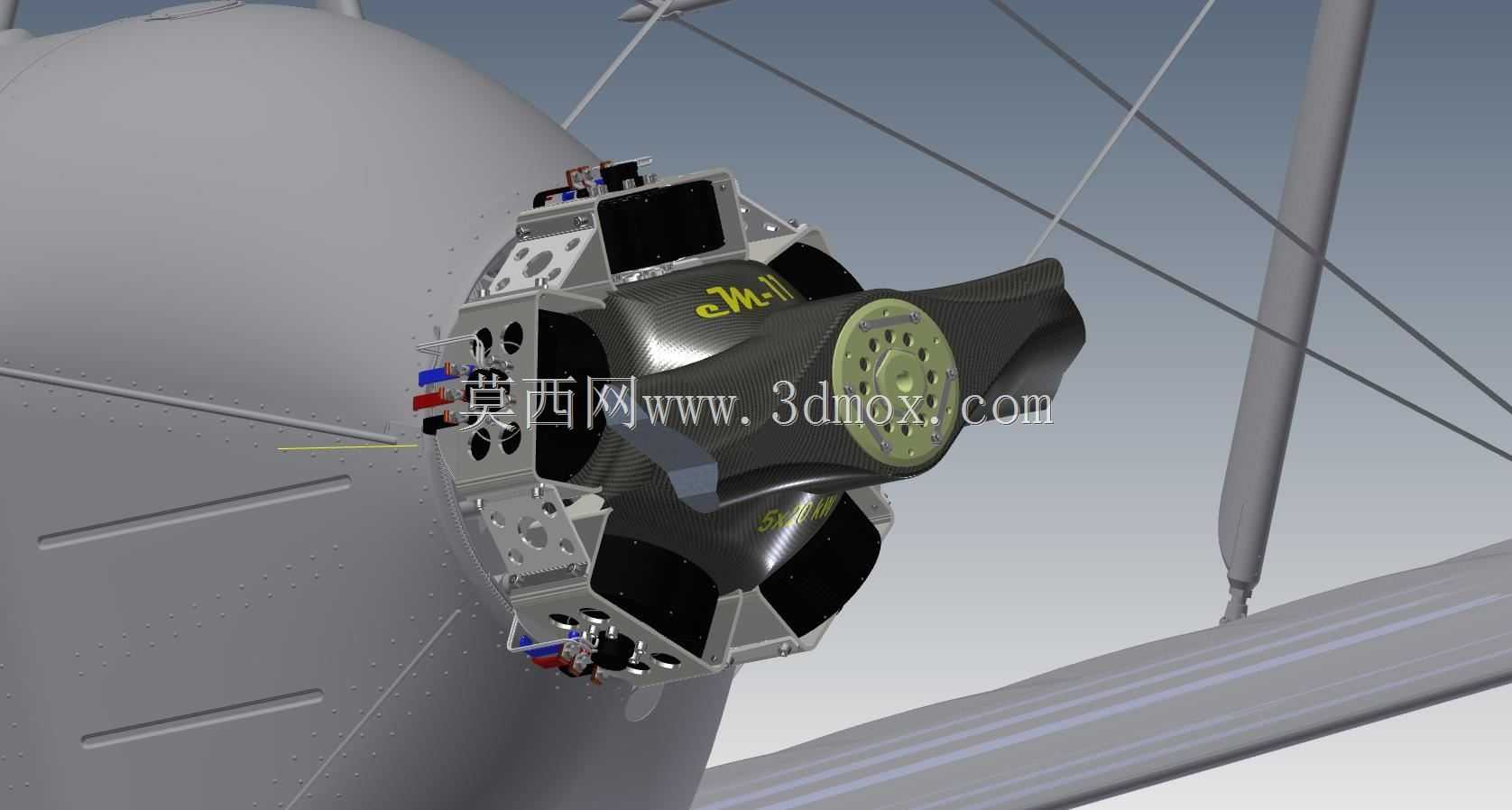

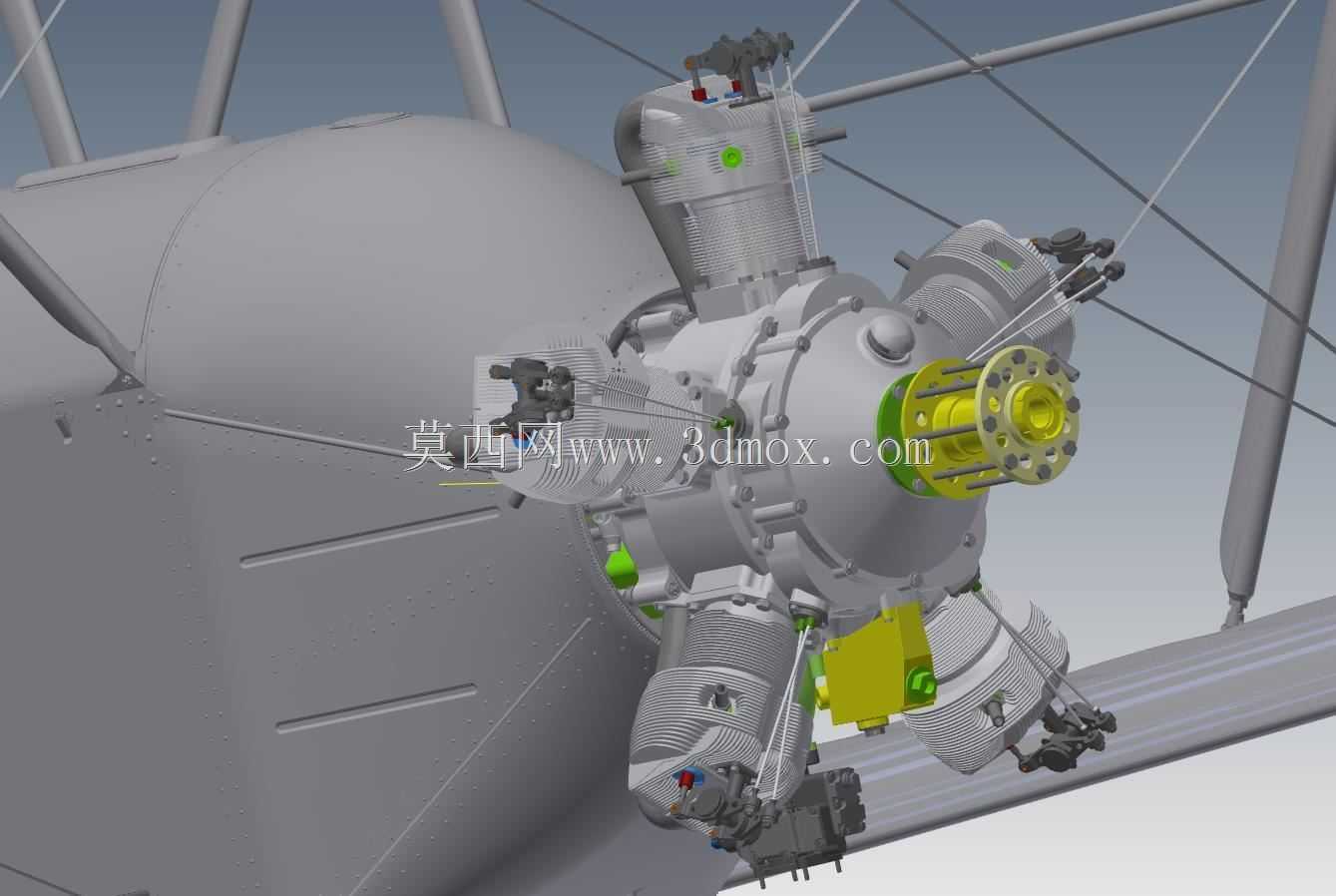

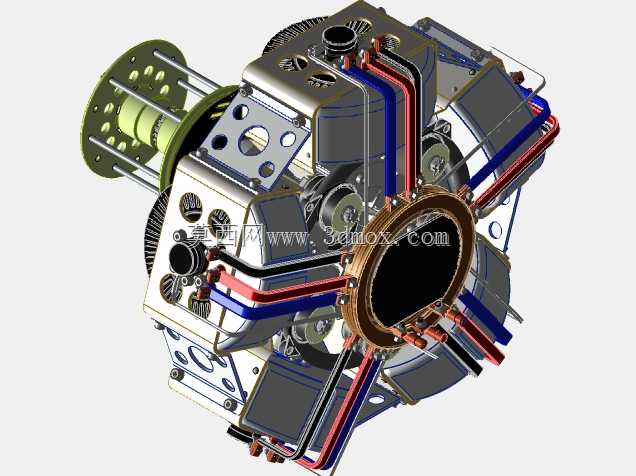

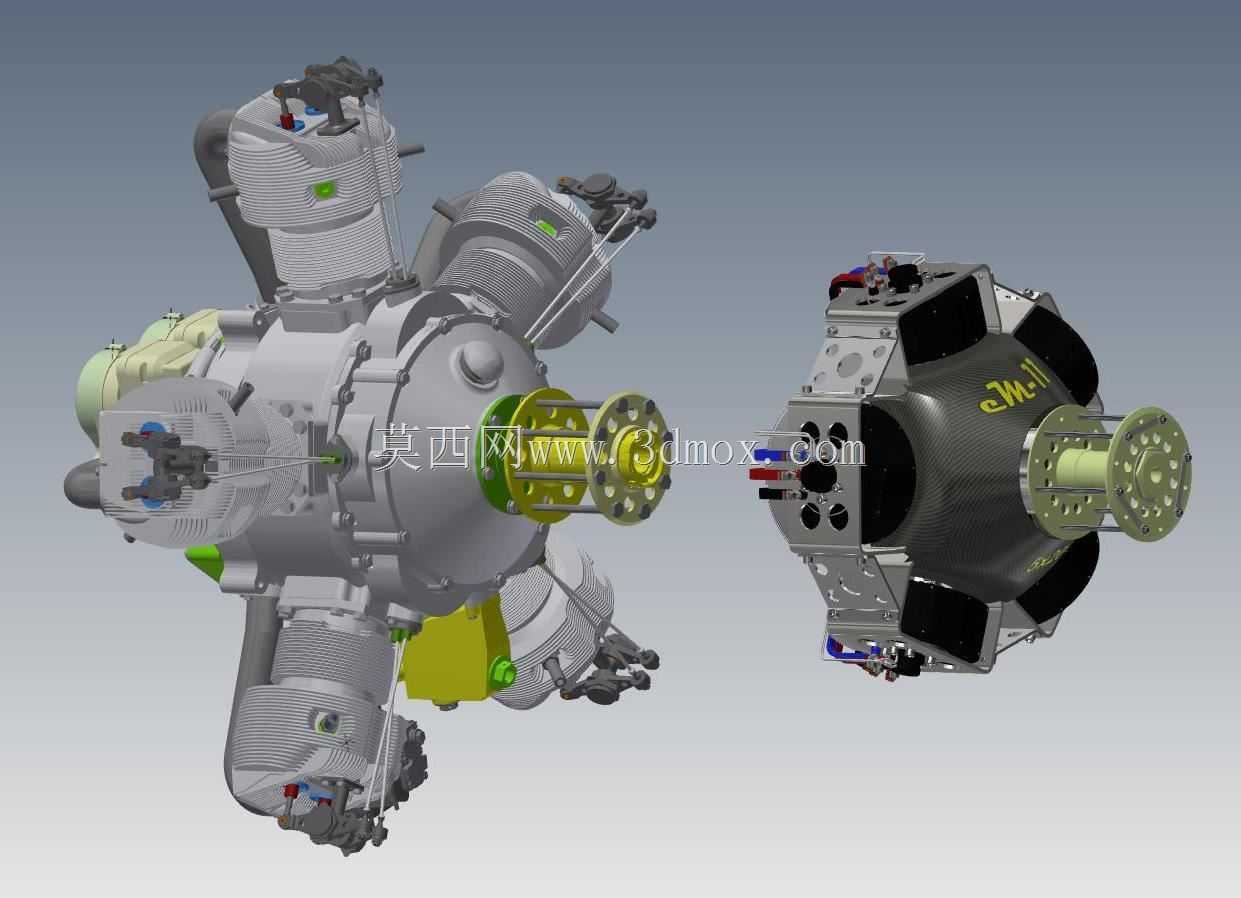

　　这套动力装置主要面向轻型电动通航飞行器、电动垂直起降试验机型的动力段配套场景，替代传统燃油航空活塞发动机完成螺旋桨的动力输出，适配纯电推进的低空飞行器动力需求，可直接对接定距螺旋桨安装法兰，也可通过转接结构适配变距桨的安装接口。整套装置采用五组电机径向星型排布的结构设计，核心传动路径通过中央伞齿轮组完成多电机动力的汇流输出，每组驱动单元沿中心输出轴周向均匀分布，这种排布方式既可以平衡多电机运转时的径向振动，也能在单台电机出现故障时，剩余电机仍可维持基础动力输出，提升航空场景下的动力冗余度。设计阶段优先考虑了航空场景下的重量控制要求，电机安装支架采用镂空钣金拼接结构，在保证安装定位精度、承载电机运转扭矩的前提下，

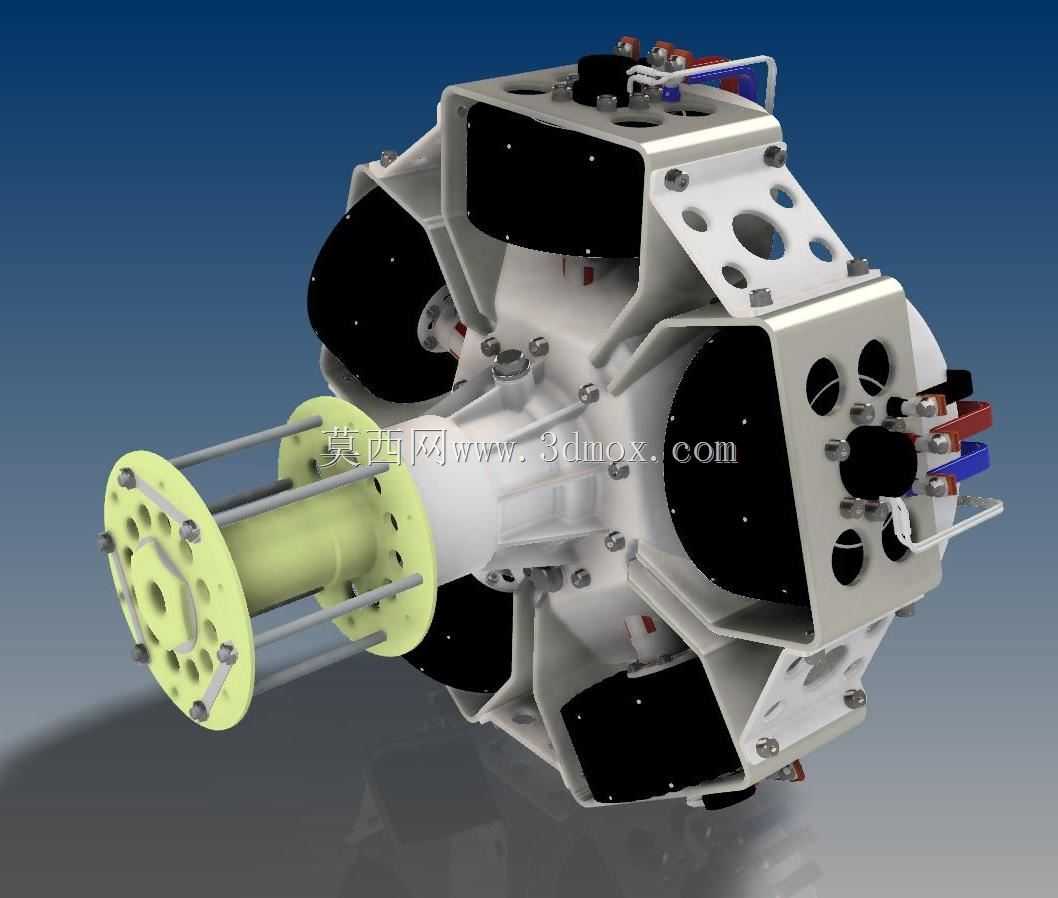

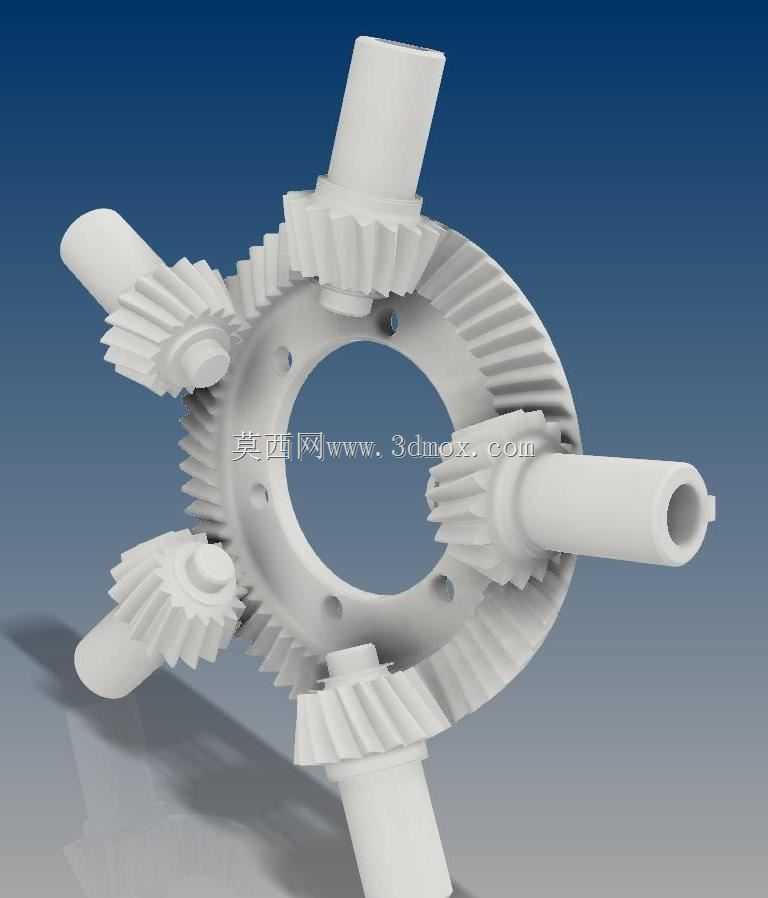

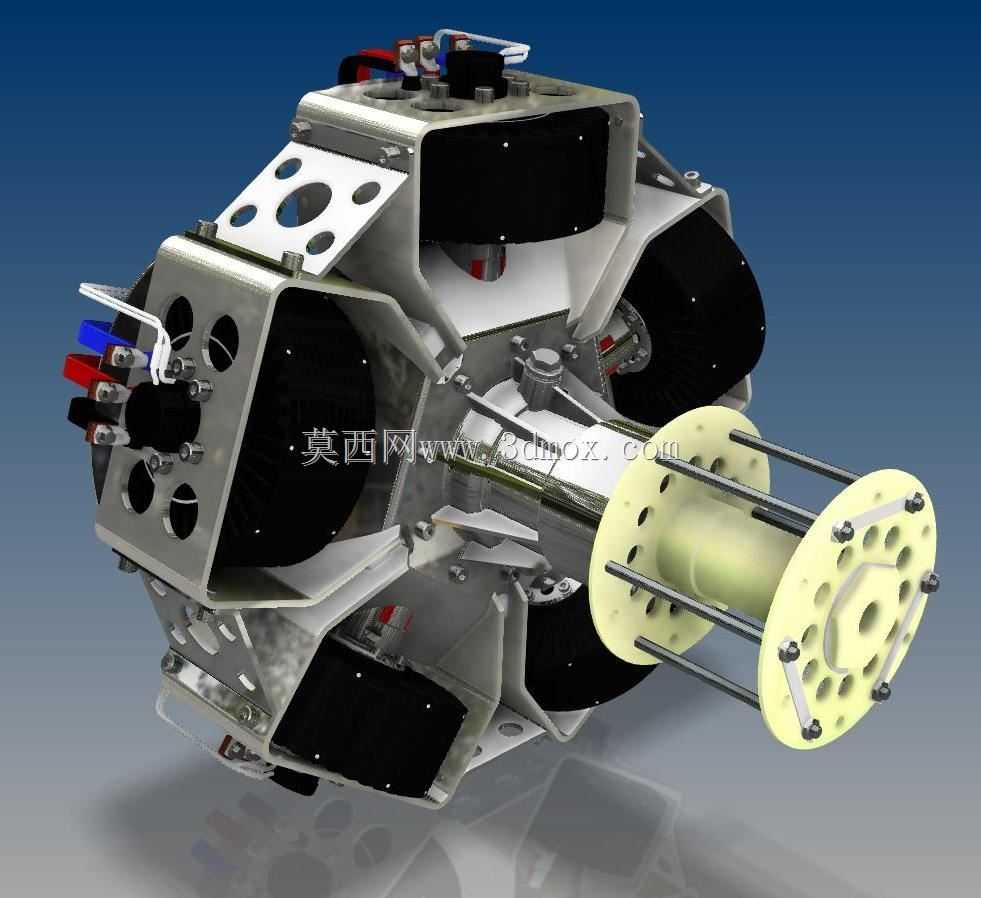

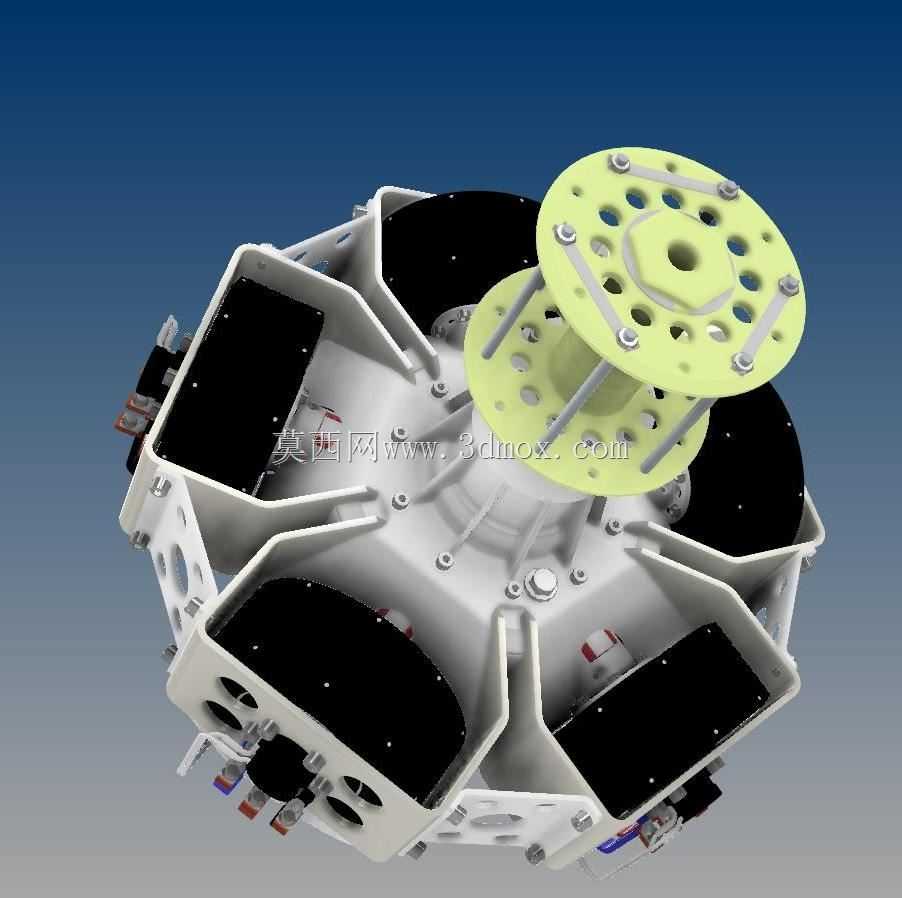

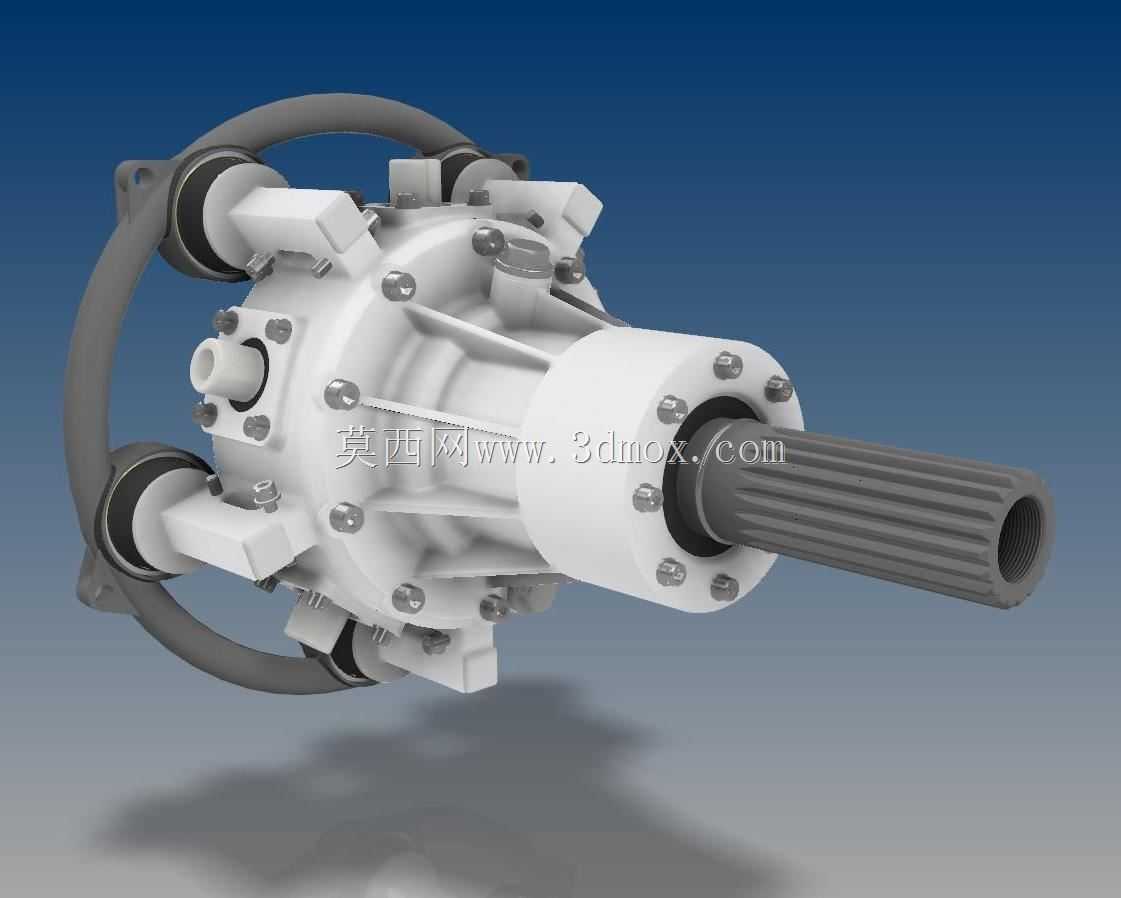

　　尽可能去除非承载区域的材料冗余，输出端的法兰转接件采用轻质非金属复合材料加工，降低动力端的转动惯量，提升动力响应速度。传动系统的伞齿轮组经过啮合间隙优化，可适配单电机最高6000转/分的输入转速，汇流后的总输出转速维持在1500-1700转/分区间，刚好匹配常规通航螺旋桨的高效工作转速区间，无需额外设置减速级即可直接驱动螺旋桨，减少了传动链路的零件数量与功率损耗，整套动力单元持续输出功率可达100千瓦，整机干重控制在80千克级别，功率重量比满足轻型电动飞行器的装机要求。安装边界上，中心输出轴的同轴度公差控制在0.02毫米以内，周向排布的电机安装座定位孔采用同工序一次装夹加工完成，保证每组电机的输出齿轮与中央伞齿轮的啮合间隙一致，

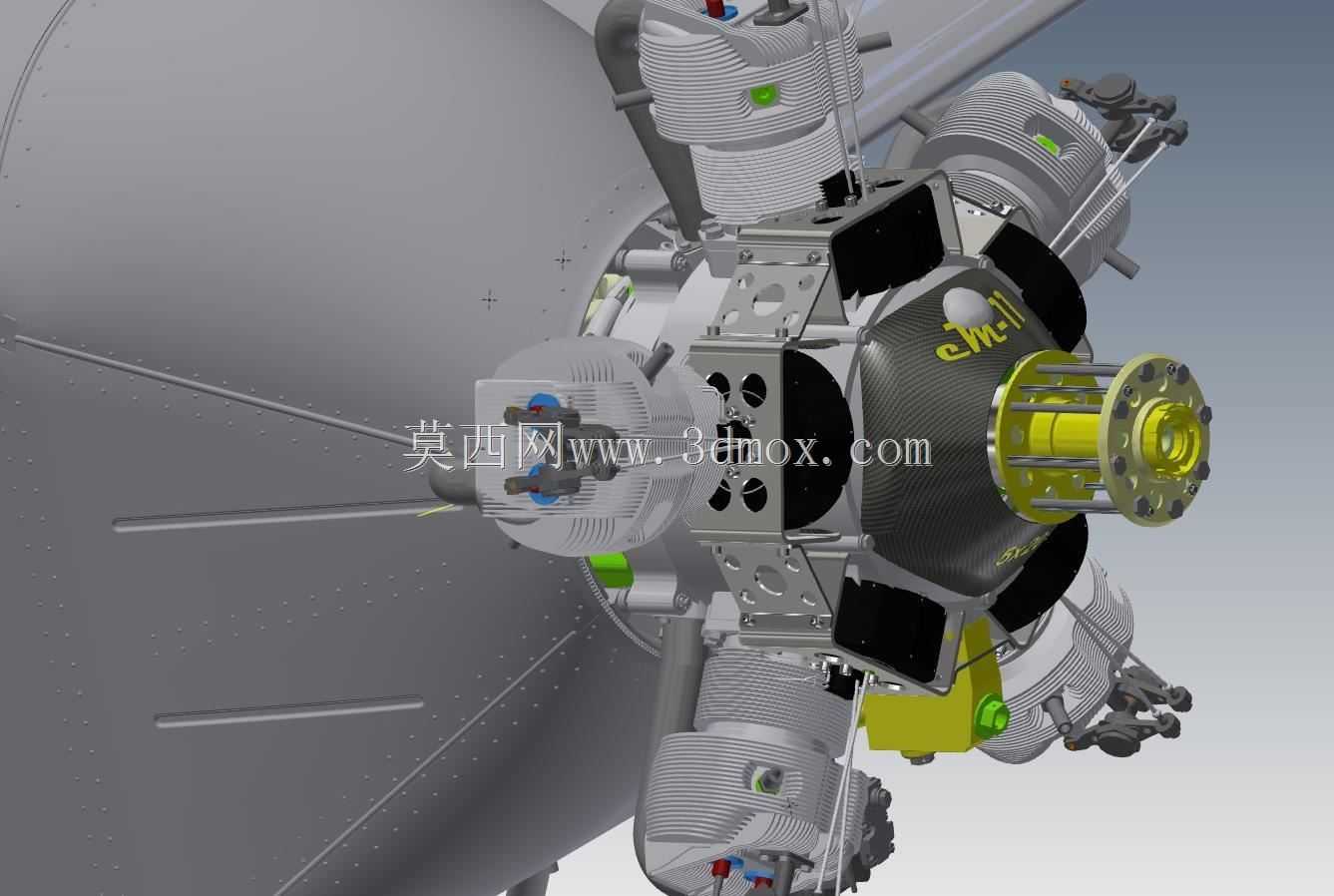

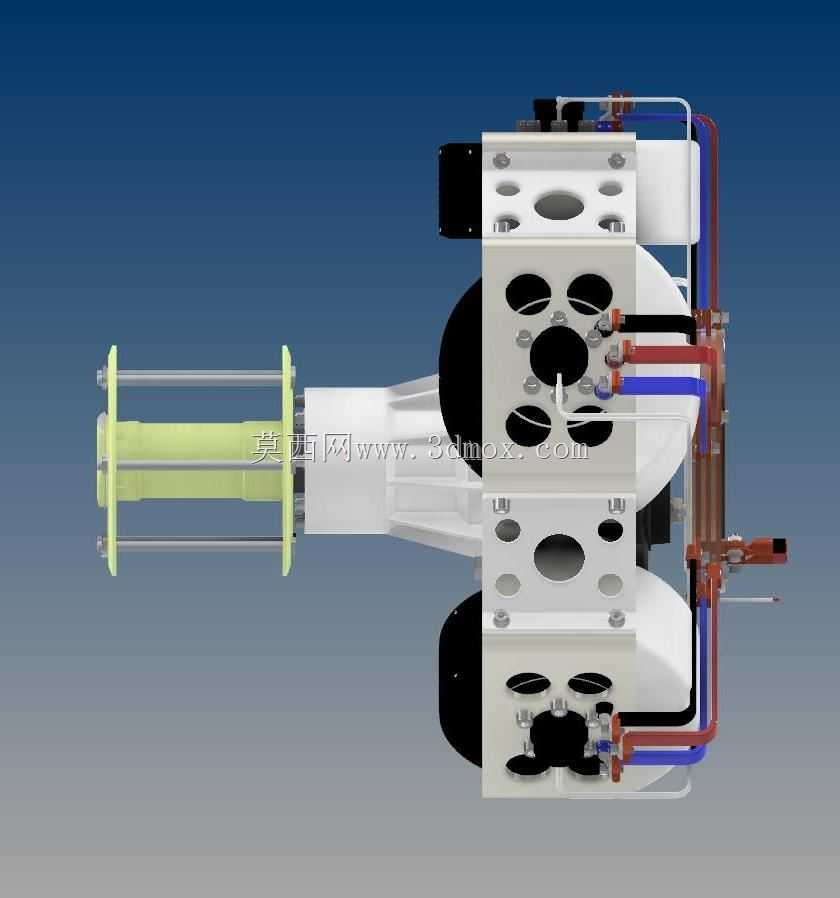

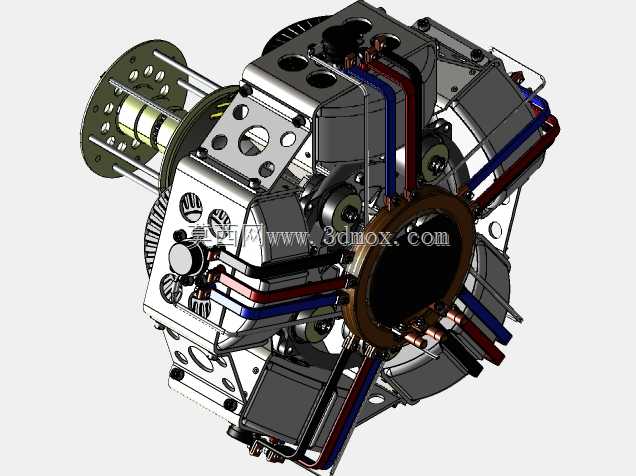

　　避免偏载导致的齿轮异常磨损；输出端的法兰盘预留了标准螺旋桨安装孔位，可直接适配主流轻型通航螺旋桨的安装尺寸，机身侧的安装支架预留了通用的减震器安装接口，可匹配不同机型的发动机架安装点位。整套模型完整还原了800余个组件的装配关系，涵盖电机固定结构、齿轮传动组件、输出转接法兰、布线固定座等全部细节，可直接用于动力总成的装配干涉校验、传动路径的受力仿真分析，也可作为电动航空动力系统方案选型阶段的结构参考，帮助设计人员快速评估星型汇流动力方案的布局合理性与安装空间需求，在设计阶段提前规避电机排布、传动间隙、安装接口匹配等常见结构问题。
