摩托车三角连接结构件设计方案

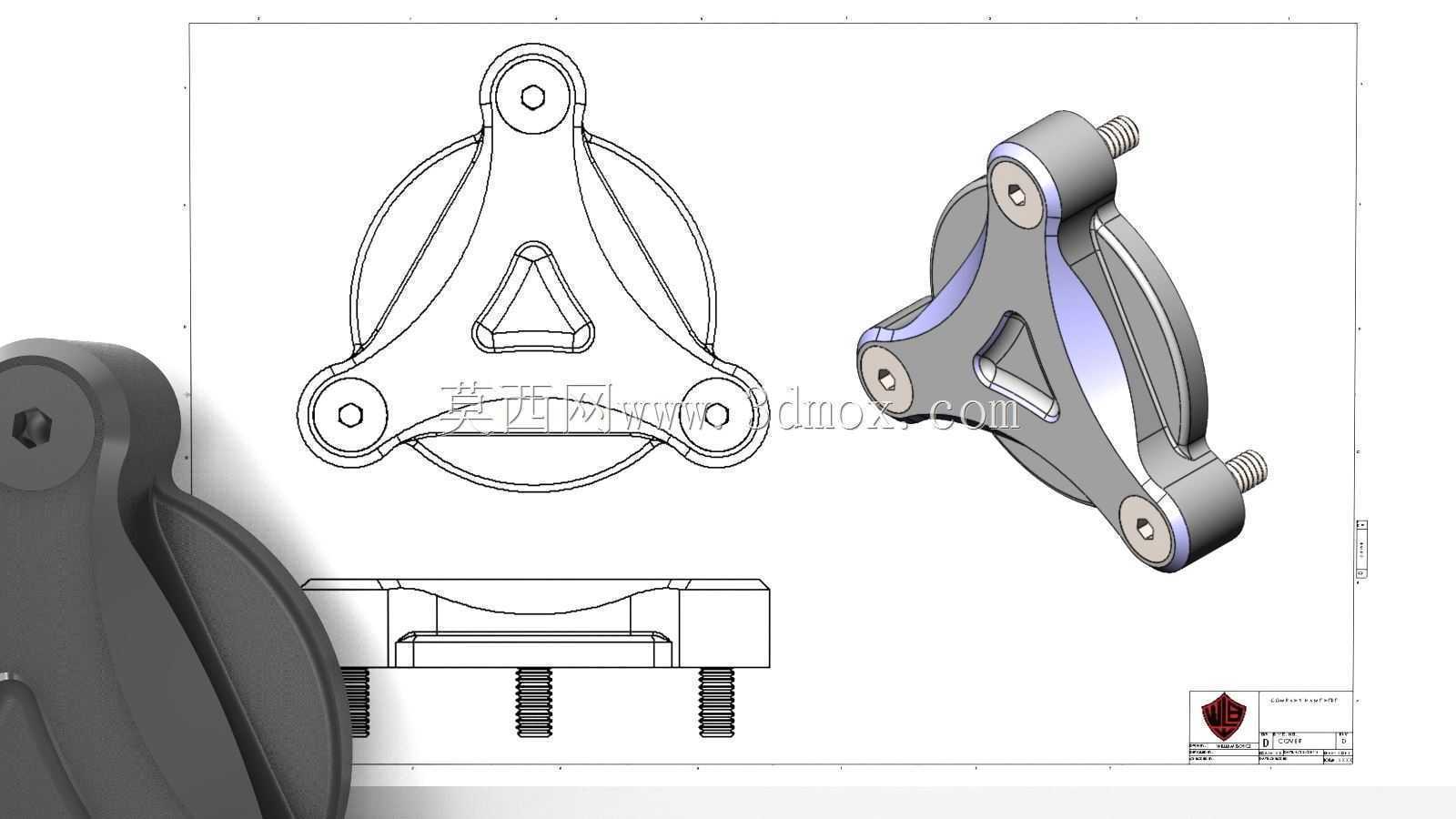

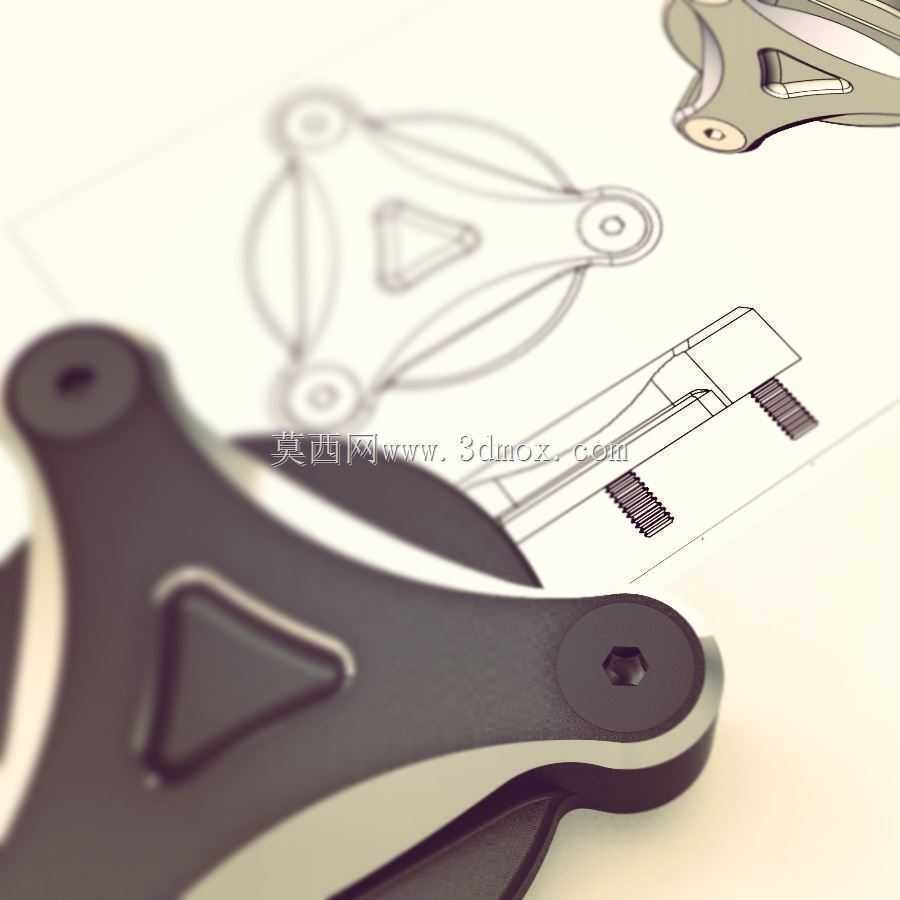

　　这款三角构型的连接构件，主要应用于两轮摩托车的行走机构连接部位，承担着前减震与车架、转向机构之间的载荷传递作用，日常行驶中需要承受路面颠簸带来的交变冲击载荷，以及转向过程中产生的横向剪切力，是摩托车行走系统中保障操控稳定性的关键受力部件。从结构设计思路来看，整体采用对称式三角布局，三个端点分别设置安装孔位，中心区域做三角形镂空减重处理，在不降低整体结构强度的前提下，有效削减了构件自身重量，符合机车部件轻量化的设计趋势。构件边缘做了圆弧过渡处理，避免应力集中导致的疲劳断裂，安装孔位周边做了局部加厚凸台设计，提升螺栓连接部位的挤压强度，适配标准内六角螺栓的安装沉孔深度经过精准核算，保证螺栓锁紧后端面与构件表面齐平，

　　不会出现凸起干涉周边部件的情况。在实际安装边界上，三个安装孔的中心距严格匹配对应车型的减震器安装位与车架连接座尺寸，构件整体厚度控制在适配安装间隙的范围内，不会与周边的挡泥板、刹车管线等部件产生运动干涉，表面做了哑光硬质氧化处理，既提升了构件的耐磨耐腐蚀性能，也能匹配整车的外观质感。从功能特性层面来说，该构件的三角构型相比传统直连式连接件，拥有更好的载荷分散能力，在过弯、经过颠簸路面时，能将单点承受的冲击力均匀分散到三个连接端点，降低单个连接位的载荷峰值，减少连接螺栓断裂、构件变形的故障概率。设计过程中针对安装孔的同轴度、端面平面度都做了公差约束，保证装配后减震器的运动行程不会受到额外阻力，转向操作的顺滑度不受影响，构件的镂空区域同时兼顾了走线空间，部分车型的刹车油管、转速传感线可以从镂空区域穿过，优化整车管线布局，避免管线外露被磨损。
