摩托车车把固定立管结构设计方案

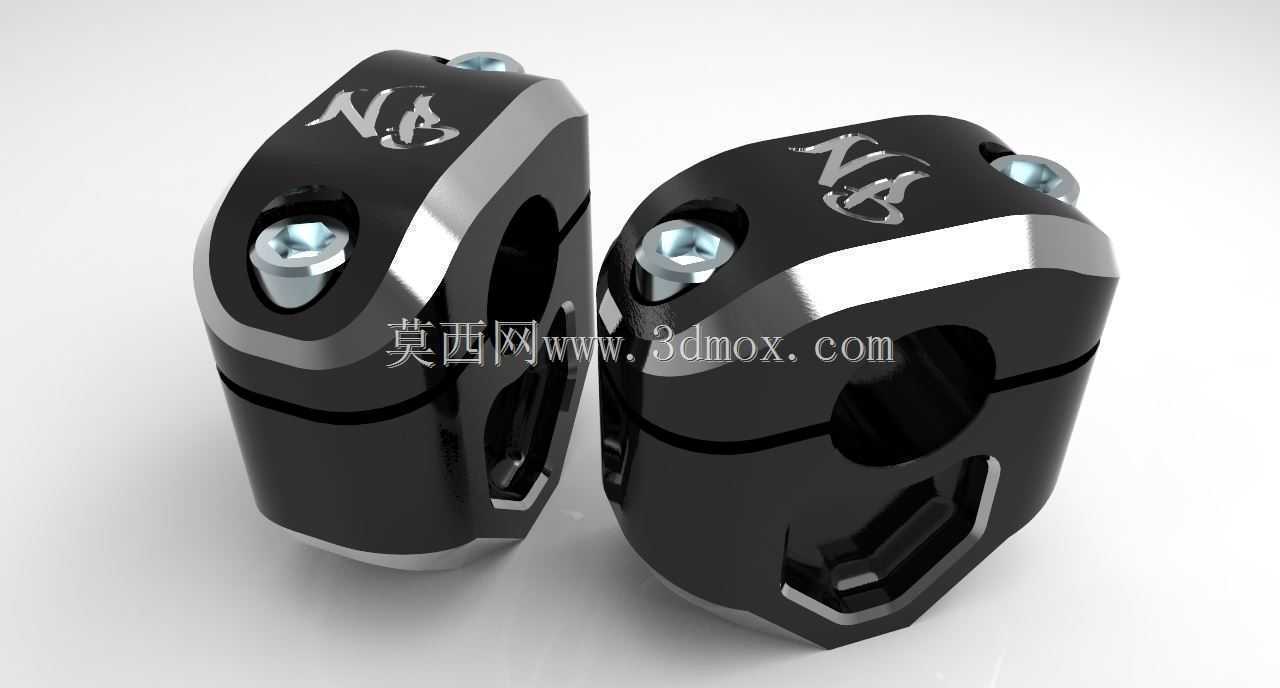

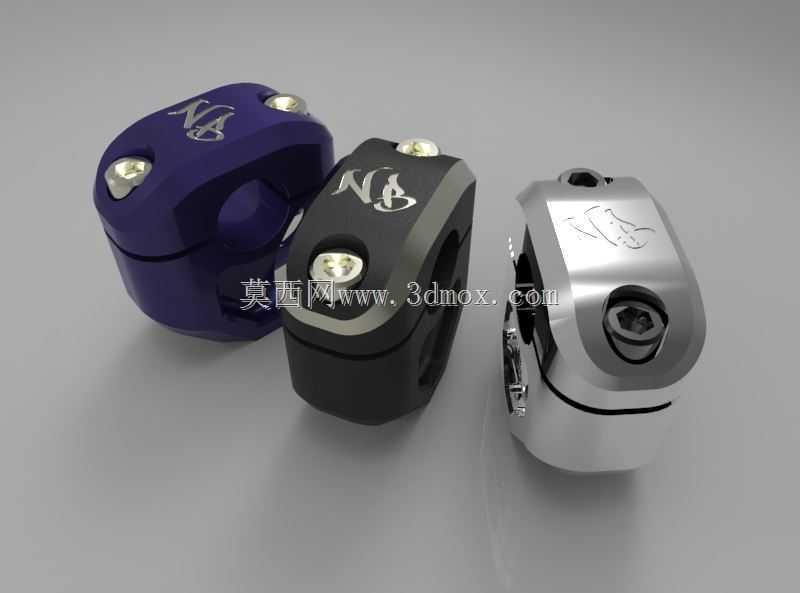

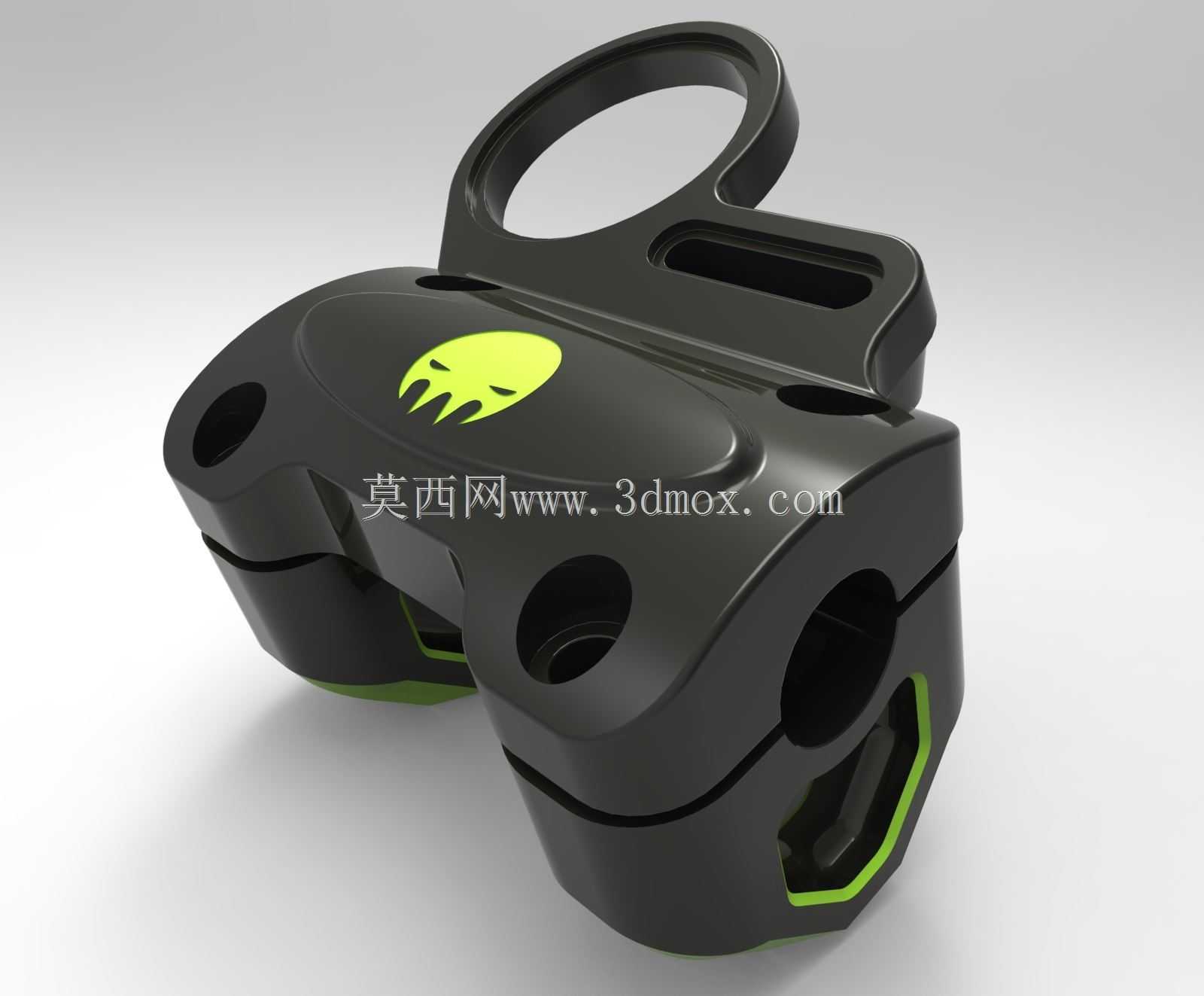

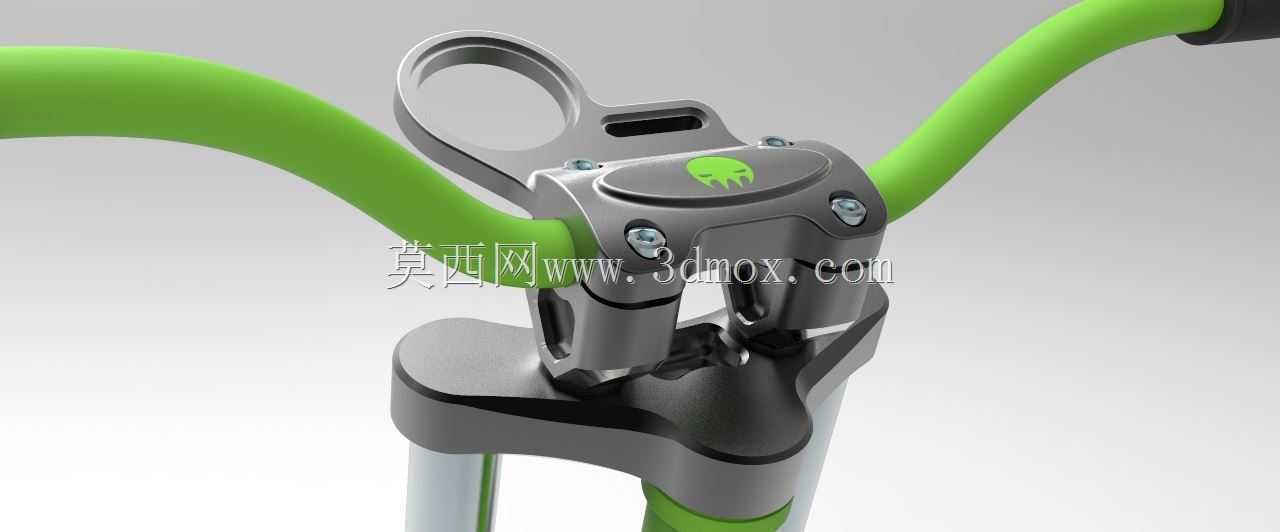

　　这款车把固定立管主要应用于大排量巡航类摩托车的转向操控系统，作为连接方向柱与车手把的核心受力部件，承担着传递转向力矩、承载骑行过程中手部施加的各类载荷的作用，同时也直接决定了车把的安装高度与骑行姿态，是影响骑行操控手感与行驶安全性的关键结构件。从结构设计逻辑来看，该立管采用上下对夹式的抱紧结构，下半部分通过内孔与方向柱上端的配合轴段套接，依靠侧面的内六角锁紧螺栓收紧夹口，实现与方向柱的无间隙刚性连接，这种抱紧式安装结构无需额外的定位销，既可以根据骑行者的身高、臂长需求在一定范围内调整车把的前后倾角与安装高度，也能保证大扭矩转向输入时不会出现相对滑移，适配不同骑行场景下的姿态调整需求。上半部分的夹槽用于固定车把横管，

　　夹槽的内径匹配常规25.4mm直径的标准摩托车车把，锁紧螺栓采用对称布置的内六角圆柱头螺钉，拧紧时夹槽受力均匀，不会对车把管壁造成局部应力集中，避免长期使用后出现车把变形或者松动的问题。从安装边界来看，立管与方向柱配合的内孔公差带选用H7/k6的过渡配合，既保证装配时的同轴度要求，也不会因为过盈量过大导致装配困难，夹口的开口宽度设计为3mm，当螺栓达到额定拧紧力矩时，夹口的变形量刚好可以抱紧配合轴段，不会出现夹口完全闭合导致的锁紧失效问题。外形设计上采用了圆润的流线型轮廓，没有尖锐的棱角，既可以降低骑行过程中的风阻，也能避免摔车时尖锐结构对骑行者造成额外伤害，表面可根据整车配色需求做阳极氧化、烤漆或者金属抛光处理，

　　兼顾结构强度与外观装饰属性。在受力校核层面，该结构针对骑行过程中常见的颠簸冲击、转向侧推、紧急制动时的纵向载荷都做了对应的壁厚加强，夹槽与主体连接的过渡位置采用大圆角过渡，避免应力集中导致的结构断裂，螺栓的选型也匹配整车的最大载荷要求，保证在极限工况下不会出现螺栓剪切断裂的问题。实际装车使用时，该立管的安装流程简单，仅需使用对应规格的内六角扳手即可完成拆装调整，不需要专用工装，日常维护时只需定期检查锁紧螺栓的力矩即可，适配多数同规格方向柱的巡航摩托车改装与原厂装配需求。
