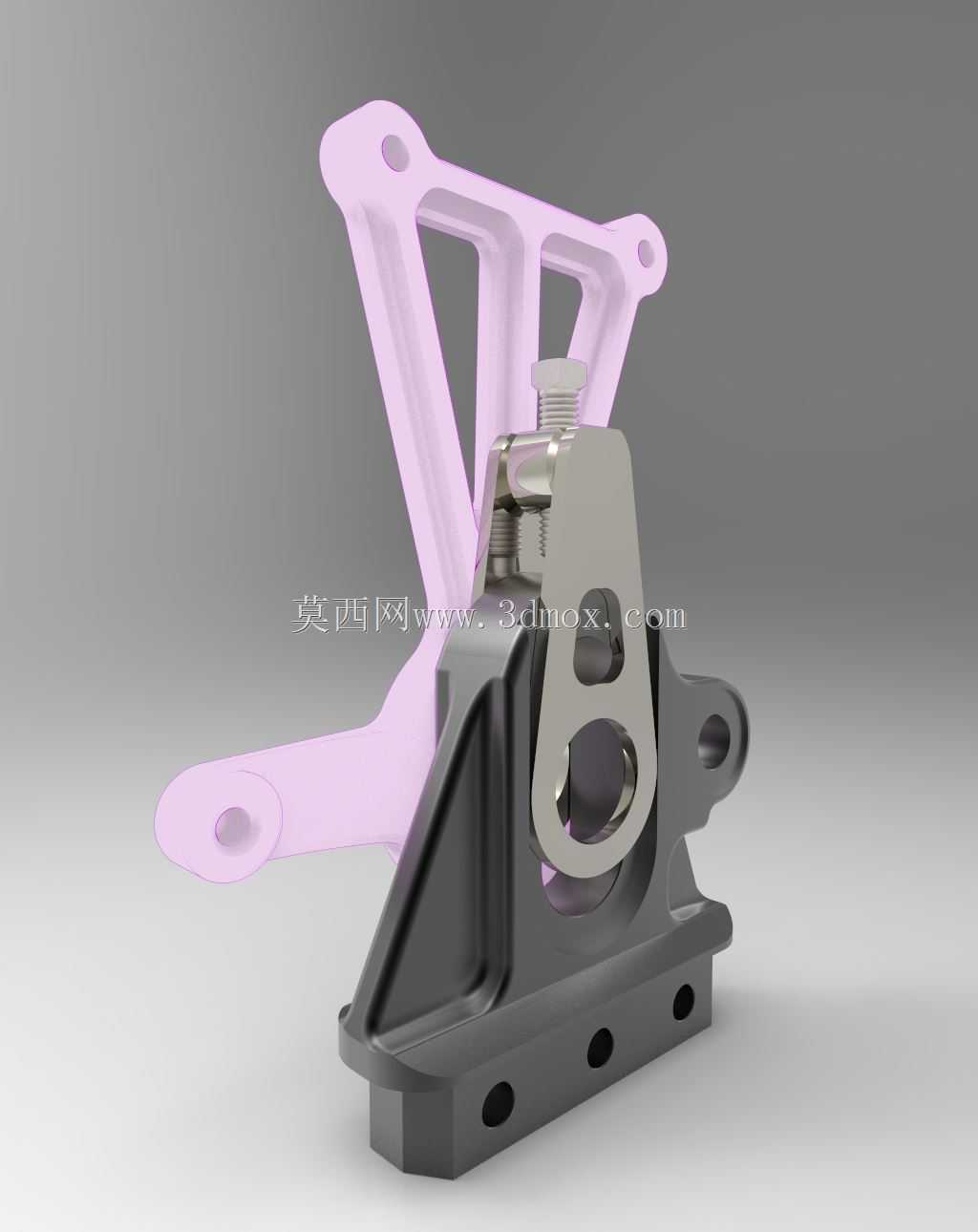

BOYCE PRO-STREE车轴摇臂连接结构

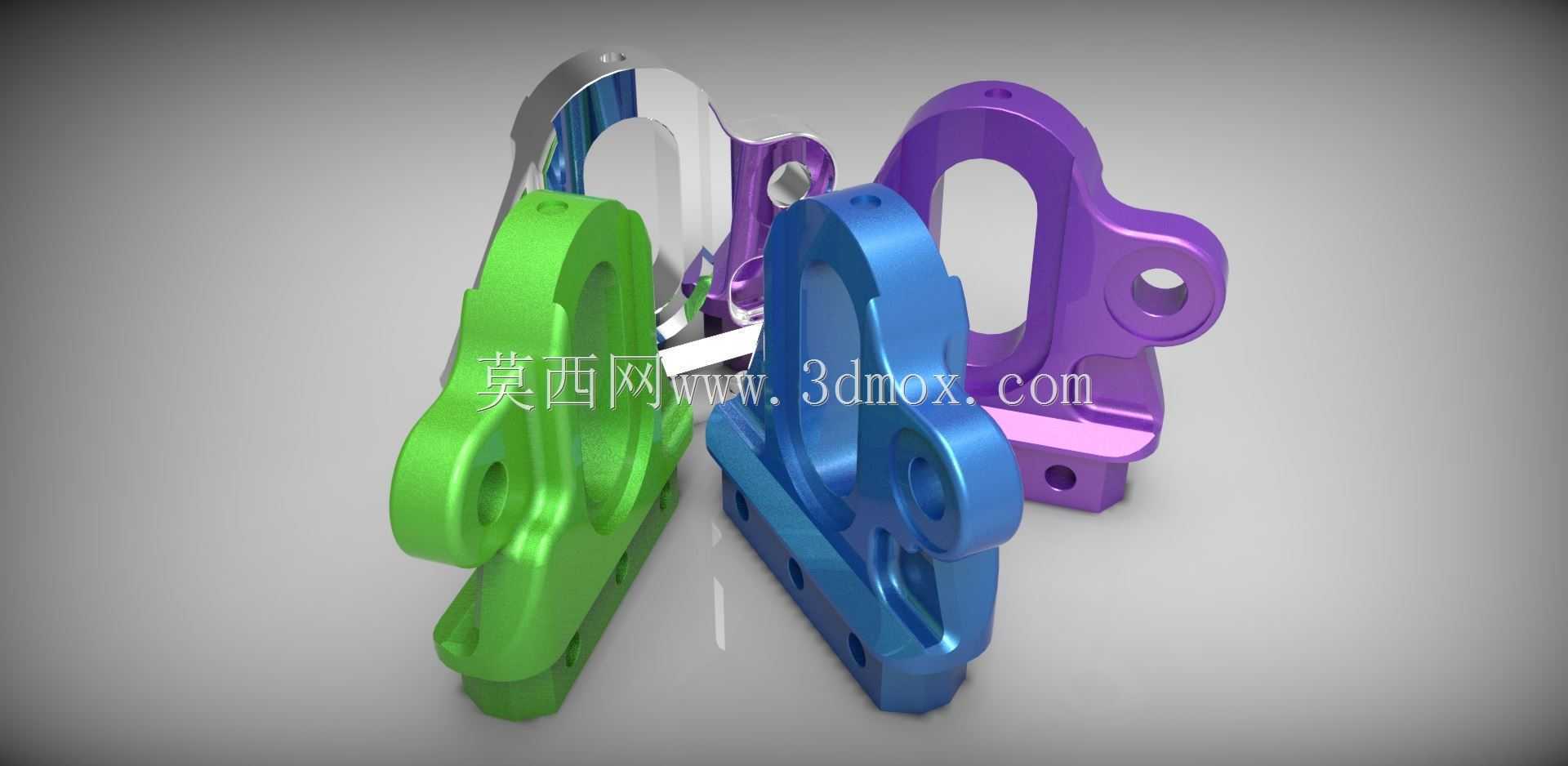

　　该部件属于两轮机车悬挂系统的连接承载构件，主要应用于定制化街车的后摇臂与车轴衔接位置，承担轮组载荷传递、轮距微调定位的核心作用，在非铺装路面行驶、激烈驾驶工况下，可抵消轮组跳动带来的侧向剪切力，避免连接位置出现应力集中导致的形变失效。从结构设计逻辑来看，该构件采用分体式多色分模的造型思路，不同安装位的壁厚做了差异化处理：与摇臂本体贴合的安装面预留了0.2mm的平面度公差余量，保证螺栓锁紧后接触面完全贴合，不会出现局部应力过载；穿装车轴的通孔位置做了加厚凸台设计，凸台边缘设置了R3的过渡圆角，分散车轴转动、轮组跳动带来的径向载荷，避免通孔边缘出现裂纹扩展。安装边界方面，构件整体采用对称式布局，三个螺栓安装孔的孔位公差控制在±0.

　　05mm范围内，可直接适配对应规格的后摇臂安装位，无需额外扩孔或打磨；构件外侧的突出吊耳结构用于固定刹车管线或轮速传感器线束，避免行驶过程中线束与轮组发生剐蹭磨损。实际装车场景中，该部件可通过调整安装垫片的厚度实现车轴前后位置的微调，匹配不同规格的后轮胎尺寸，同时保证链条张紧度处于合理区间，减少传动系统的异常磨损。结构建模过程中，针对受力较大的连接筋位置做了拓扑优化，在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能削减非受力区域的材料厚度，降低构件自身重量，减少悬挂系统的簧下质量，提升车辆行驶过程中的操控响应性。构件表面的安装孔位均做了倒角处理，既可以避免螺栓安装时出现螺纹错扣，也能减少安装过程中边角磕碰导致的涂层脱落，提升部件的长期使用耐久性。
