摩托车制动钳轴安装支架结构设计

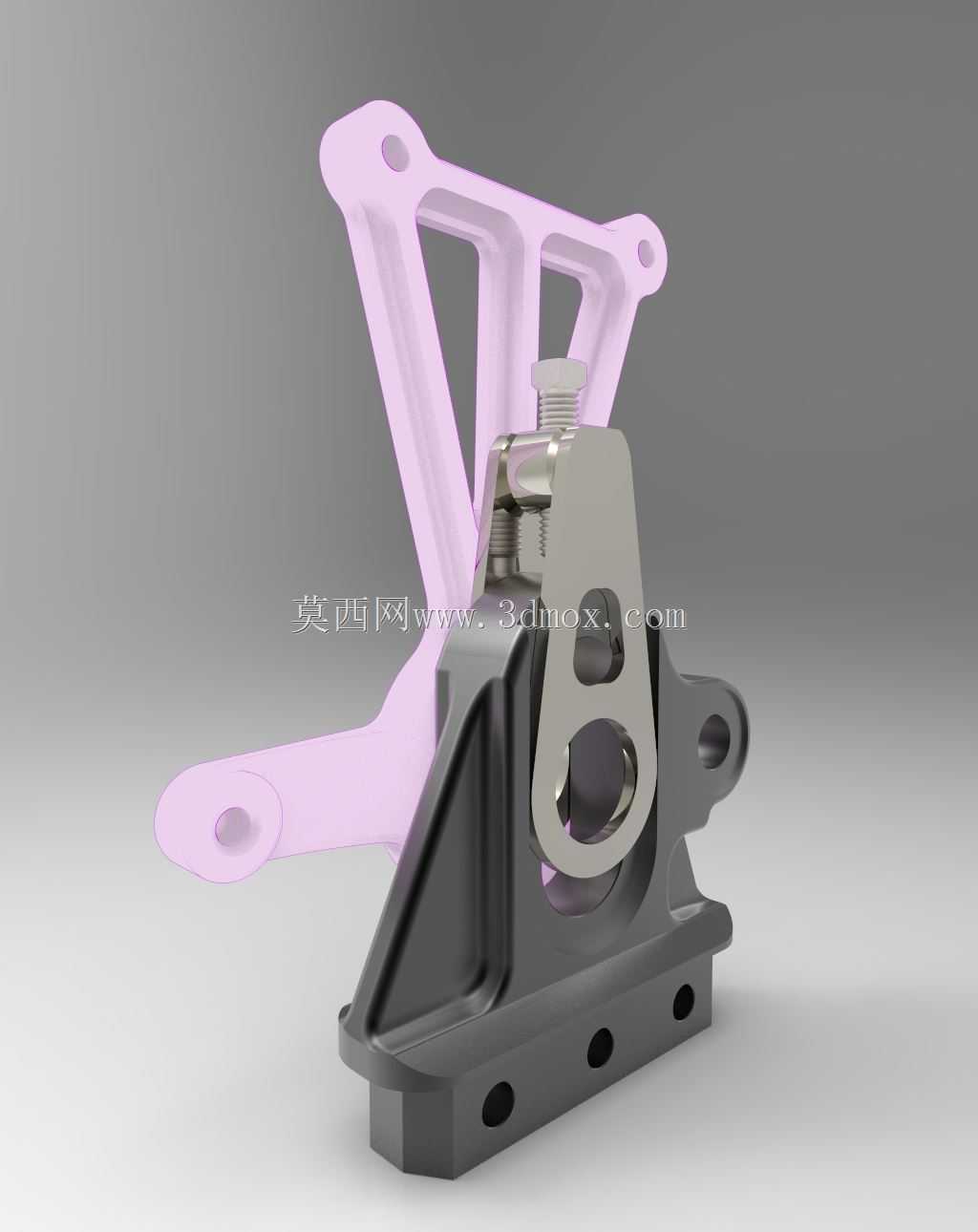

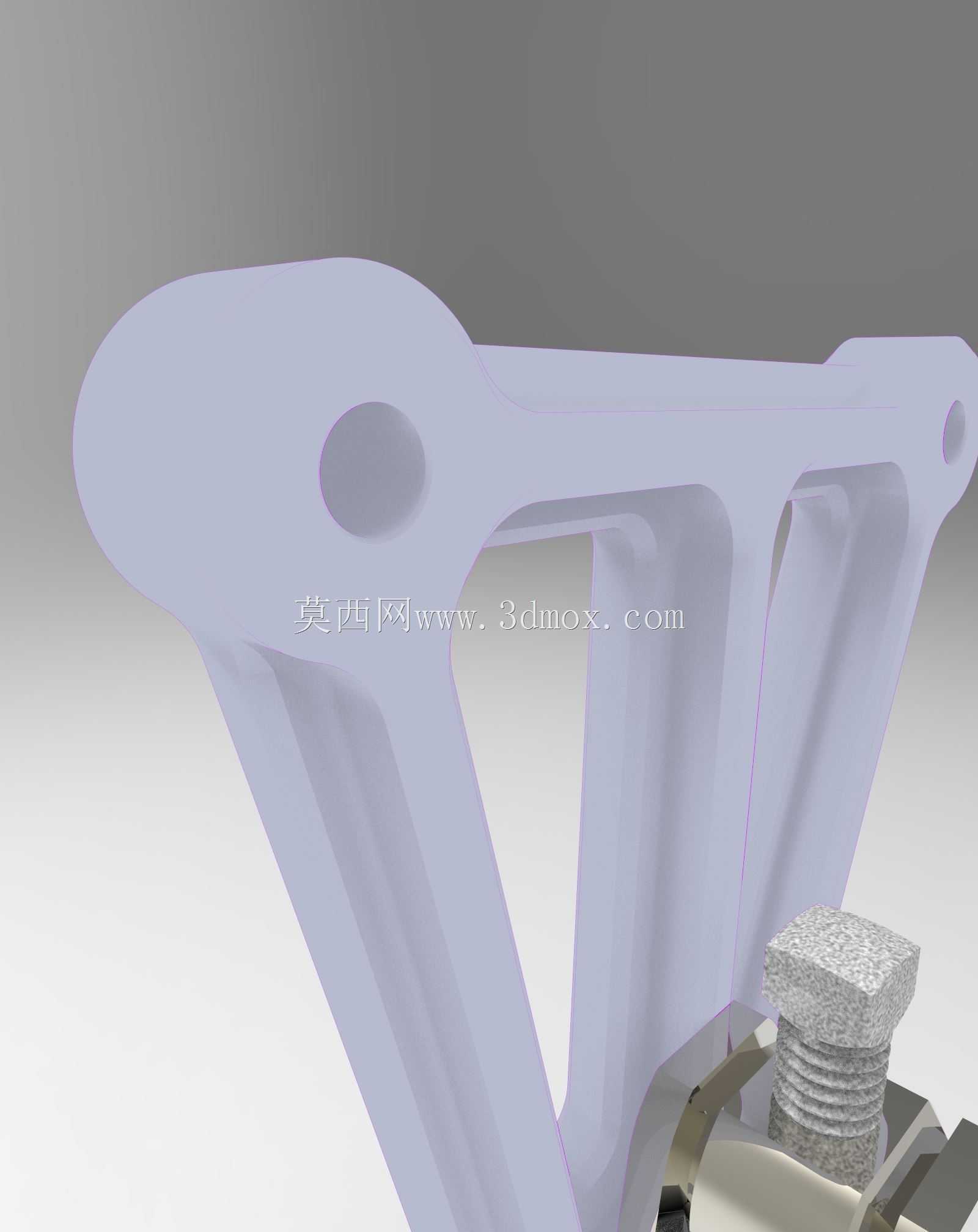

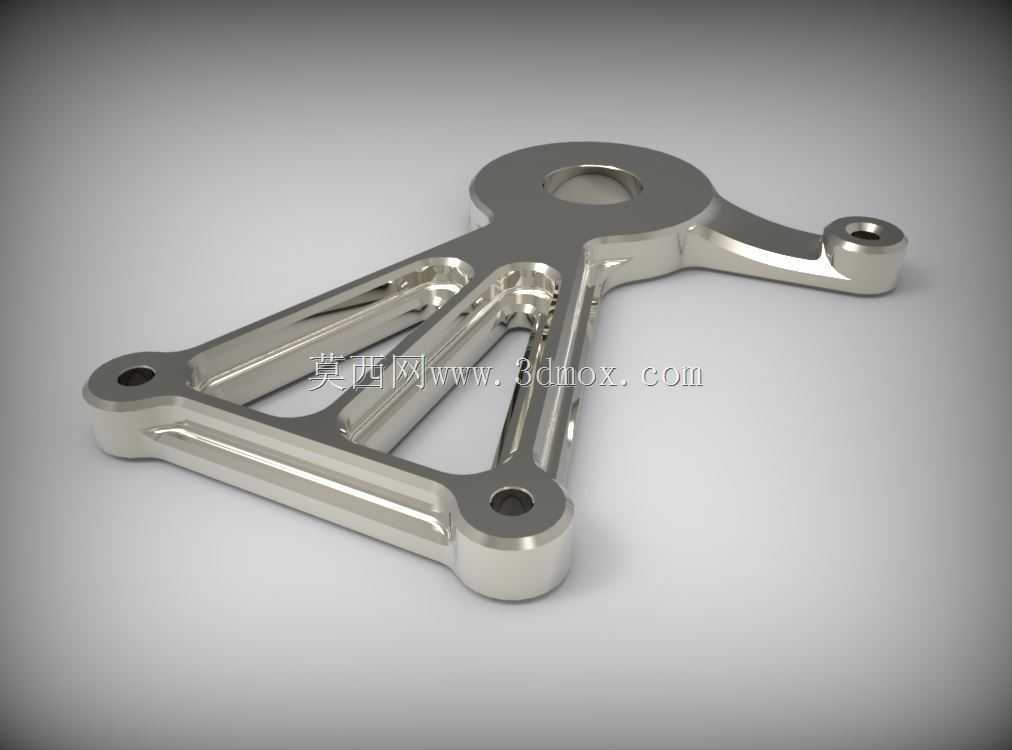

　　该构件属于摩托车盘式制动系统的核心安装承载件，主要应用于中小排量运动型摩托的前悬制动单元装配场景，承担制动钳本体与前减震筒之间的刚性连接作用，在制动工况下传递全部制动力矩，同时约束制动钳的轴向与径向窜动，避免制动过程中出现卡钳偏移、制动片偏磨等问题。从结构设计逻辑来看，整体采用三角桁架式镂空布局，三个主安装孔分别对应减震筒固定点位、制动钳销轴安装位与卡钳浮动限位点，孔位同轴度公差控制在0.02mm以内，确保装配后制动钳滑动顺畅无卡滞。构件主体的加强筋沿制动力传递路径布置，在保证整体刚性的前提下最大化去除非受力区域的冗余材料，相比实心安装座减重约42%，同时避免了应力集中导致的工况下断裂风险，筋条过渡处全部采用R3-R5的圆角处理，

　　适配压铸或CNC铣削的加工工艺要求。安装边界方面，三个固定孔的中心距严格匹配对应车型减震筒的安装孔位参数，上端销轴孔的内径适配标准制动钳浮动销轴尺寸，侧边延伸的限位臂长度经过反复校核，确保制动盘与摩擦片的间隙始终保持在0.1-0.2mm的合理区间，既不会因间隙过大导致制动行程变长，也不会因间隙过小出现拖磨异响。实际装车场景中，该构件需要承受制动时最大可达1200N·m的冲击力矩，因此结构设计时在每个安装孔位周边都做了局部加厚处理，孔内预留衬套压装余量，可适配钢质或铜质耐磨衬套，延长构件的维护更换周期。外形轮廓上，所有外露棱边都做了倒角处理，既避免装配时划伤操作人员，也减少了应力集中点，整体表面可做阳极氧化或喷塑处理，

　　适配摩托车不同外观风格的改装需求。在建模过程中，所有安装面的平面度公差都按照装配要求做了约束，固定孔的沉头深度匹配对应规格的内六角螺栓头部尺寸，确保螺栓装配后完全沉入沉孔内，不会与周边运动部件发生干涉。该结构同时兼顾了原厂配套与改装市场的适配需求，通过调整三个主安装孔的中心距参数，可快速衍生出适配不同车型减震规格的变体结构，无需重新设计整体加强筋布局，大幅缩短同系列产品的开发周期。
