气动多通路分气连接集成阀块结构

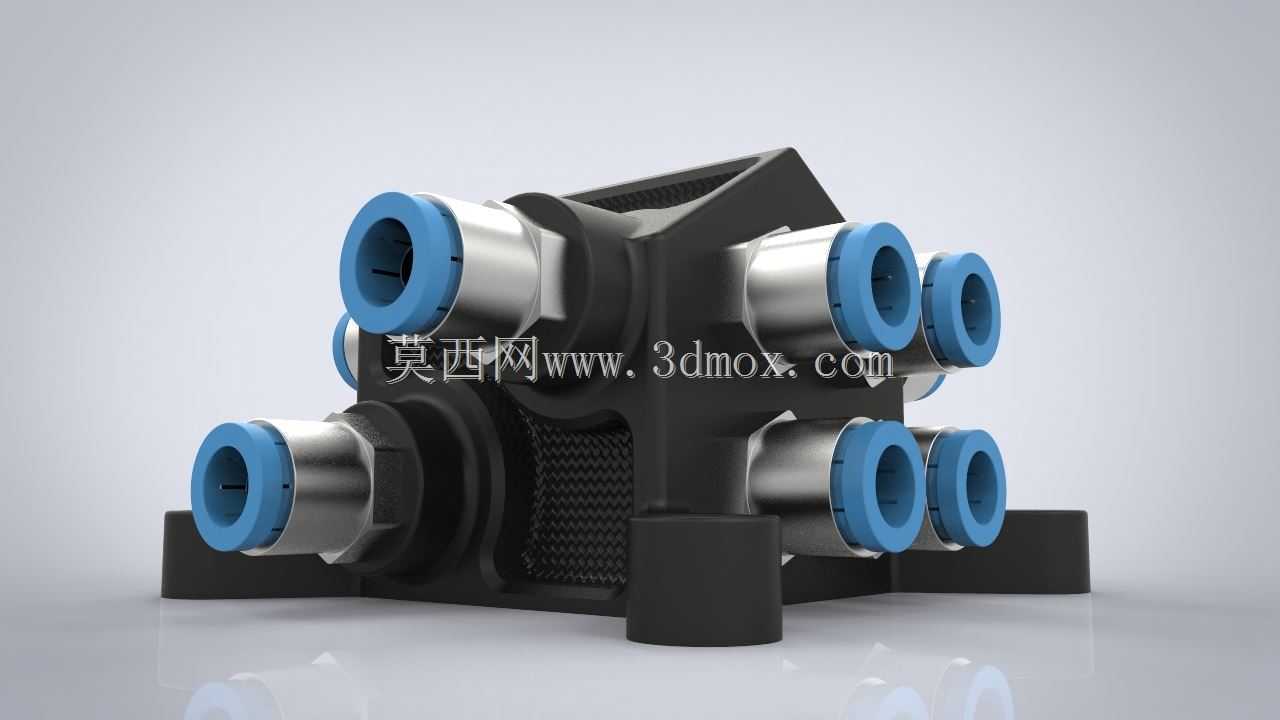

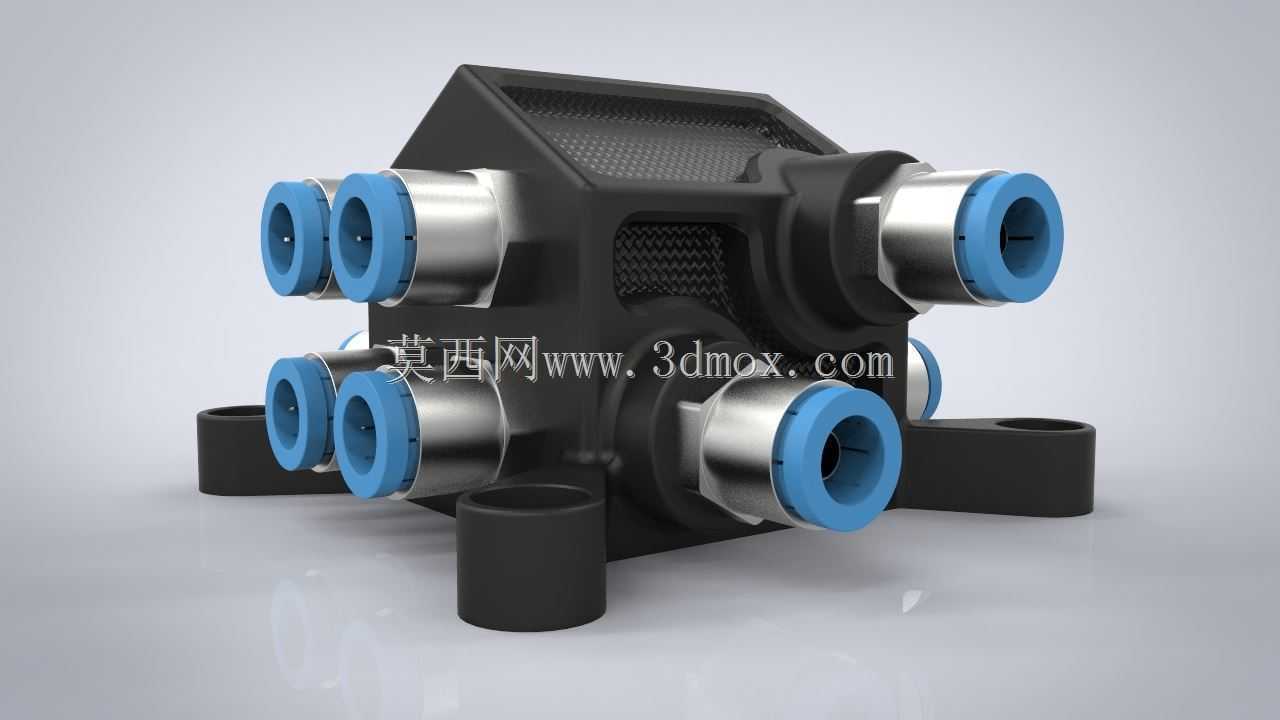

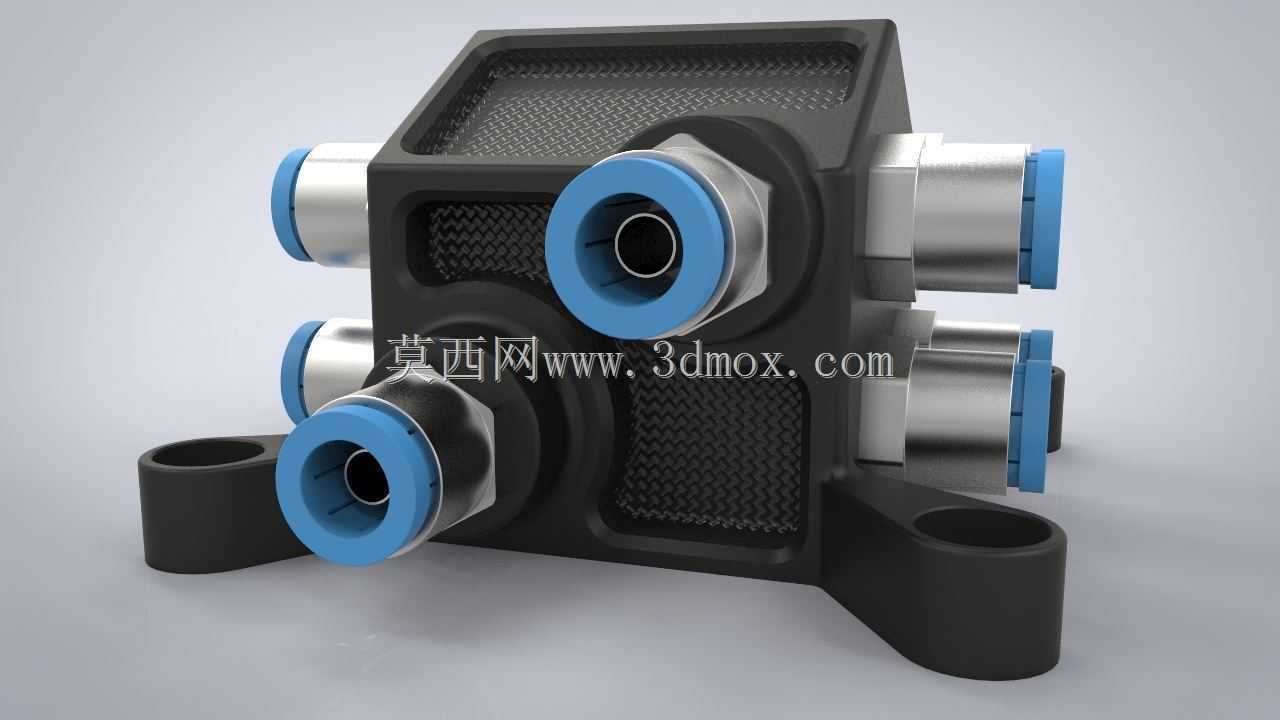

　　这款多通路气路分配集成件，主要面向气动控制系统的多回路供气场景，常见于自动化生产线气路排布、小型气动设备气源分流、游乐设施气动执行件供气管路搭建这类需要单路进气多回路出气的工况，能替代传统零散的三通、四通接头拼接方案，减少管路接头数量，降低气路泄漏点，压缩气路排布占用的安装空间。从结构设计来看，主体采用增强尼龙材质注塑成型，兼顾轻量化与结构强度，表面做了防滑纹理处理，既提升握持装配时的摩擦力，也能强化壳体的抗形变能力，避免管路插拔时壳体受力开裂。所有出气接口统一采用快插式结构，适配常规外径的气动软管，接头端部带蓝色弹性锁紧卡圈与密封胶圈，插管时直接推入即可完成锁紧密封，拔管时按压卡圈就能顺利拔出管路，无需额外工具，

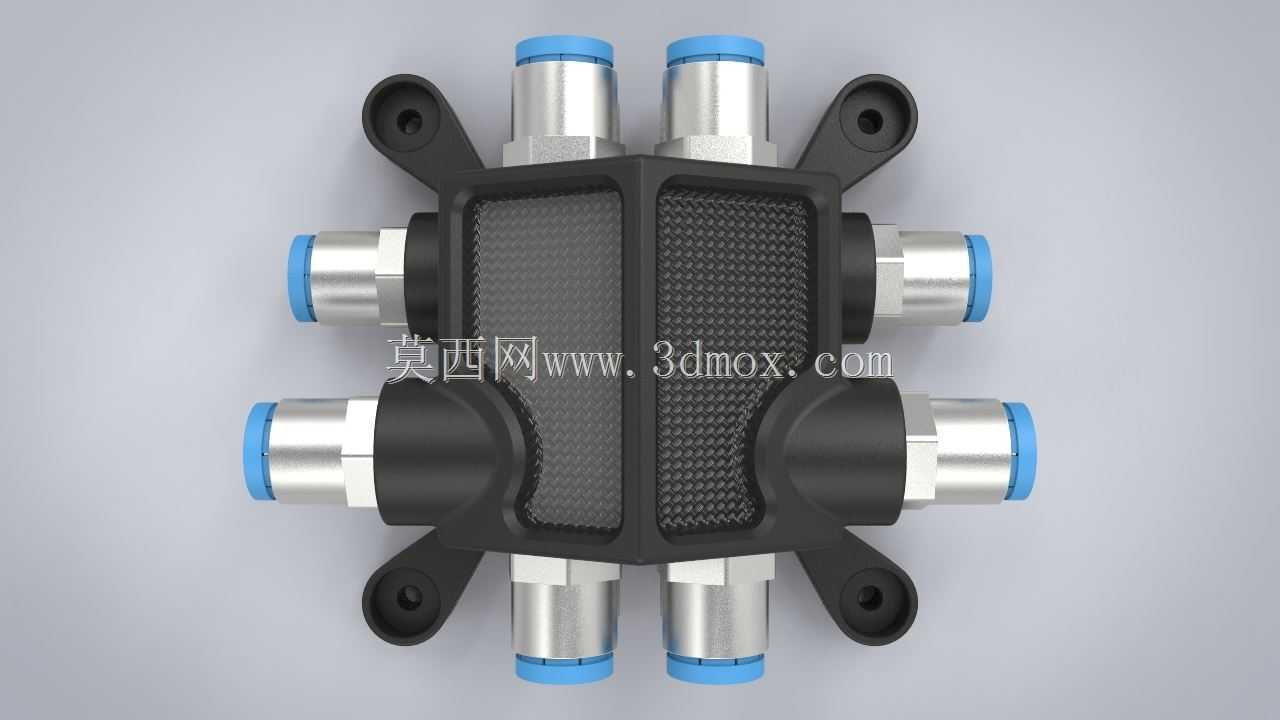

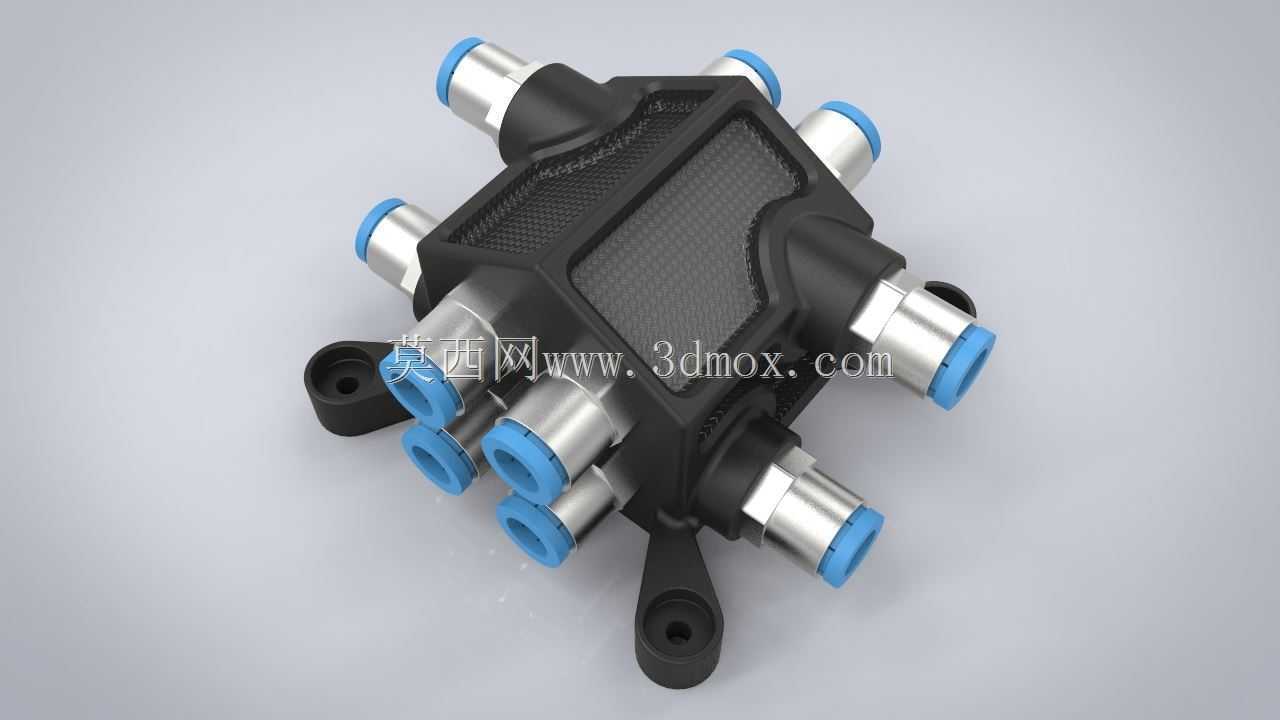

　　装配维护效率远高于传统螺纹拧接的分气接头。整体布局采用多向分布式接口设计，不同方向的接头可以适配不同走向的管路排布，避免管路弯折过度导致气阻增大或者管路折损，底部带两个带安装孔的固定支脚，支脚与主体一体成型，安装孔位适配常规的M4或者M5规格安装螺丝，可以直接固定在设备机架、安装板的平面上，固定后整体抗振性能优异，不会因为设备运行振动导致接头松动。设计阶段充分考虑了气路通径的匹配，内部流道做了圆弧过渡处理，没有直角突变结构，能有效降低压缩空气流经时的压力损失，保证各个出气回路的气压稳定，避免不同回路之间出现气压干扰。接口的排布间距经过优化，相邻接头之间预留了足够的手指操作空间，插拔管路时不会被相邻接头干涉，

　　即使是在安装空间局促的设备内部，也能顺利完成管路的装拆操作。壳体的边角全部做了圆角钝化处理，没有尖锐棱角，装配过程中不会划伤操作人员或者刮破周边的管路线束。这类集成分气件相比零散接头拼接的方案，整体气密性更有保障，因为减少了大量螺纹连接的密封点，只需要在进气端做好主路密封，就能保证整个分气模块的密封性能，日常维护时只需要检查各个快插接口的锁紧状态即可，大幅降低气路系统的运维工作量。在实际选型应用时，需要根据供气回路的数量、工作气压范围、管路外径来匹配对应的规格，这款10通路的分气件可以满足单气源带动10个小型气动执行件的供气需求，比如气动气缸、气动喷嘴、气动吸盘这类耗气量不大的气动元件，工作气压覆盖常规气动系统的0.1-0.

　　8MPa范围，完全能满足大部分民用、工业小型气动系统的使用要求。安装时需要注意固定面的平面度，避免强行锁付螺丝导致壳体变形，影响内部流道的密封性，管路插接时需要保证管端切口平整，插入深度到位，避免出现漏气或者管路脱开的问题。
