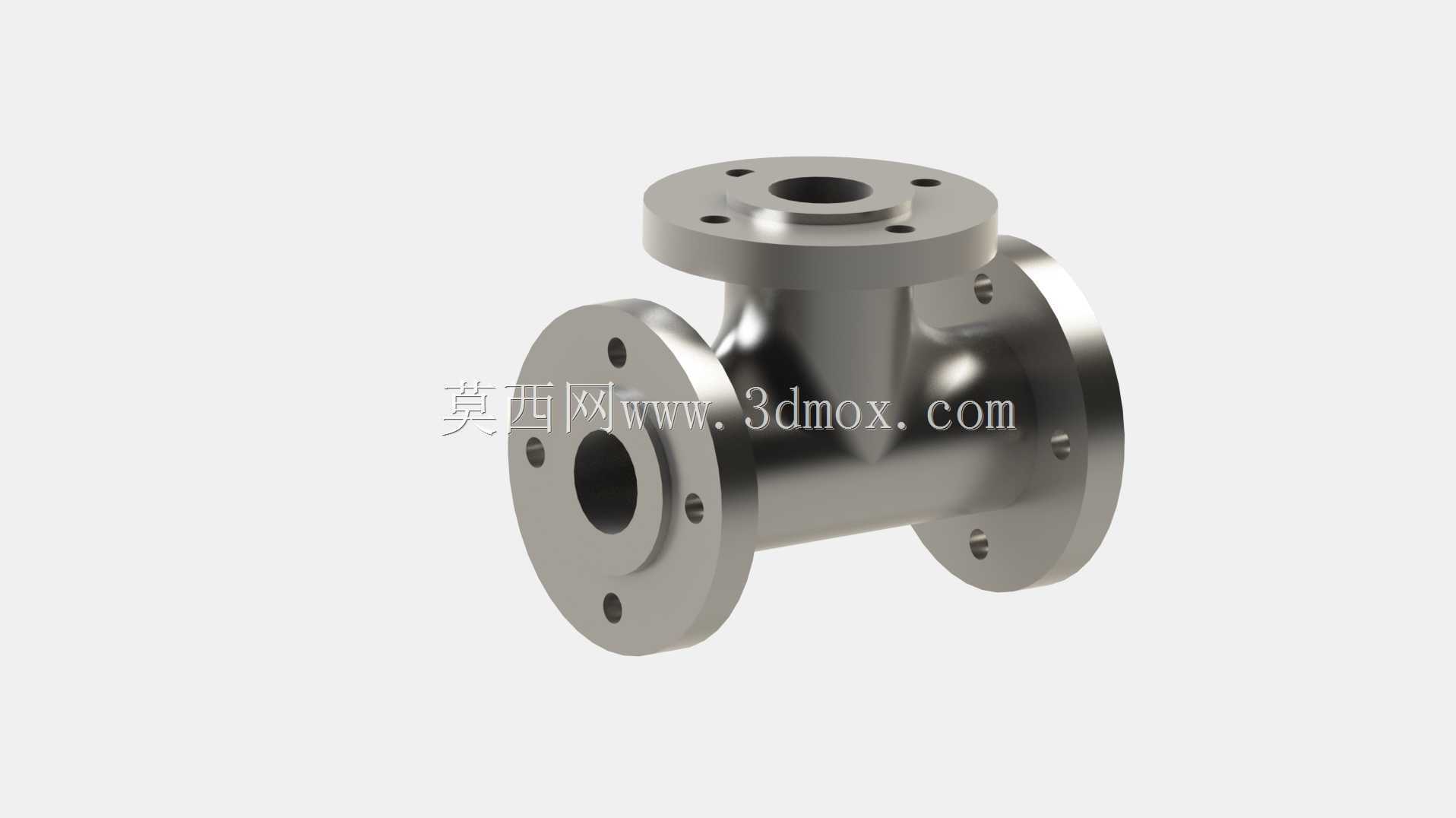

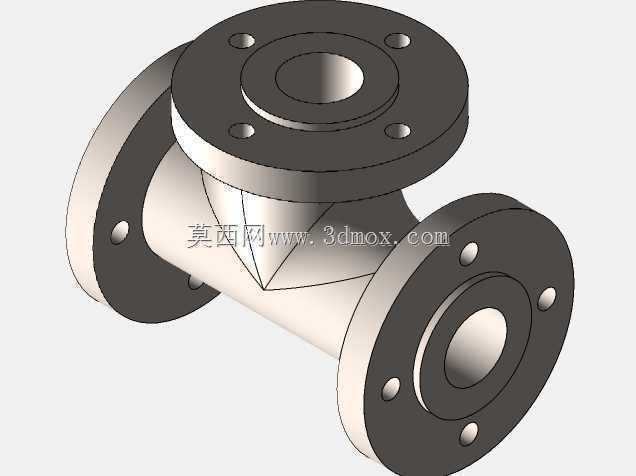

法兰式三通管道连接结构

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，这类三向法兰连接结构是管路改向、分流合流的核心连接件，区别于焊接式三通，法兰连接的形式无需现场动火作业，在易燃易爆的化工生产区、后期需要频繁拆解维护的管路段适配性极强，能大幅降低现场安装的作业风险与后期运维的拆装成本。从结构设计逻辑来看，三个连接端均采用凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，安装时可通过匹配的螺栓副实现与对应管路法兰的刚性对接，法兰端面预留的密封槽可适配非金属垫片或金属缠绕垫片，在中低压工况下能有效避免介质渗漏，三个接口的通径保持一致，可实现等径分流，不会出现局部通径突变导致的流阻陡增、介质紊流问题，能减少输送过程中的压力损失，

　　也能避免含颗粒介质在变径处沉积堵塞。建模过程中，主体流道采用等径圆柱空腔结构，三个接口的轴线处于同一平面且互为90度垂直布局，主体与法兰盘的衔接处做了圆弧过渡处理，避免直角结构带来的应力集中问题，在管路承受水锤冲击、温度形变产生的附加应力时，过渡圆弧能分散应力载荷，降低焊缝或结构本体开裂的风险。法兰盘的厚度、螺栓孔的中心距、密封面的凸台高度均遵循通用管路法兰的尺寸规范，可直接适配同压力等级、同公称通径的标准法兰，无需额外加工转接件，安装边界上，三个方向的法兰端面均为安装基准面，安装时需保证三个对接法兰的端面平行度、螺栓孔的同轴度误差控制在允许范围内，避免强制对口导致的密封面压偏、螺栓受力不均问题。这类结构在实际应用中，

　　可根据输送介质的特性匹配不同的材质，输送腐蚀性介质时可采用不锈钢或衬塑材质，普通给排水场景可采用碳钢材质，法兰连接的形式也让管路后期改造、加装检测仪表时的拆解作业更便捷，无需切割管路即可完成局部段的更换调整，在长距离输送管网、车间工艺管路布局中应用十分广泛。
