带保护弹簧的拖车电缆连接组件结构

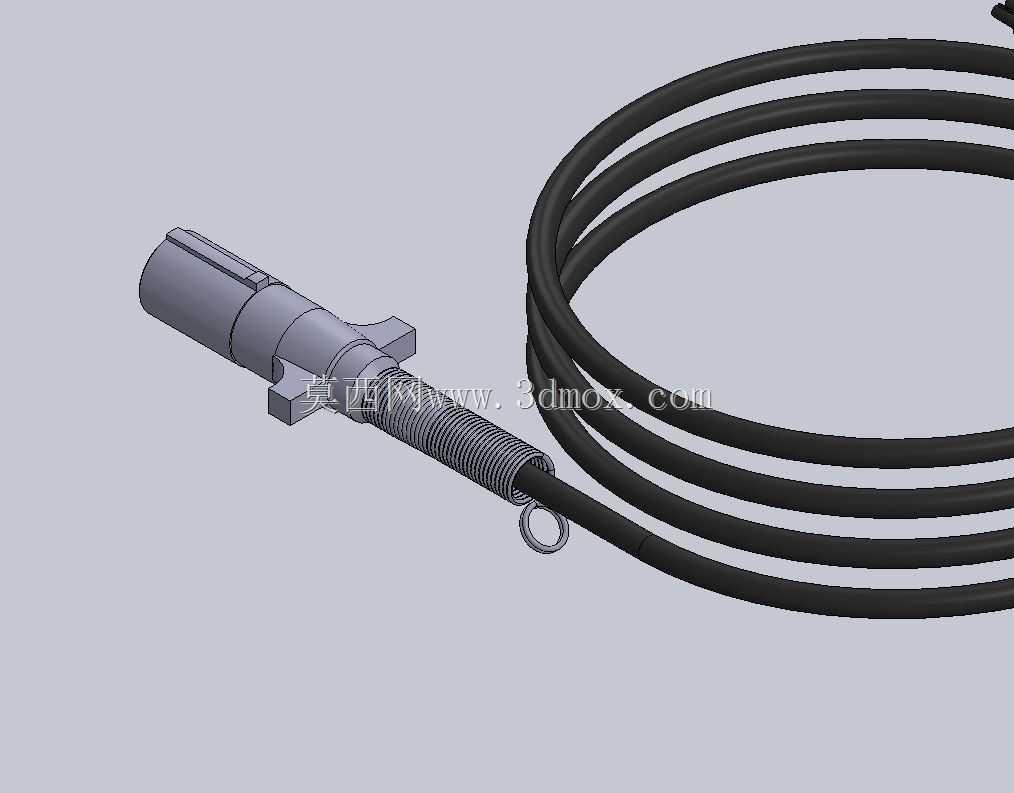

　　在挂车与牵引车的电气连接场景中，这类带保护弹簧的电缆连接器是保障行车信号稳定传输的核心部件，日常作业里，车辆行驶过程中会持续产生颠簸、转向拉扯、线缆弯折等工况，普通电缆直接接入连接器的位置，很容易因为反复弯折出现线芯断裂、外皮破损的问题，轻则导致转向灯、刹车灯信号失效，重则引发道路行驶安全隐患，因此在连接器出线端集成保护弹簧结构，是这类车载连接部件的典型优化设计。从结构设计逻辑来看，连接器主体采用硬质绝缘壳体，插接端做了导向定位结构，能和牵引车端的对接座快速对位，避免插错针脚导致的电路故障，壳体外侧的凸起卡位结构，插入对接座后可以形成卡扣限位，防止车辆颠簸过程中连接器松脱。出线端的保护弹簧采用密圈螺旋结构，

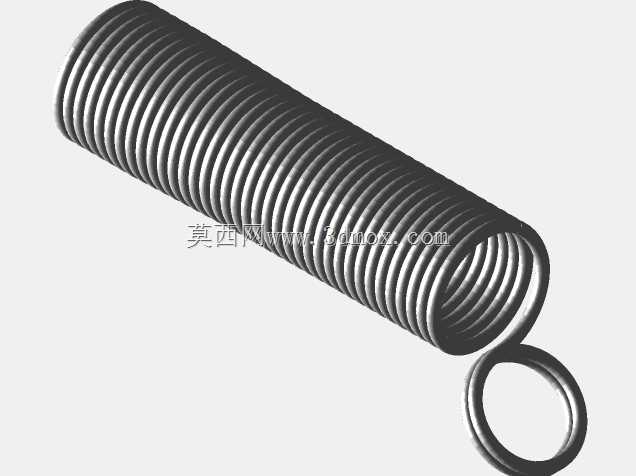

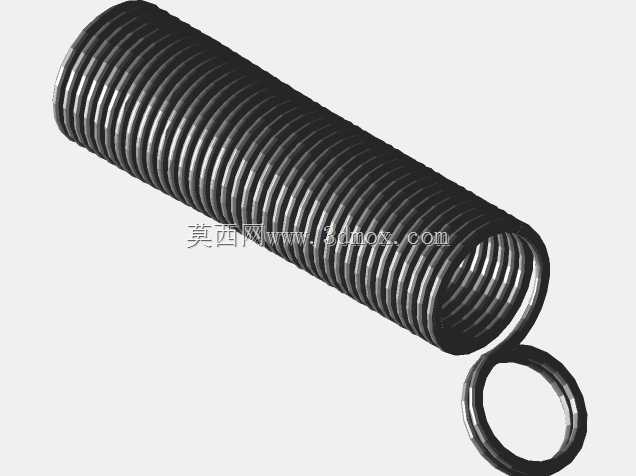

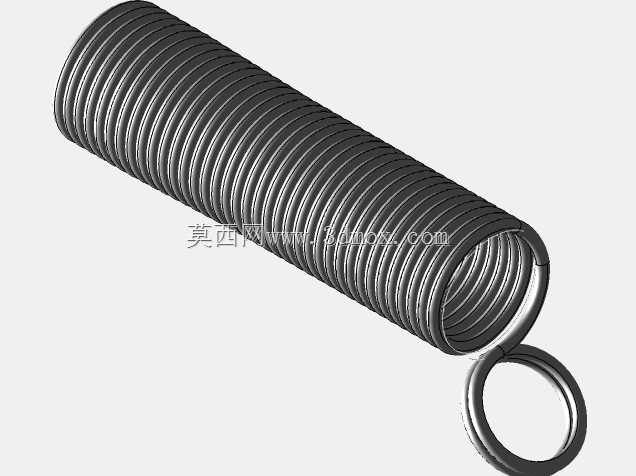

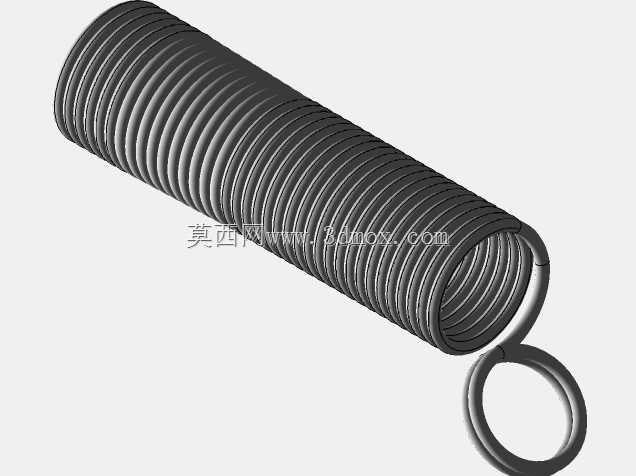

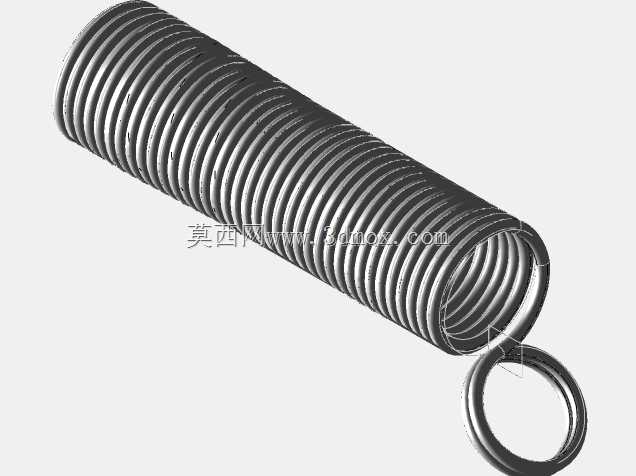

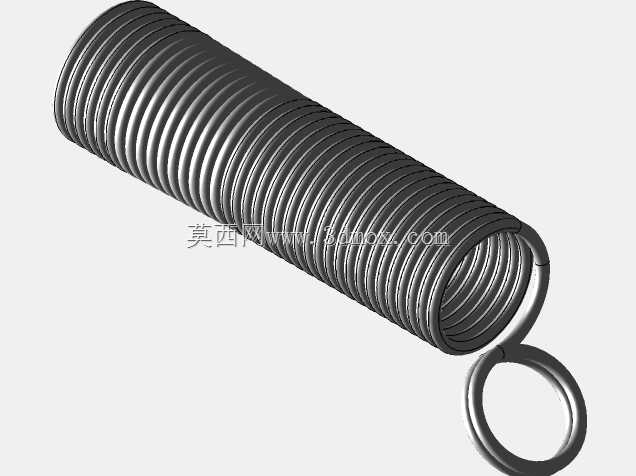

　　一端嵌合在连接器壳体的尾部卡槽内，另一端套在电缆外皮上，弹簧的刚度经过匹配设计，既不会因为过硬导致线缆弯折阻力过大，也不会因为过软失去防护效果，当线缆受到侧向弯折或者轴向拉扯时，弹簧会将受力均匀分散到一段长度的线缆上，避免应力集中在连接器与线缆的衔接位置，大幅降低线缆断裂的概率。弹簧末端还设置了小吊环结构，实际装车时可以通过扎带或者细钢丝绳将吊环与挂车底盘的固定点连接，进一步分担线缆受到的拉扯力，避免拉力直接作用在连接器插针上。配套的电缆采用多芯耐油橡胶外皮，适配挂车常用的灯光信号、制动信号的线路排布，线缆的弯曲半径匹配保护弹簧的活动范围，在车辆最大转向角度下，弹簧段的线缆弯折角度不会超过外皮的耐弯折极限。安装边界方面，

　　连接器主体的插接段外径、插入深度都符合挂车电气连接的通用尺寸规范，不需要额外改制对接座就能直接替换原有部件，保护弹簧的长度覆盖了线缆最容易出现弯折疲劳的100-150mm区间，弹簧的外径略大于电缆外径，不会和底盘上的走线固定卡箍产生干涉，装车时只需要将连接器插接到对应插座，扣好锁扣，再将末端吊环做辅助固定即可完成安装，日常维护时也可以直接观察弹簧段的线缆状态，不需要拆解连接器就能排查外皮破损隐患。这类结构不仅适用于普通货运挂车，在农用拖车、工程特种挂车的电气连接场景中也能适配，针对户外作业的泥水、低温环境，连接器壳体的密封结构和弹簧的防腐镀层，也能保证部件在复杂工况下的长期使用寿命，减少线路故障的排查维护成本。
