模具用带孔石墨衬套结构设计

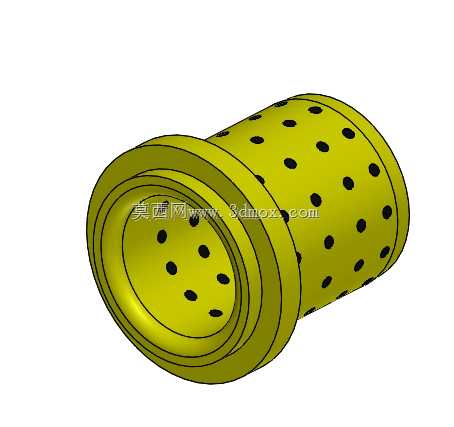

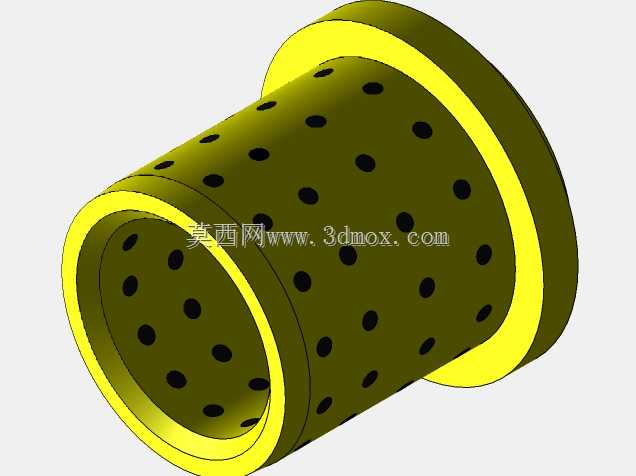

　　这款带孔石墨衬套主要应用于模具的导柱导向、滑动摩擦副支撑场景，在注塑模、冲压模的连续往复动作工况中承担减磨、导向、承载的核心作用，区别于常规铜套、钢套的纯金属摩擦结构，嵌入石墨的设计能够在无额外润滑的工况下持续形成转移润滑膜，避免模具高速开合过程中出现干磨拉伤、咬合抱死的问题。从结构设计逻辑来看，衬套采用带法兰边的阶梯筒状结构，法兰端在安装时可直接贴合模具模板的安装面，起到轴向定位作用，无需额外设计轴向压紧的挡圈结构，安装时直接将衬套主体压入模板的预制安装孔内，法兰端面与模板面齐平即可完成轴向固定，大幅降低模具装配时的零件加工与装配工作量。衬套筒身均匀分布的通孔并非减重设计，这些孔位是固体石墨嵌件的安装位，

　　嵌装完成后石墨柱略高于金属基体表面，在初次磨合阶段石墨会率先与对磨的导柱表面接触，在摩擦热的作用下均匀附着在导柱表面形成连续的固体润滑层，后续往复运动过程中，石墨会持续微量补充到摩擦界面，即使在模具长期运行、维护间隔较长的场景下，也能保持稳定的低摩擦系数。设计时需要重点控制衬套的内外径同轴度，通常同轴度公差需要控制在0.02mm以内，避免导柱在衬套内滑动时出现卡滞、偏磨的问题；法兰端与筒身的垂直度公差同样需要严格管控，防止压装后衬套轴线与模板安装面不垂直，导致导柱运动时出现别劲现象，加速衬套与导柱的异常磨损。衬套的外径与模板安装孔采用H7/p6的过盈配合，保证衬套在长期往复冲击载荷下不会出现转动、轴向窜动的问题；

　　内孔与导柱采用H7/f7的间隙配合，预留足够的润滑膜存储空间，同时保证导向精度满足模具开合的定位要求。筒身的石墨孔采用等距交错排布，避免同一截面位置出现过多孔位导致衬套整体结构强度下降，排布时需要保证衬套在全行程范围内，摩擦接触面都有对应的石墨润滑点覆盖，不会出现局部无润滑的摩擦区域。在模具实际使用场景中，这类石墨衬套尤其适合洁净车间内的生产工况，不会出现润滑油泄漏污染产品的问题，同时耐温性能远优于常规含油轴承，在模具局部温度达到150-200℃的工况下依然能保持稳定的润滑性能与结构强度，不会因为温度升高出现润滑失效、衬套变形的问题。针对模具开合过程中的侧向载荷，衬套的壁厚设计经过载荷校核，能够承受导柱传递的侧向偏载，避免薄壁衬套在长期冲击下出现开裂、变形的问题，法兰边的厚度也经过针对性加强，防止压装或者受轴向冲击时法兰出现断裂。
