模具用带肩弹簧定位导向螺栓结构

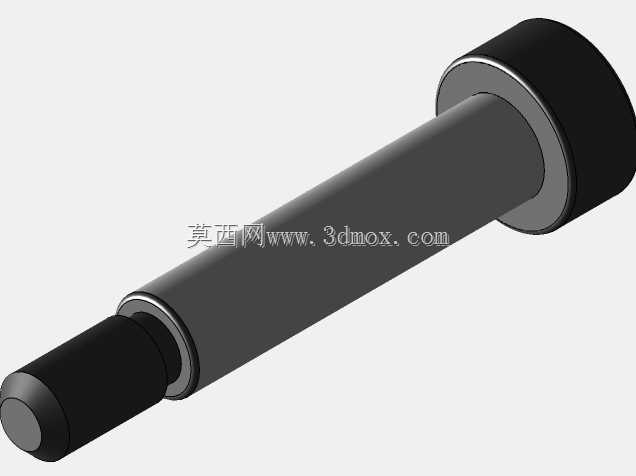

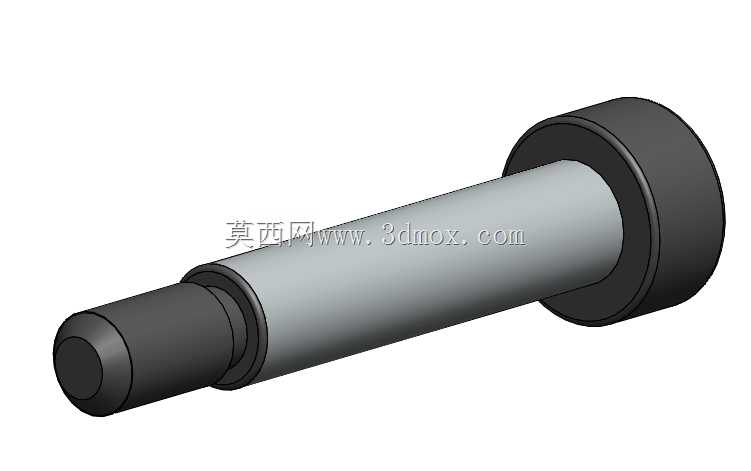

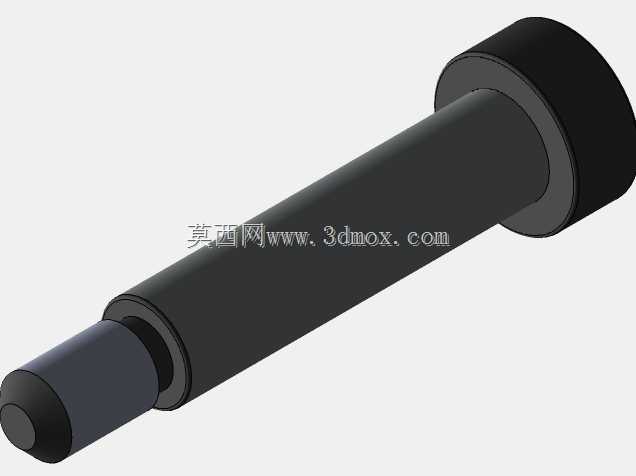

　　做冲压模具、注塑模具结构设计的工程师，大概率都碰到过弹簧回程卡滞、偏磨的问题，尤其是小吨位连续模的卸料板弹簧组，一旦弹簧受力轴线偏移，轻则卸料板卡涩拉伤料带，重则弹簧断裂砸坏模仁，维修停线的损失远高于配件本身成本。这款带肩弹簧固定螺栓，就是专门针对模具弹簧的安装定位痛点设计的导向紧固件。从结构上看，它采用一体式阶梯轴设计，头部是大直径圆柱挡肩，安装时挡肩端面直接贴合模座的沉孔安装面，不需要额外加装平垫就能实现轴向限位，避免螺栓拧紧时弹簧端面被压偏；杆身分为两段，靠近头部的长杆段直径与弹簧内径做间隙配合，配合公差控制在H8/g7区间，刚好能穿入弹簧内圈，全程约束弹簧的压缩轨迹，哪怕弹簧在高频开合工况下出现微小的受力不均，

　　也会被杆身限制径向偏移，不会出现弹簧歪扭、蹭碰周边模腔零件的问题；前端的短细杆段是定位端，对应卸料板或者推件块上的定位孔，安装时直接插入孔位就能完成同轴定位，不需要反复调整弹簧与安装孔的对中度，能大幅缩短模具装配的校调时间。在实际选型应用中，这类螺栓的尺寸边界完全适配常规模具弹簧的安装规范，杆身长度要比弹簧自由长度短3到5毫米，保证弹簧完全压缩时，螺栓挡肩不会和对面的安装面发生硬顶碰撞，挡肩直径要比弹簧外径大1到2毫米，完全覆盖弹簧端面，避免弹簧压缩时边缘脱出挡肩范围。不同于普通的内六角螺栓，这款螺栓的杆身表面做了光滑磨削处理，粗糙度控制在Ra1.6以下，弹簧在杆身上往复伸缩时不会出现刮擦掉屑的问题，也能减少弹簧内圈的磨损，

　　延长弹簧的使用寿命。在多工位级进模、小型塑料模的推板复位结构里，这类固定螺栓可以替代传统的“螺栓+导套”的弹簧定位方案，不需要在模座上额外加工导套安装孔，直接在模座上打对应直径的过孔，沉孔加工到挡肩埋入深度即可，能有效减少模座的加工工序，降低模具的制造成本。实际装配时要注意，螺栓的拧紧扭矩要控制在对应材质螺栓的推荐扭矩范围内，避免挡肩压溃模座的安装面，同时要保证同一组弹簧对应的所有固定螺栓杆身直径一致，避免出现单根弹簧卡滞导致整个卸料板受力不均的问题。
