20mm行程机械式计数装置结构设计

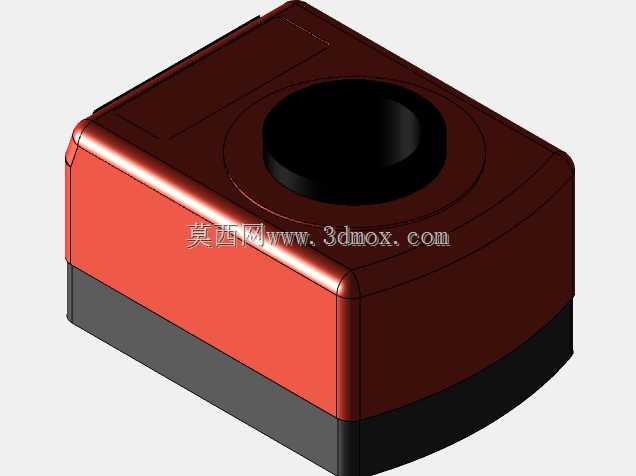

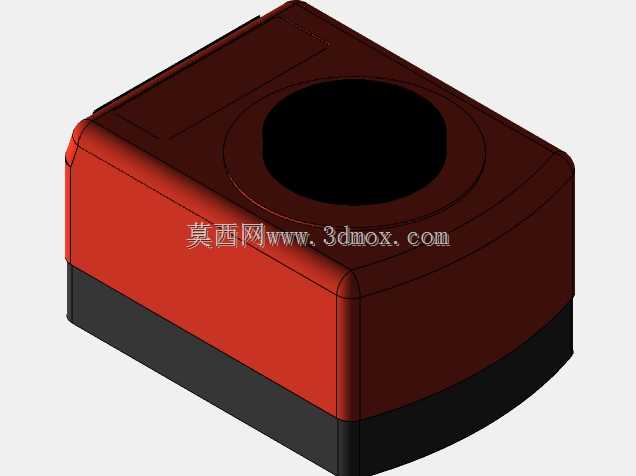

　　这款20mm规格的机械式计数装置，主要面向工业现场的往复位移计数场景，在冲压设备工位计数、输送线工件累计、手动工装动作频次统计等场景中应用广泛，不需要外接供电，依靠机械传动触发计数轮进位，可靠性远高于普通电子计数装置，在油污、粉尘、温湿度波动较大的车间环境下也能稳定工作，不会出现电子器件受干扰跳数、断电丢数的问题。从结构设计来看，整体采用方正的盒式壳体，主体外壳做了圆角过渡处理，避免安装和使用过程中锐边划伤操作人员，正面预留的椭圆开孔是计数触发端的连接位，可适配不同形式的摆杆、顶杆触发结构，顶部的数字显示窗做了内凹下沉设计，能减少车间内切削液、粉尘直接落在显示窗表面，降低读数遮挡的概率。设计过程中优先考虑了安装边界的适配性，

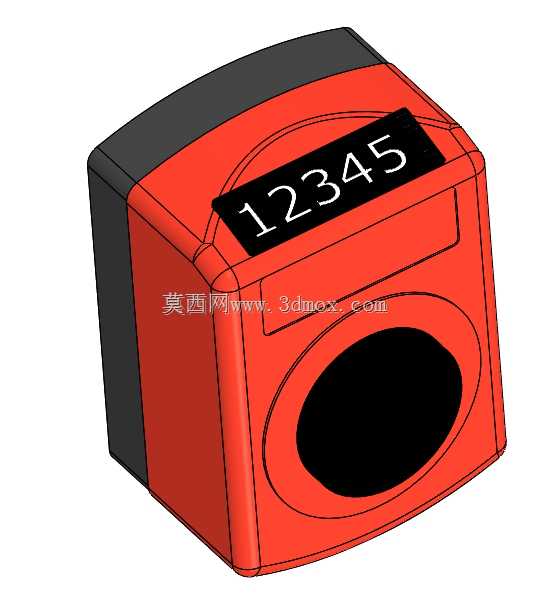

　　整体厚度控制在紧凑范围内，20mm的额定行程对应触发端的有效位移区间，安装时不需要对现有设备做大幅改造，可直接通过壳体侧边的安装孔固定在设备机架、工装台板的对应位置，触发端与设备运动部件的连接预留了足够的调节余量，能适配不同安装角度的触发需求。内部计数轮组采用经典的十进制进位结构，每一位数字轮的进位棘爪都做了耐磨处理，长期反复触发也不会出现进位卡滞、跳位的问题，数字轮采用高对比度的黑底白字设计，现场操作人员站在常规操作位置就能快速读取累计数值，不需要额外凑近辨识。壳体的黑红分色设计并非单纯的外观处理，黑色部分为耐磨工程材质，对应安装贴合面和易磕碰的边角位置，红色部分为主体壳体，在车间复杂的设备环境中辨识度更高，

　　便于日常巡检时快速确认装置位置和读数状态。在结构细节上，触发端的复位结构内置在壳体内部，不需要额外加装复位弹簧，外接触发部件撤去作用力后可自动回到初始位置，等待下一次计数触发，整体结构没有易损的电子元件，日常维护只需要定期清理表面积尘即可，不需要复杂的校准操作，非常适合工业现场长期无人值守的计数需求。
