内燃机活塞曲柄连杆机构三维建模作品

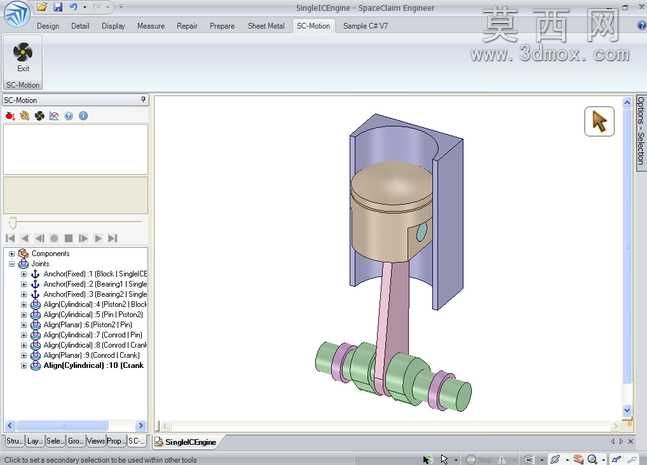

本作品为内燃机核心动力组件的三维建模成果，完整还原了活塞、连杆、曲轴及配套缸体结构的装配关系，建模过程严格遵循内燃机动力传递的实际机械逻辑，各部件的尺寸比例、配合间隙均参考通用小排量内燃机的实际设计参数设定，保证结构合理性与运动可行性。建模阶段首先完成各独立零件的特征构建：活塞部分精准还原了活塞头部、环槽、销座的结构细节，对活塞销与销座的配合面做了公差适配的特征处理，保证装配后可实现相对转动；连杆部分还原了杆身、大小头轴瓦的结构特征，大小头的同轴度、杆身的过渡曲面均做了平滑处理，避免运动过程中出现结构干涉；曲轴部分完整构建了主轴颈、连杆轴颈、曲柄臂的结构，对轴颈的圆角过渡做了细节优化，还原实际曲轴的应力分散设计；配套的半剖缸体结构做了简化处理，既保留了缸套内壁与活塞的配合特征，又通过半剖形式清晰展示内部组件的装配状态。材质与渲染层面，针对不同部件的实际材质属性做了区分设置：活塞采用铝合金材质的哑光金属质感，还原量产活塞的表面处理效果；连杆与曲轴采用锻钢材质的金属质感，区分不同机加工面的粗糙度差异；缸体采用铸铁材质的深灰金属质感，半剖截面做了剖面材质区分，让装配层次更加清晰。装配阶段严格按照内燃机实际装配顺序完成组件配合，通过同轴、重合、距离等配合约束锁定各部件的相对位置，同时保留活塞往复运动、连杆摆动、曲轴转动的运动自由度，为运动仿真提供基础。设计过程中重点验证了组件运动的无干涉性，通过运动仿真模拟内燃机做功冲程的动力传递过程，可直观展示活塞的直线往复运动通过连杆转化为曲轴旋转运动的完整过程，各部件的运动行程、摆动角度均符合曲柄连杆机构的运动学规律，可用于内燃机原理教学、结构展示等场景，帮助观者直观理解动力系统核心组件的工作逻辑与结构关系。
