导轨式熔断器保险丝座三维结构设计

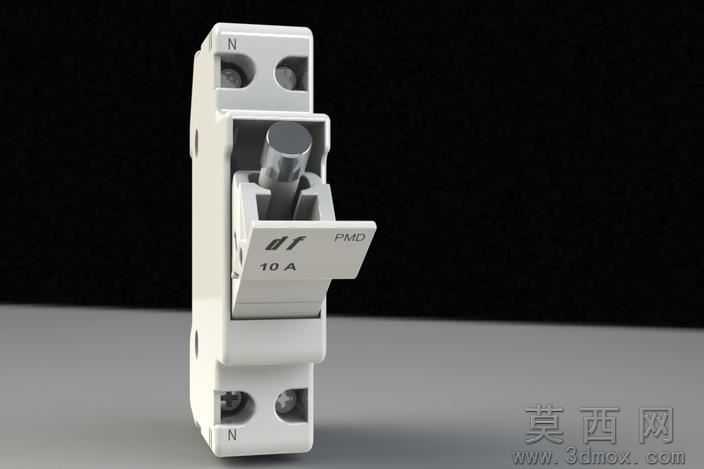

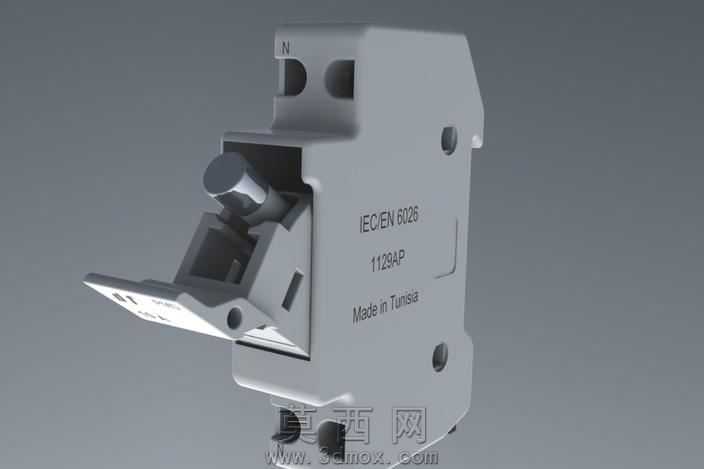

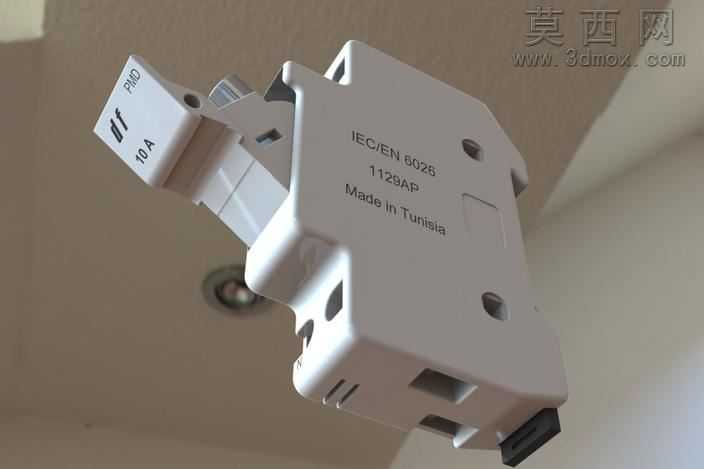

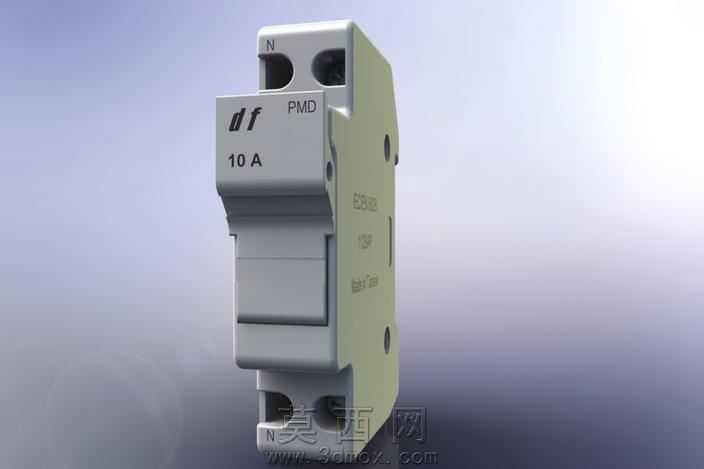

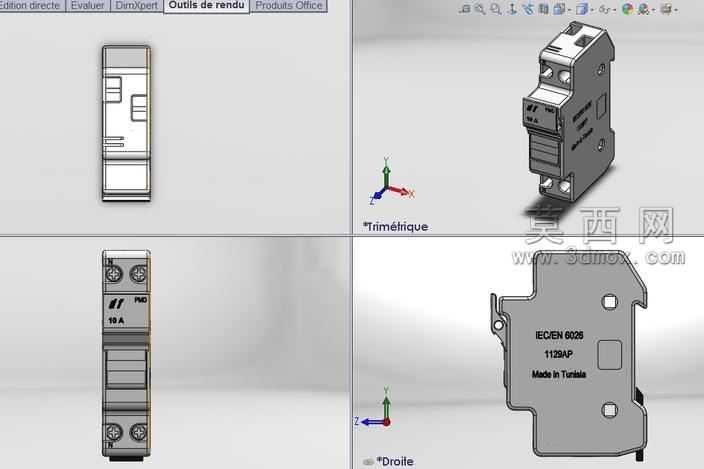

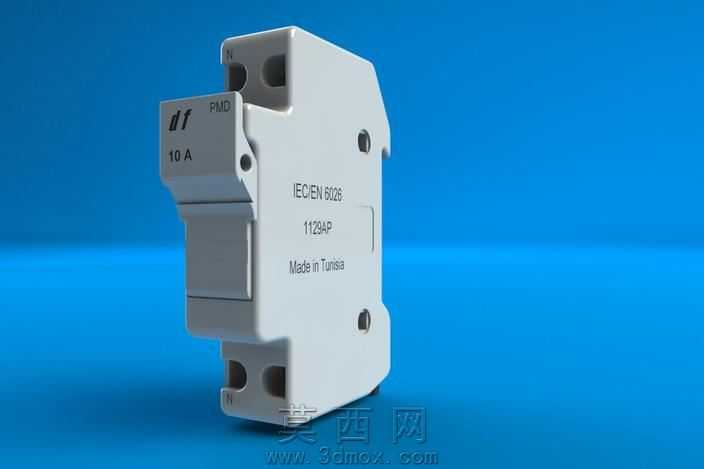

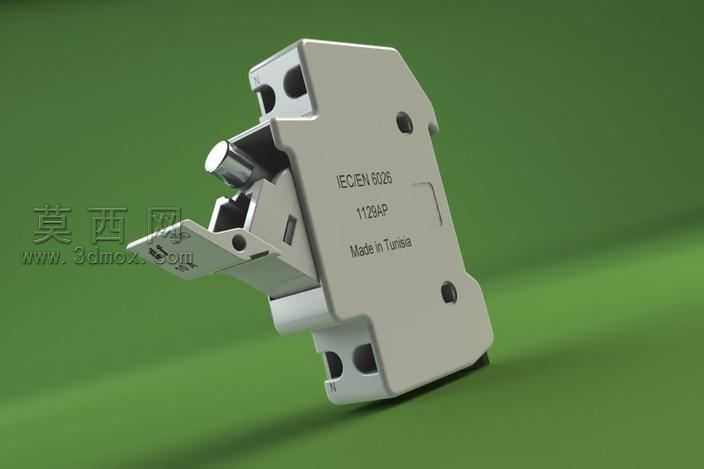

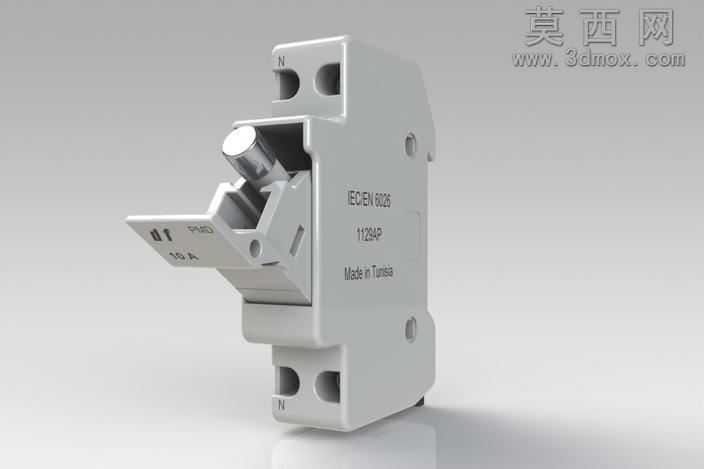

本作品为导轨式熔断器保险丝座的三维参数化建模成果，建模阶段严格遵循低压电器行业的尺寸规范与安装标准，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成全结构搭建。首先通过基准面定位确定导轨卡扣、熔管腔体、接线端子三大核心模块的相对位置，对壳体部分采用抽壳、筋位阵列、安装孔位布尔运算等特征命令，还原产品外壳的加强筋结构、散热槽位以及标准DIN导轨适配的卡扣弹性结构，确保卡扣的形变行程符合实际安装的插拔力度需求。针对内部的熔管夹持弹片，采用钣金建模模块完成折弯、回弹补偿结构的绘制，精准还原弹片的接触弧度与夹持力设计，保证熔管安装后接触电阻符合电气性能要求；接线端子部分绘制了压线螺丝的螺纹特征、导线压接槽的防滑纹路，还原端子与壳体的卡扣装配定位结构。渲染阶段采用哑光浅灰工程塑料材质模拟外壳的阻燃PA66材质质感，为金属弹片、接线螺丝赋予镀锌钢材的金属反射属性，调整场景漫反射光照角度，突出壳体表面的丝印标识区域的细节，包括产品标准标注、额定参数标识的印刷效果都做了纹理贴合处理。结构设计上充分考虑产品的实际使用功能，预留了熔管状态指示窗口的安装位，还原了故障熔断后弹出指示的结构空间，壳体的分模线、拔模斜度都按照注塑生产的工艺要求做了对应处理，所有装配间隙控制在合理公差范围内，既可以用于产品结构验证、安装适配模拟，也可作为低压配电类产品的教学演示素材，帮助理解熔断器座的工作原理与装配逻辑，模型的所有特征均保留参数化历史记录，可根据不同额定电流的熔管规格快速调整腔体尺寸、端子规格，适配不同的配电场景使用需求。
