两款彩色3.5mm音频耳机插头三维设计作品

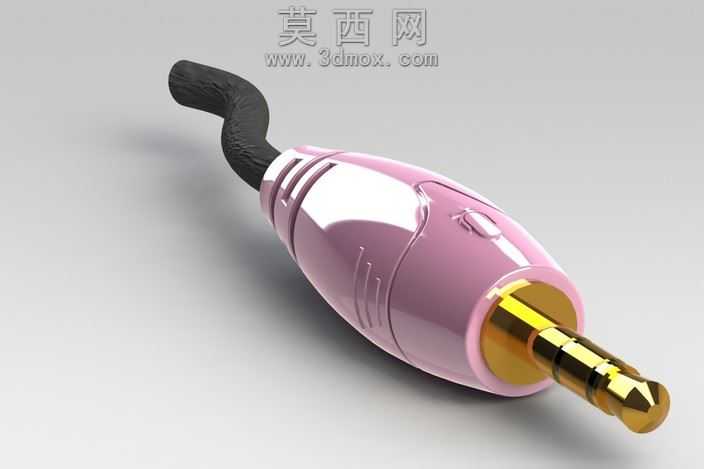

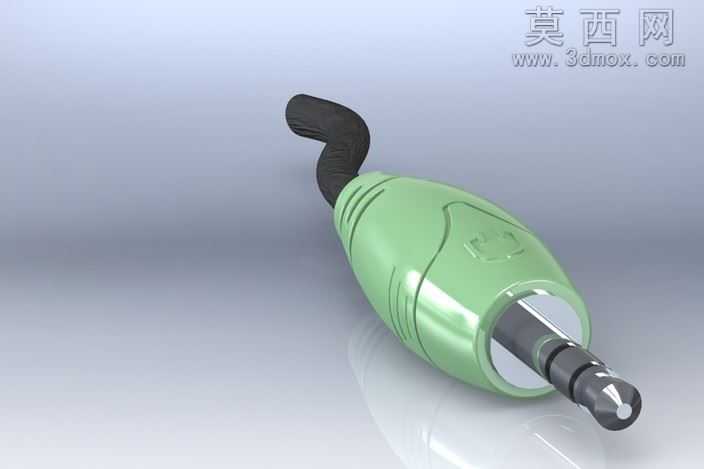

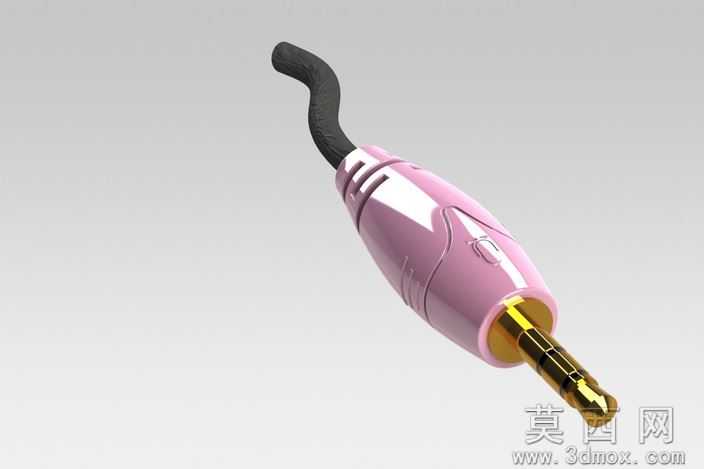

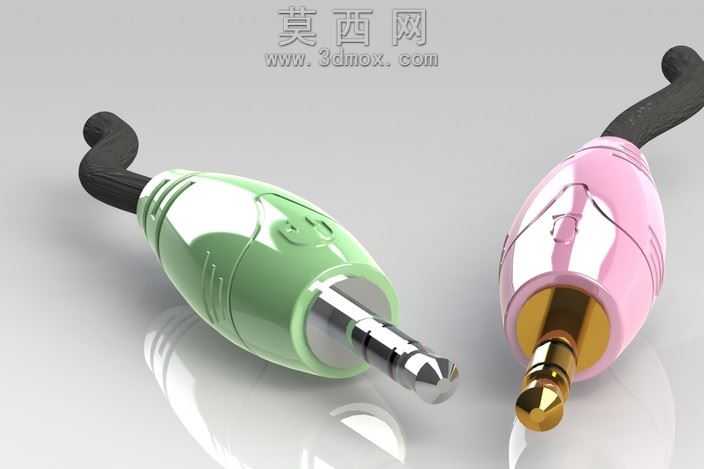

本作品为两款常见的3.5mm规格音频耳机插头三维模型，建模过程采用SolidWorks软件完成全参数化结构搭建，首先依据民用音频插头的通用尺寸标准，绘制插芯部分的三段式接触端子截面轮廓，通过旋转凸台命令生成金属插芯主体，分别对绿色款的亮面镀铬金属插芯、粉色款的镀金金属插芯做分层结构处理，精准还原插芯端部的倒角、分段绝缘槽的尺寸细节，保证各段接触端子的长度、直径参数符合通用3.5mm音频接口的适配要求。线材尾部的防弯折护套部分，采用扫描特征完成弯曲造型，还原护套表面的防滑纹理细节，通过多半径圆角处理护套与插头外壳、线材衔接处的过渡曲面，避免生硬棱角，还原真实产品的柔和触感。外壳部分分别设计为草绿色与粉红色两款配色，建模时先绘制外壳的回转主体轮廓，再通过包覆命令在外壳表面添加笑脸造型的凹陷标识，还原民用消费级音频插头的个性化外观设计。渲染阶段采用Keyshot完成材质与光影调试，金属插芯部分分别赋予镀铬金属与镀金金属材质，调整金属材质的粗糙度、反射率参数，还原亮面金属的高反光质感；塑料外壳部分赋予高光ABS塑料材质，添加轻微的清漆层效果，还原消费电子产品外壳的亮面通透质感；尾部防弯折护套赋予软质PVC橡胶材质，适当调高材质粗糙度，还原橡胶材质的半哑光触感；线材部分赋予黑色哑光橡胶材质，与护套材质做细微的质感区分。场景搭建采用纯白反光地面，添加柔光箱光源模拟产品摄影的布光效果，在地面生成自然的软阴影与产品倒影，提升渲染图的真实感。设计过程中充分考虑民用音频插头的实际结构特征，对插芯与外壳的装配间隙、尾部护套的弯曲角度都做了符合实际生产的参数设置，既保证外观的视觉还原度，也让模型结构符合真实产品的装配逻辑，可用于电子配件展示、音频产品结构教学、消费电子产品外观设计参考等场景，模型细节完整，曲面过渡流畅，无破面、错面等建模问题，不同材质的区分清晰，能够直观展现两款彩色音频插头的外观与结构特点。
