MS-6.3型双极断路器三维结构设计

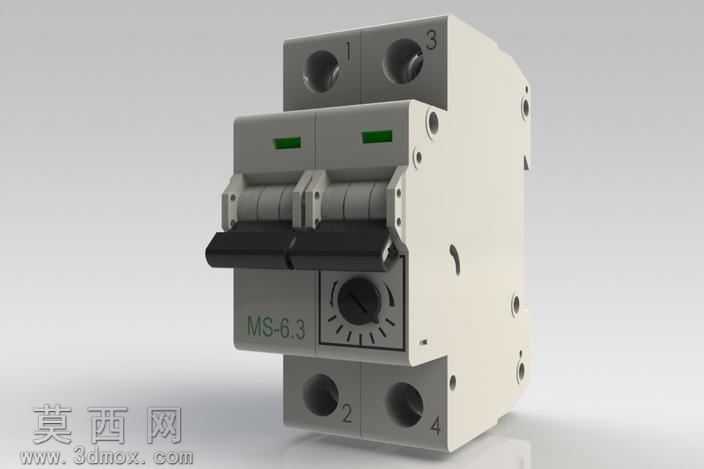

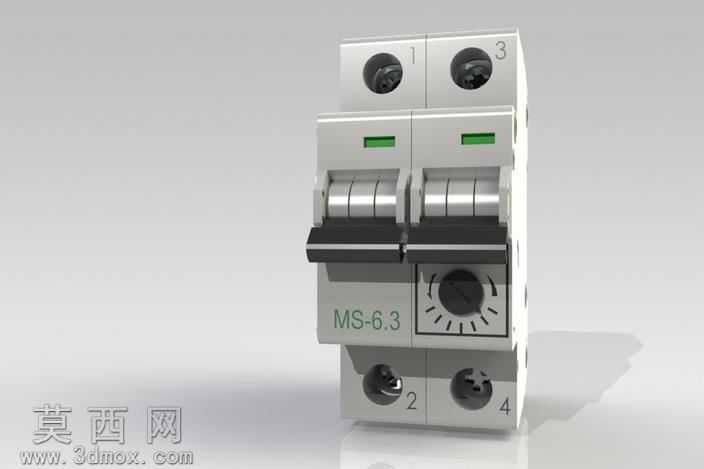

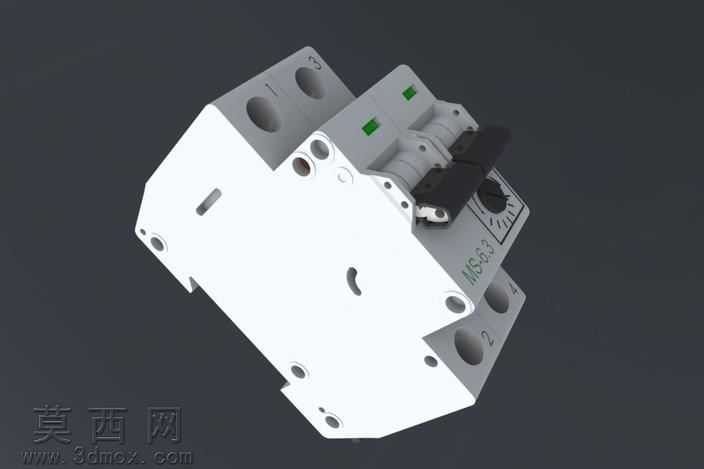

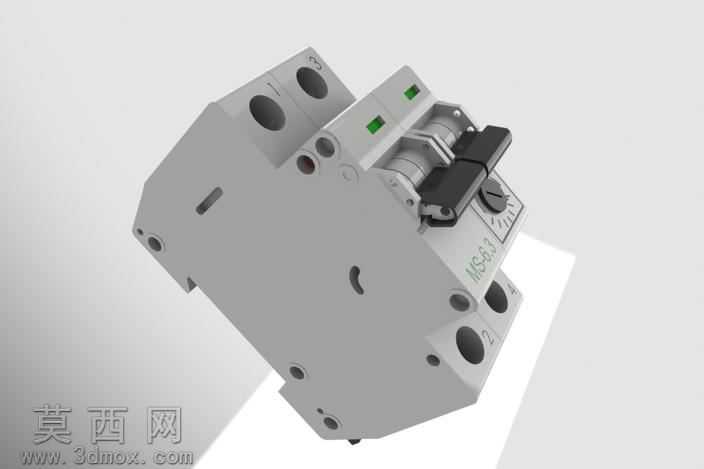

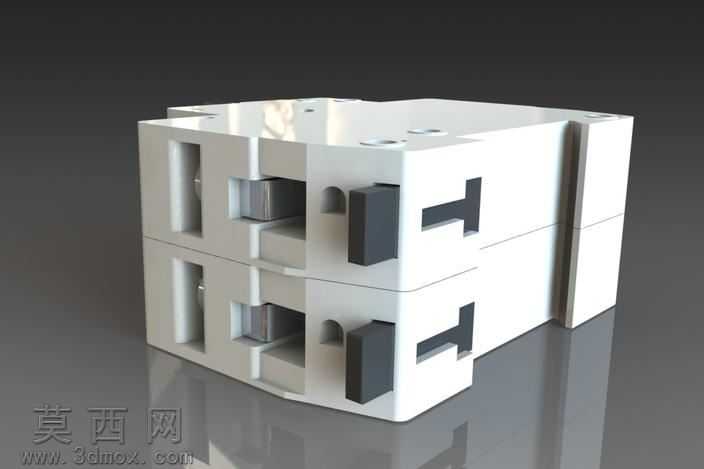

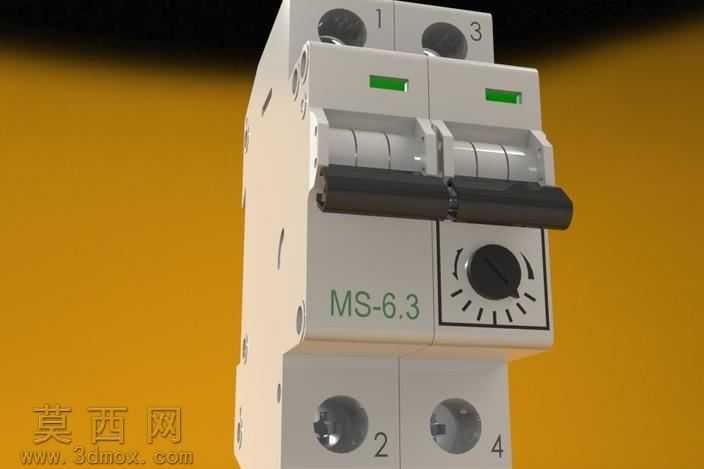

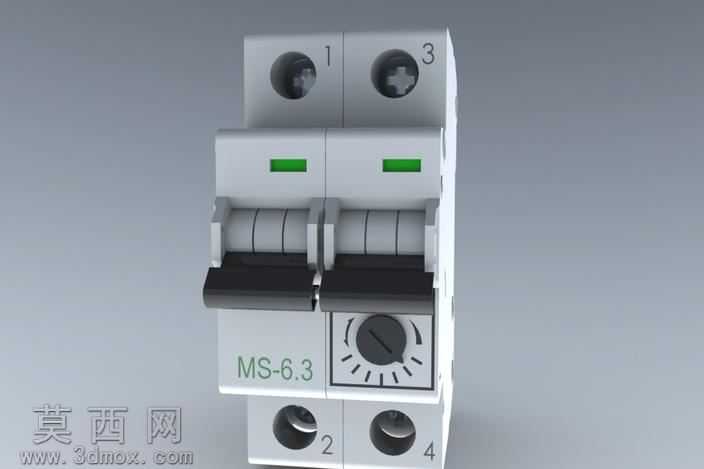

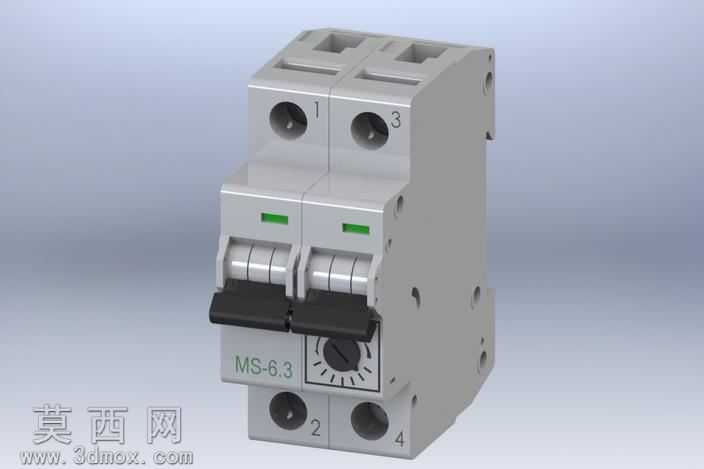

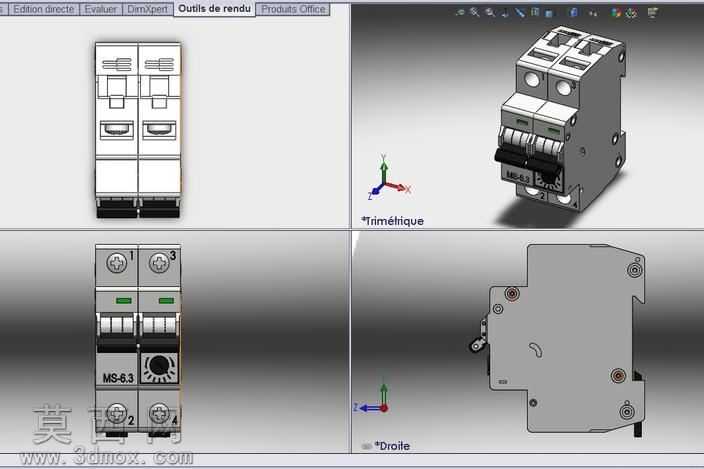

本作品为MS-6.3型双极断路器的三维建模成果，建模过程严格遵循实物测绘尺寸与低压电器设计规范，在SolidWorks平台中完成全参数化建模，保证各部件尺寸精度与装配逻辑完全匹配真实产品的生产要求。建模阶段首先完成断路器壳体的基体构建，采用薄壁拉伸特征搭配圆角处理还原外壳的哑光绝缘质感，壳体表面的标识字符、型号刻印均通过包覆特征实现，还原实物表面的印刷细节，同时预留出操作手柄、调节旋钮、接线端子的装配空位，保证各部件装配间隙控制在0.1mm以内，符合实际产品的装配公差要求。操作手柄部分采用多实体建模方式，分别构建手柄的防滑纹理结构、分合闸指示色块、联动转轴结构，通过装配约束实现手柄与内部脱扣机构的联动逻辑模拟，手柄表面的防滑凸棱采用阵列特征完成，还原实物操作面的触感结构，分合闸状态的绿色指示窗采用半透明材质设置，模拟真实产品的状态显示效果。电流调节旋钮部分还原了刻度盘的分度标识与旋钮的防滑齿结构，旋钮与壳体的配合采用同轴心约束搭配限位角度设置，还原真实产品的电流调节行程范围，旋钮表面的刻度标识通过草图阵列后拉伸切除实现，刻度数值清晰可辨。接线端子部分还原了压线螺丝的螺纹结构、接线孔的倒角处理，端子周边的防触电挡板结构完整还原，符合低压电器的安全设计要求。内部结构建模完整还原了电磁脱扣组件、热脱扣组件、灭弧室的基础排布结构，各金属部件采用金属材质渲染，区分铜质导电件与铁质结构件的材质差异，绝缘部件采用浅灰色哑光塑料材质，还原真实产品的材质观感。渲染阶段采用工作室柔光环境，突出断路器的结构轮廓与表面质感，阴影设置柔和自然，能够清晰展示产品的外观细节与结构特征，整体建模逻辑清晰，特征树规整可编辑，可用于低压电器教学演示、电气柜装配仿真、产品结构优化参考等场景，完整还原了该款小型断路器的外观特征与核心结构特点，体现了低压保护电器的紧凑化设计思路与安全防护设计逻辑。
