商用榨汁机滤筒筛网组件结构设计

　　在商用鲜榨果汁加工、餐饮门店现制饮品的生产场景中，榨汁机的核心筛分部件长期接触高酸度果蔬汁液，同时承受果料挤压、高速摩擦的持续载荷，属于高频损耗的替换构件。本次设计的筛筒组件，采用AISI316L不锈钢作为基材，适配老旧榨汁机的损耗替换需求，解决原有配件磨损后过滤精度下降、出汁率降低、果渣混入果汁的常见问题。

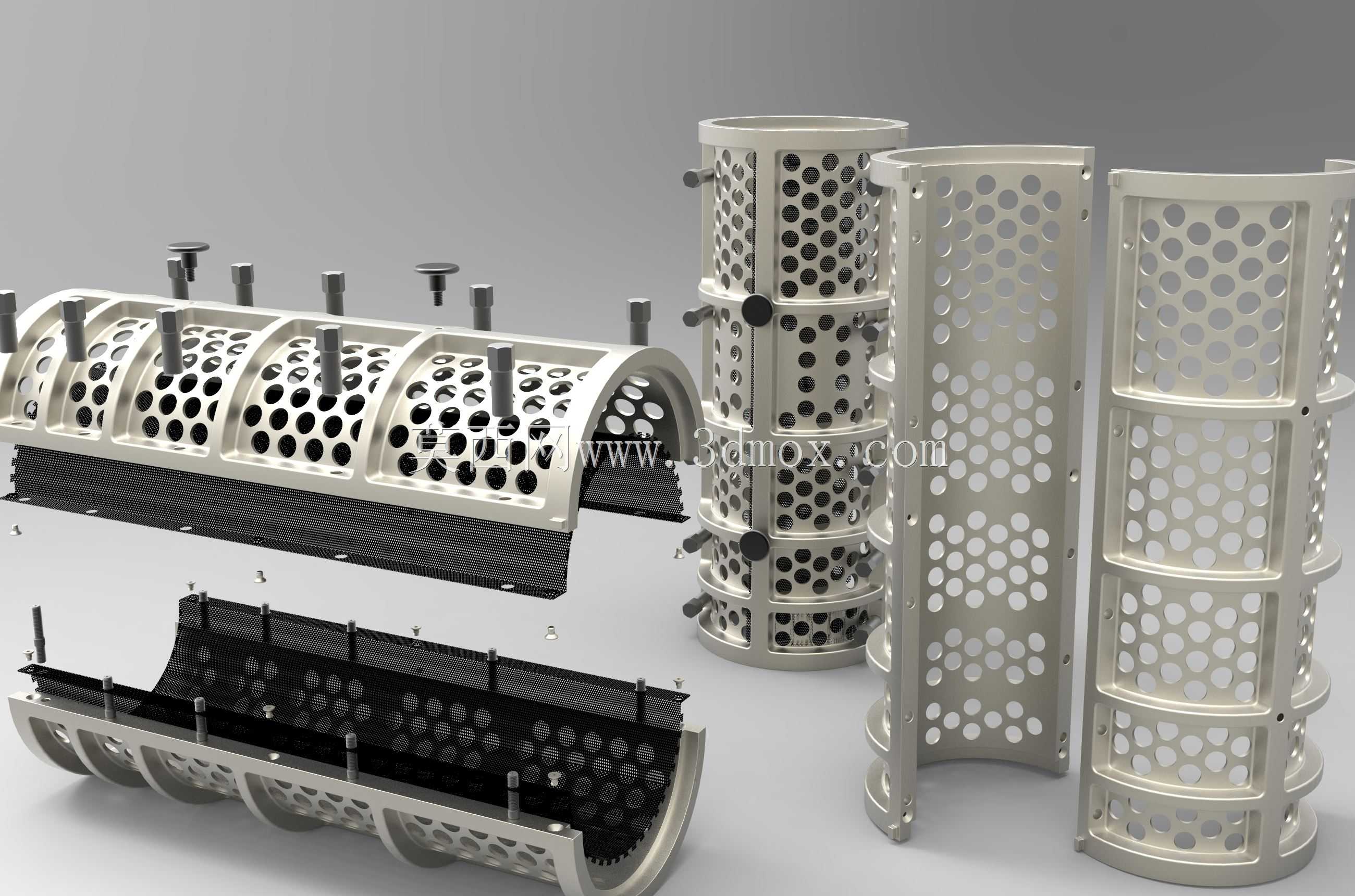

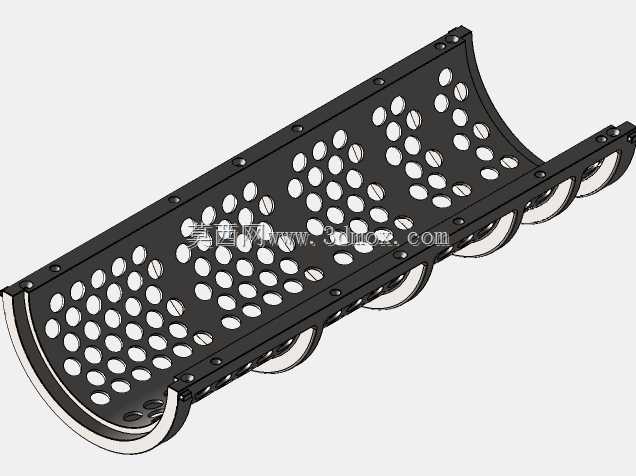

　　整套组件采用分体拼接式结构，包含多段弧形筛片、环形支撑箍、定位销柱、底部导流接盘几个核心部分，筛网区域采用等径圆孔阵列排布，开孔率经过反复校核，既保证果汁可以快速透筛流出，又能有效拦截粒径超过1mm的果渣纤维，避免粗渣进入出汁通道造成堵塞。支撑箍采用等间距布置在筛筒外侧，每道箍的厚度控制在2mm，既可以提升整体筒身的抗挤压刚度，避免压榨过程中筛筒受径向力发生形变，又不会额外占用过多安装空间，适配原有设备的筒腔安装边界。

　　设计过程中优先考虑了安装替换的便捷性，所有定位销的位置、孔径、伸出长度完全匹配原有榨汁机的安装孔位，不需要对原有设备进行二次加工即可直接装配。弧形筛片的拼接缝隙控制在0.1mm以内，避免压榨过程中果料挤入缝隙造成清洁死角，同时拼接结构支持单片筛片磨损后单独更换，降低整体替换成本。底部的导流接盘采用微倾角设计，倾斜角度为5度，引导透筛后的果汁向出汁口汇聚，减少腔体内的汁液残留。

　　从安装边界来看，整套筛筒组件的外径适配原有设备的压榨腔内径，轴向长度与原有传动轴的安装位完全匹配，两端的定位止口公差控制在H7级别，保证装配后筛筒与压榨螺杆的同轴度，避免运转过程中出现刮擦、异响。筛孔的边缘做了钝化处理，没有锐边毛刺，既避免加工装配过程中划伤操作人员，也防止果料纤维被锐边勾挂造成筛孔堵塞，日常清洁时可以直接用高压水流冲洗，不需要额外拆解即可完成残渣清理。

　　考虑到食品接触场景的卫生要求，所有构件的表面都做了电解抛光处理，表面粗糙度达到Ra0.8，不容易残留果汁污渍，也不会出现锈蚀脱落的问题，符合食品加工设备的卫生安全标准。组件的整体结构强度经过校核，可以承受压榨过程中最大12MPa的径向挤压力，长期交变载荷下不会出现筛孔变形、支撑箍开焊的问题，使用寿命相比普通201不锈钢材质的同类型配件提升三倍以上，适配每天连续运行8小时以上的商用榨汁场景。
