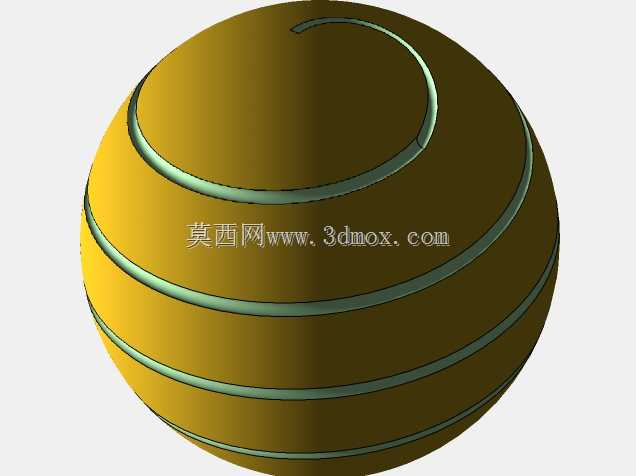

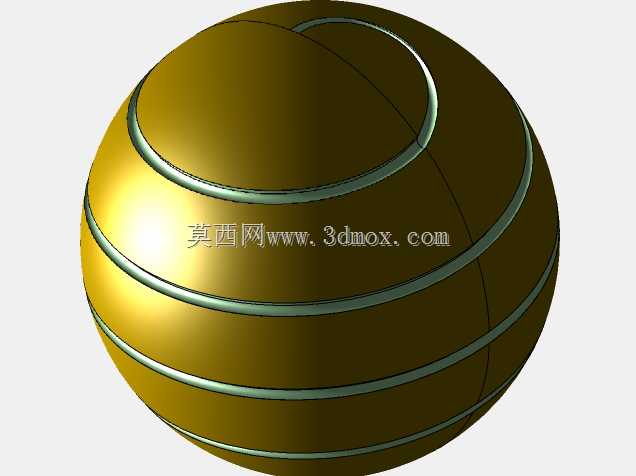

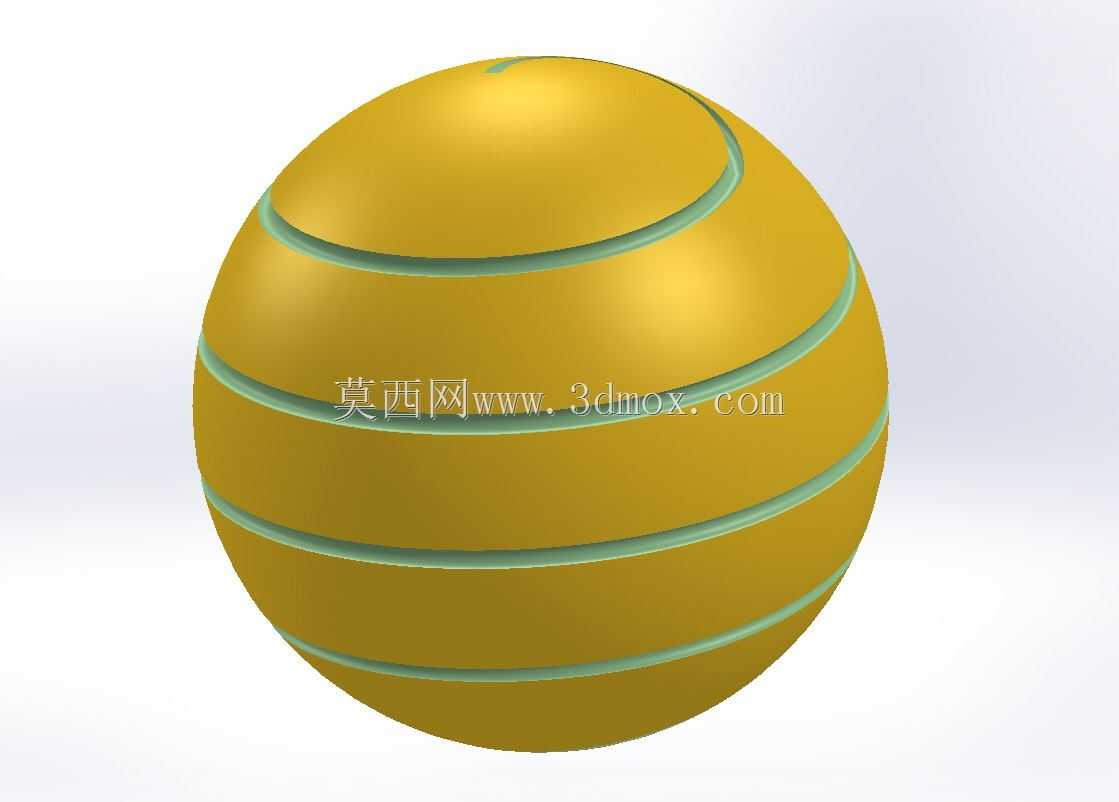

球面环绕螺旋槽结构三维造型设计

　　这类球面螺旋结构的设计，常出现在需要球面轨迹导向、球面流体导流、特殊曲面传动的工程场景中，比如部分球面分配阀的导流槽、球面摩擦传动的导向轨迹、特种喷头的球面流道结构，都需要用到这类连续环绕球面的螺旋特征，建模过程中需要兼顾螺旋升角的连续变化、槽体截面在球面上的法向一致性，避免出现曲面扭曲、壁厚不均的问题。从实际工程落地的角度看，这类结构的设计首先要确定球面的基准直径，螺旋的导程需要根据实际工况匹配：如果是用于流体导流场景，导程大小直接影响介质在球面的流动路径长度与换热、混合效率；如果是用于机械导向场景，导程则决定了球面运动件的行程与传动比。建模时不能直接套用普通圆柱螺旋线的生成逻辑，圆柱螺旋线的升角是恒定值，

　　而球面上的螺旋线随着纬度变化，其所在截面的圆周半径持续改变，需要通过球面参数方程逐点计算轨迹坐标，再通过投影、扫掠的方式生成连续槽体，同时要保证槽体的截面始终垂直于球面的法向，避免后续加工时出现刀具角度干涉，或者装配时出现配合面卡滞的问题。在安装边界的考量上，这类带螺旋槽的球面零件通常需要与配套的球座配合，球面的轮廓度公差需要控制在合理区间，螺旋槽的边缘需要做微小的倒角处理，避免应力集中导致槽体边缘在交变载荷下出现崩裂；如果是用于流体工况，槽体的表面粗糙度需要达到相应要求，减少流体沿程阻力，同时要保证螺旋槽的首尾平滑过渡，避免出现流道突变造成的紊流、压降问题。很多初涉曲面建模的工程师在做这类结构时，

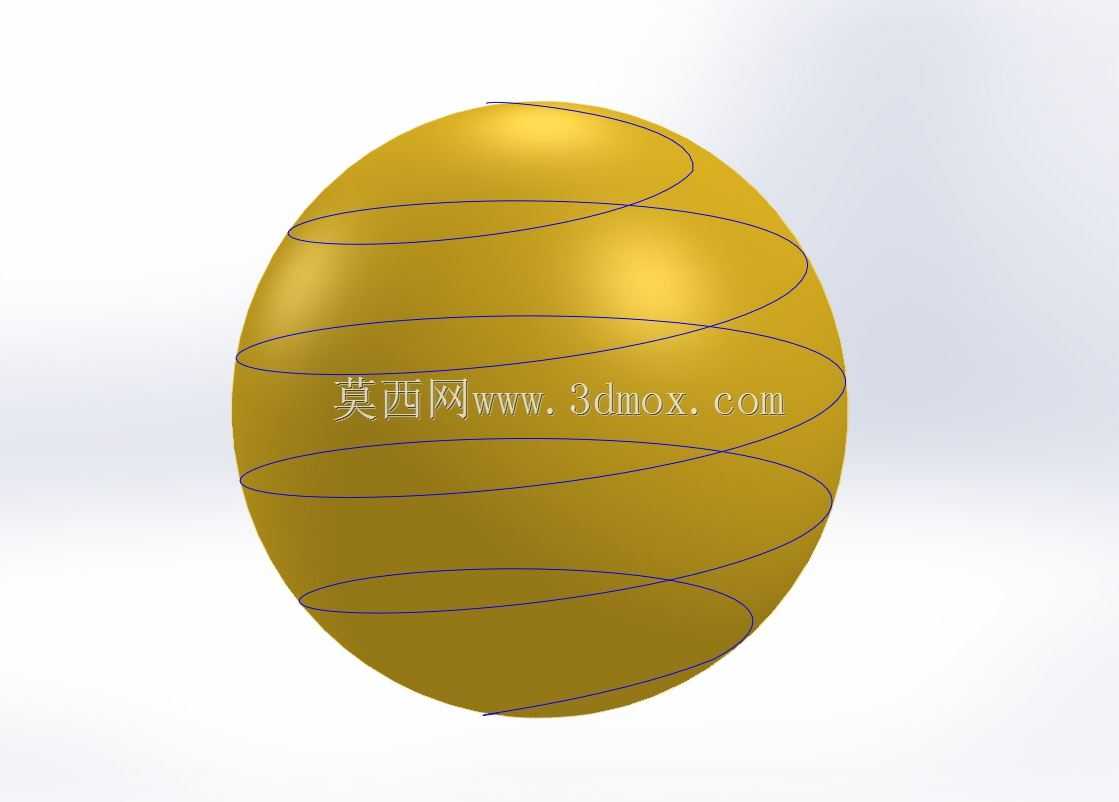

　　容易直接将圆柱螺旋线投影到球面生成轨迹，这样生成的槽体在球面两极位置会出现严重的截面畸变，槽宽与槽深都会偏离设计值，正确的思路是先建立球面的UV参数坐标系，将螺旋的转角参数与球面的纬度参数做线性映射，保证每一圈螺旋在球面上覆盖的纬度差恒定，再沿轨迹的法向平面绘制恒定截面进行扫掠，才能得到全段参数一致的螺旋槽结构。这类结构在特种阀门、球面换热元件、仿生球面运动机构中都有实际应用，建模时除了保证几何外观的连续顺滑，更要结合实际的加工工艺、装配要求、工况载荷调整参数，比如如果采用五轴铣削加工，就要预留合适的刀具退刀空间，槽底的圆角要匹配加工刀具的半径，避免出现无法加工的清角区域；如果是采用铸造成型，就要考虑拔模斜度，避免螺旋槽的侧面出现倒扣导致脱模困难。
