内1/2外2螺纹六角衬套结构设计

　　在民用给排水、小型液压回路、气动控制管路的搭建与改造场景中，这类内外异径螺纹六角衬套是极为常用的管路转接零件，主要解决不同通径、不同螺纹规格的管路元件对接问题，避免因管路接口规格不匹配额外定制接头，大幅降低现场配装的改造成本与周期。从实际使用场景来看，这类衬套常被用在小型水泵进出口转接、气动阀组的旁通接口扩展、家用净水设备的管路对接、车间压缩空气支路的变径连接位置，安装时仅需通过外六角部位施加扭矩，即可完成内外螺纹的同步旋合，无需额外加工焊接或法兰结构，装拆效率远高于焊接式转接件。

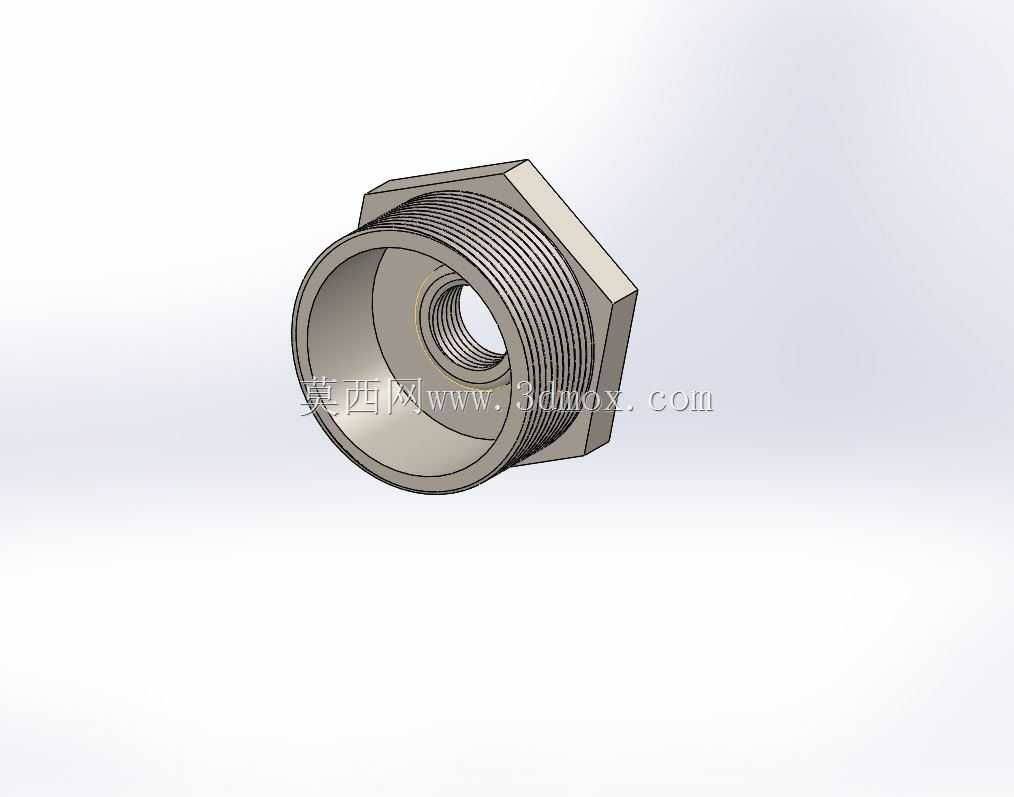

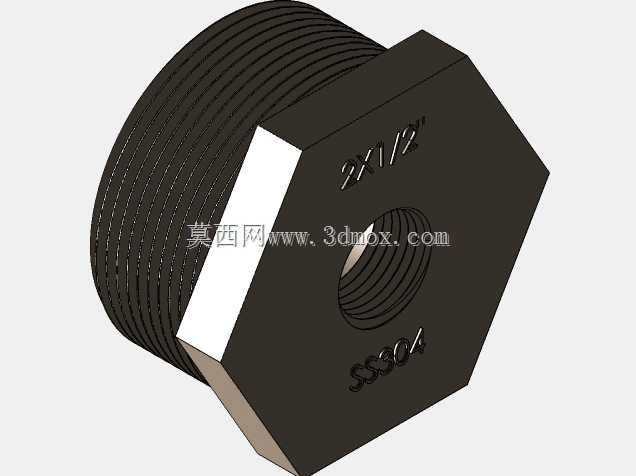

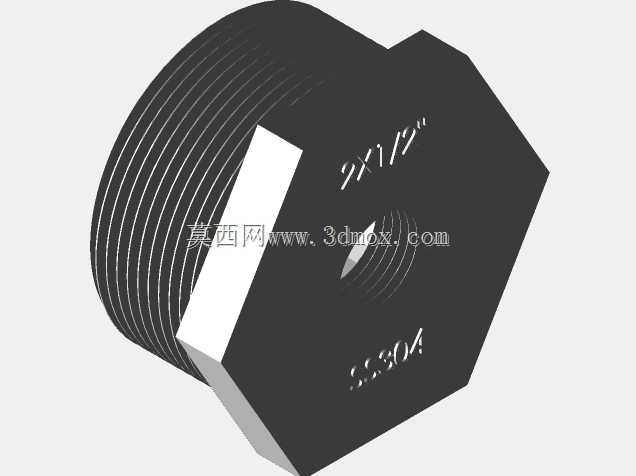

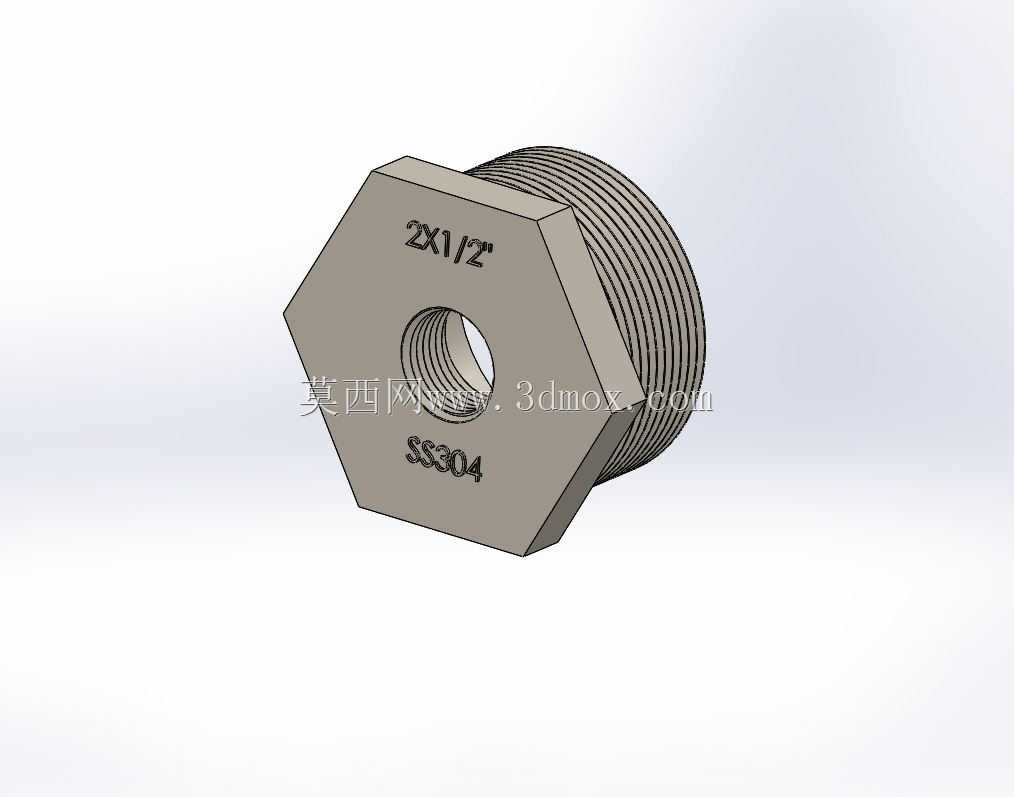

　　从功能特性上看，该衬套采用内螺纹1/2英寸、外螺纹2英寸的异径设计，主体为外六角结构，六角对边尺寸符合常规管钳、活动扳手的夹持标准，安装时不会出现打滑、棱角崩损的问题；内部为贯通式流道，无额外节流结构，流体通过时的压损极小，不会对管路的输送效率造成明显影响。外螺纹端用于旋入大规格的管路母口，内螺纹端用于连接小规格的外螺纹管路元件，两端螺纹均采用标准管螺纹设计，牙型角与螺距符合通用管路连接标准，密封时仅需在外螺纹缠绕生料带或配合密封圈，即可达到足够的密封压力，满足常规水压、气压工况的密封要求。

　　设计过程中，首先要确定内外螺纹的同轴度公差，若同轴度偏差超过0.1mm，安装后会出现管路偏斜，长期受流体脉冲压力影响容易出现螺纹处泄漏，因此建模时需将内外螺纹的回转中心与衬套主体轴线完全重合，六角结构的中心也需与轴线重合，保证夹持受力均匀。衬套的壁厚设计需要兼顾强度与内部通径，外螺纹根部设计有退刀槽，避免螺纹加工时出现牙型不完整的问题，同时退刀槽的圆角处理可以降低应力集中，避免安装扭矩过大时衬套从根部断裂。六角部位的厚度需要满足扭矩承载要求，常规手动扳手安装时的扭矩不会造成六角变形，若用于需要频繁拆装的检修位置，可适当增加六角厚度提升抗扭能力。

　　安装边界方面，该衬套的外螺纹旋合长度需满足对应规格管螺纹的有效旋合深度，安装后六角端面与对接管路的端面需贴合平整，内螺纹端连接的管路旋合深度不可超过衬套内部的限位台阶，避免顶触造成螺纹变形。衬套的整体轴向长度较短，不会过多占用管路的安装空间，适合在布局紧凑的阀组、设备内部管路中使用，材质可根据输送介质选择黄铜、不锈钢或镀锌碳钢，分别对应净水、腐蚀介质、常规给排水等不同工况，建模时预留的壁厚余量可满足不同材质的加工要求，无需调整整体结构尺寸即可适配不同材质的加工工艺。
